谁不喜欢失真的电吉他发出的隆隆声呢?它是许多重要音乐流派的关键组成部分,尤其是在布鲁斯和摇滚音乐流派中,也经常用于硬摇滚、金属或朋克音乐流派。在这个项目中,我们将建立吉他基本失真踏板使用简单的电路。您也可以查看Arduino吉他调谐器如果你正在寻找更多与吉他相关的项目。

在我们深入了解细节之前,失真踏板是音乐电子中最常用的吉他效果踏板之一,因此,了解失真踏板的工作原理至关重要。

吉他失真踏板

失真踏板在音符上产生失真的声音。通常,失真踏板电路用于吉他音频源和功率放大器之间。下面是一个带有失真电路的吉他的简单框图。

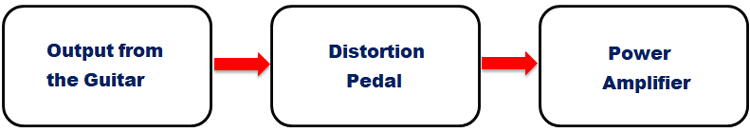

Guitar Distortion Pedal Block Diagram

失真踏板至少使用两种最重要的东西制成,即前置放大器部分以及二极管削波电路这个音频前置放大器部分将增益与输入信号相加二极管削波部分剪辑或截断音频信号的正峰值和负峰值。通常,变形踏板也称为超速或模糊踏板.

所需组件

在本文中,我们将构建基于晶体管的失真电路构造基本失真踏板电路所需的部件有-

  1. BC337-25晶体管
  2. .1 uF电容器-2个
  3. 100k电阻器
  4. 1兆欧电阻器
  5. UF4007-2件
  6. 2个音频输入插座
  7. 面包板
  8. 钩住的电线
  9. 12伏适配器(9伏也可以)

吉他失真踏板电路图

在下图中失真踏板示意图示出了使用晶体管的情况。晶体管的作用就像一个基本的前置放大器。100K电阻器用作集电极电阻器,两个电容器用于音频输入和音频输出相关目的。电容器将阻断任何直流电,并且仅通过交流信号。电容器的值可以从0.1微法到10微法中选择。

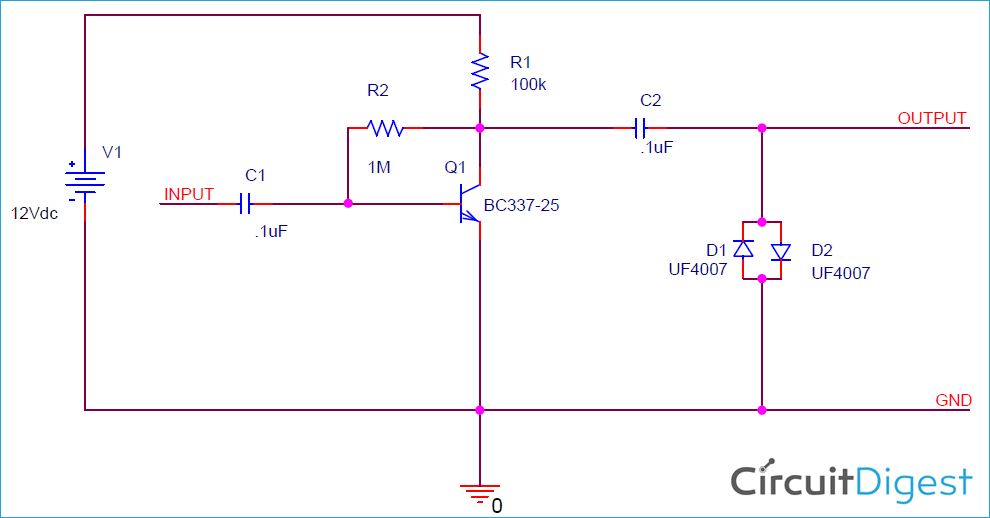

Guitar Distortion Pedal Circuit Diagram

晶体管的选择对这个项目至关重要。在上述电路中,我们使用BC337-25晶体管该晶体管为输入信号提供了相当好的增益。也可以使用其他晶体管。

两个二极管D1和D2形成二极管削波电路。这是产生失真声音的地方。让我们假设输入信号是交流正弦信号看起来像下图。

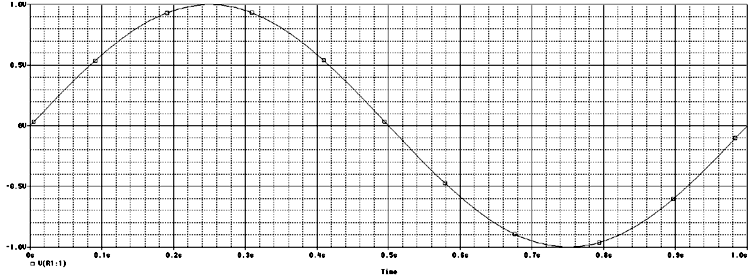

AC Sinusoidal Signal

这是一个完美的正弦波。现在,像示意图中使用的二极管削波电路一样,根据二极管正向电压对正弦波进行削波或削波。这个削波正弦波看起来像下图-

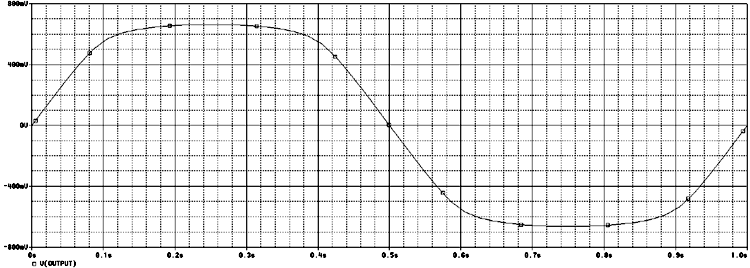

Clipped Sinusoidal Wave

二极管D1将相对于输出被反向偏置,并削波输出信号的负峰值。类似地,二极管D2将相对于输出削波正向偏置,并削波输出信号的正峰值。因此,如果我们比较这些输入和输出信号,它将看起来像下图

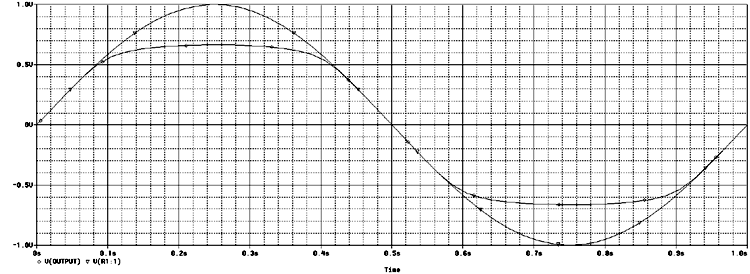

Guitar Distortion Pedal Output Signal

但这会对失真的声音产生什么影响?这是由于说话人对正弦波的反应当正弦波为正时,扬声器振膜向前移动,当正弦波为负时,扬声器振动膜向后移动。但是,由于适当的正弦波响应,扬声器的向前和向后移动都很顺利。每当信号被削波或斩波时,扬声器振膜就会产生颠簸声,输出音调就会失真。

需要多少失真取决于二极管的配置。A.不同正向电压或者甚至D1和D2中不同规格的二极管产生不同种类的失真声音。

可能的组合包括在D1中的1N4148和在D2中的绿色LED,或者在D1和D2中的橙色和绿色LED,或锗二极管配置也可以工作。不同制造商的失真踏板在单个包装中使用不同的组合,并为用户提供可选开关。用户可以根据音调选择使用哪一个。人们可以用其他二极管配置进行实验,并产生有趣的失真声音输出。

测试吉他失真电路

我们上面解释的电路是在试验板上构建的,并用真正的吉他进行测试。电路完成后的试验板设置如下所示。

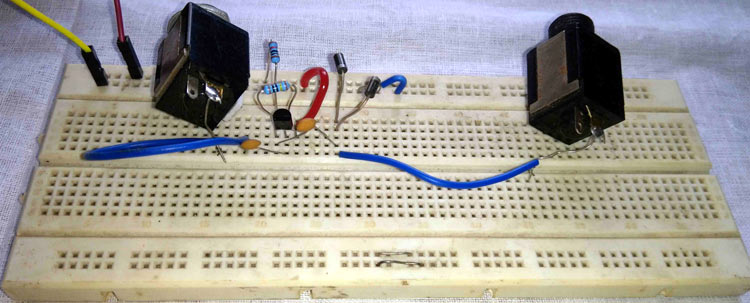

Testing Guitar Distortion Circuit

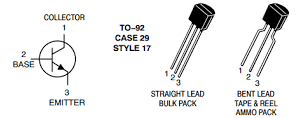

BC337-25的引出线如下图所示——

BC337-25 Pinout

为了测试电路,我使用了两根接插电缆、一个功率放大器和一把吉他。插接线连接到两个连接器(黑色),以获得吉他的音频输入并将其传递到放大器。然而,失真踏板通常与电吉他一起使用,但由于在测试阶段无法使用,因此此处使用原声吉他进行测试。

功率放大器是一个5瓦的家用放大器系统,我用来练习吉他。你可以使用你选择的任何放大器,或者自己制作,我们之前已经制作了很多音频放大器电路从小到小10W放大器至重型100W功率放大器.

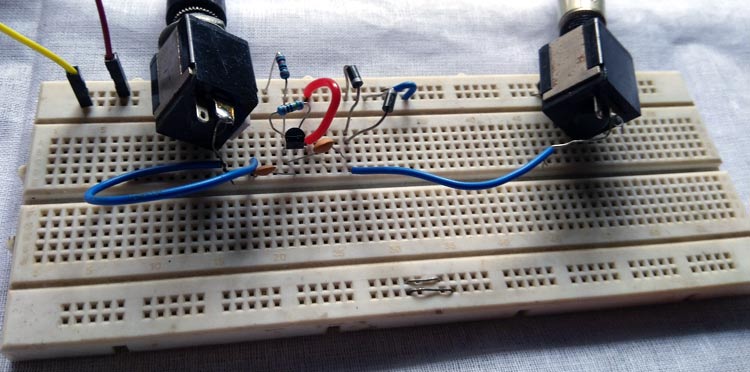

Guitar Distortion Circuit Working

详细的测试视频可以在本页底部找到。上述电路还可以增加诸如音量或增益控制之类的附加改进。我希望你喜欢这个教程,并能够建立自己的吉他失真电路。如果你有任何问题,请使用我们的论坛或者将它们放在下面的评论部分。
