有时，我们可能需要交流灯泡闪光灯电路可以在特定的时间间隔内使一系列灯泡闪烁以达到装饰目的。通过控制闪烁的时间间隔和顺序，我们可以使一系列灯泡在自助餐厅、餐厅等的户外装饰中看起来很漂亮，甚至可以将其用于厚重的圣诞灯装饰，所以在这里我分享了一个简单、低成本的有效解决方案，它也可以在一美元以下建造。我们只需要几个非常常用的组件来制作这个项目。该项目的电路由一个电位计组成，通过该电位计可以控制交流灯泡或LED链灯的闪烁速度。您也可以查看交流调光器电路，与此电路相结合，不仅可以使AC灯泡闪烁，还可以控制其强度。

笔记：使用交流电压工作可能会变得非常危险。如果您之前没有使用交流电源的经验，请不要尝试使用此电路。您已收到警告。

所需组件

din
序号 组件名称 价值 量
1. 集成电路 LM555型 1.
2. 光电耦合器 莫克3021 1.
3. 三端双向可控硅开关 Bt134/Bt136/bt139 1.
4. 反对 100千 2.
5. 反对 220欧姆 2.
6. 反对 470欧姆 1.
7. 发光二极管 5毫米 1.
8. 交流灯泡 60瓦/100瓦/200瓦/500瓦 1.
9 电容器 100 uf/25伏 1.
10 锅（VC） 47万 1.
11

一些跳线、USB电缆、移动充电器
g="0" cellspacing="0">

电路图

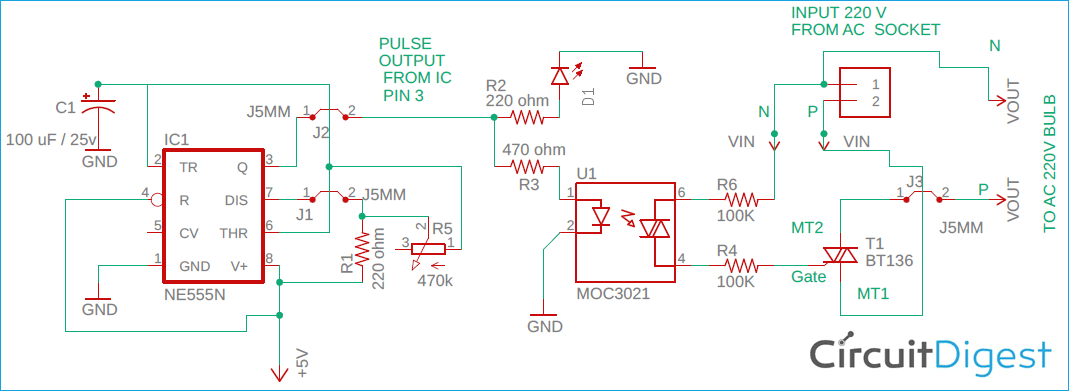

的完整电路图交流灯泡闪烁电路可以在下面找到。这是一个简单的电路，由555定时器IC为了产生PWM脉冲，该脉冲通过三端双向可控硅开关驱动交流灯泡的电路。

AC Bulb Blinking Circuit Diagram

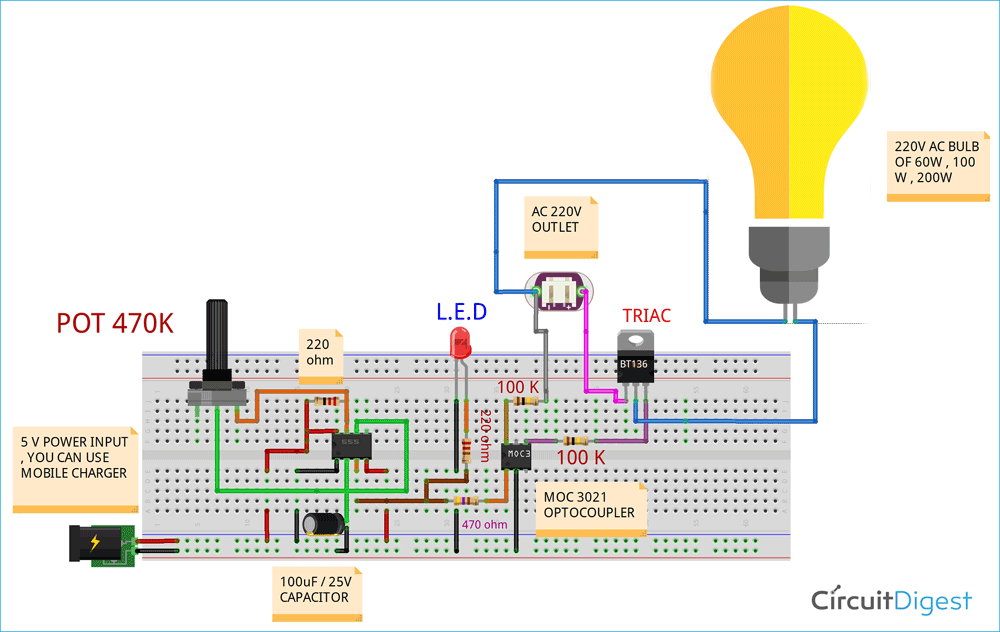

为了帮助您进行连接，我还提供了相同的图形表示TRIAC灯闪烁电路在下面

AC Bulb Flasher Circuit Diagram

电路说明

电路非常简单。这是的应用程序NE555定时器集成电路的非稳态多谐振荡器根据NE555定时器IC的配置，应使用两个外部电阻器和一个电容器（已放电）。在电路的下面部分，电阻R1（220欧姆）从IC放电引脚7连接到VCC正极5V。此外，另一个电阻R5（470K或500K），我们用它作为可变电阻来控制输出脉冲、振荡器、占空比和输出频率，从IC引脚7连接到IC引脚2和6。

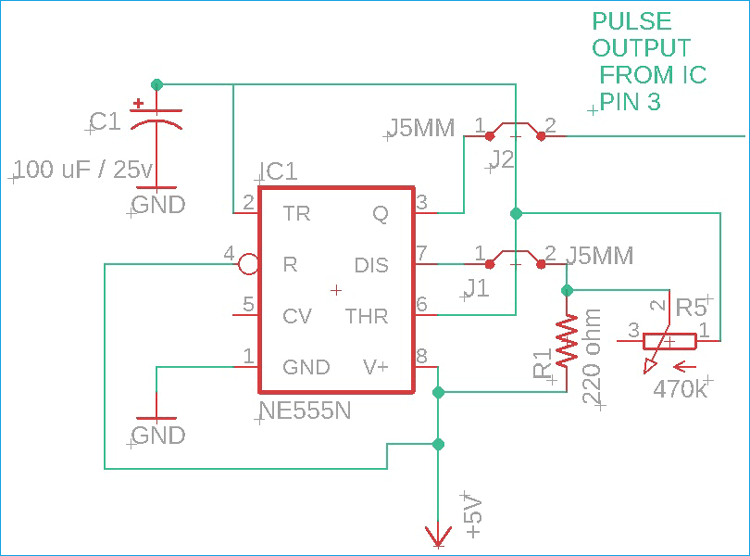

NE555 Timer IC Configuration Circuit Diagram

在电路的这一部分，我们从IC输出引脚3获得生成的输出脉冲，该脉冲通过220欧姆（R2）电阻施加到L.E.D，因此，L.E.D根据振荡的输出脉冲/频率打开/关闭或高/低，并且输出脉冲还负责（直流侧指示器）L.E.D和AC 220V灯泡的同时闪烁或闪烁。此220欧姆（R2）电阻仅用于抵抗L.E.D或L.E.D保护的电压。

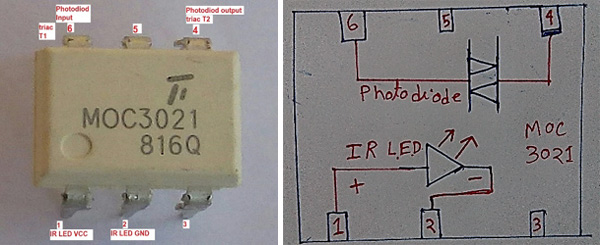

MOC 3021 Triac Driving Optocoupler

此外，IC脉冲输出引脚3通过470欧姆（R3）电阻连接到MOC 3021光耦VCC引脚1。这个470欧姆的电阻用于保护光耦内部IR L.E.D，这个MOC 3021是一个非常先进的零交叉三端双向可控硅驱动光耦，内部由一个IR L.E.D和一个光电传感器或光敏三端双向晶闸管组成，要了解光耦的内部结构，你可以按照我上面手工制作的图来操作。

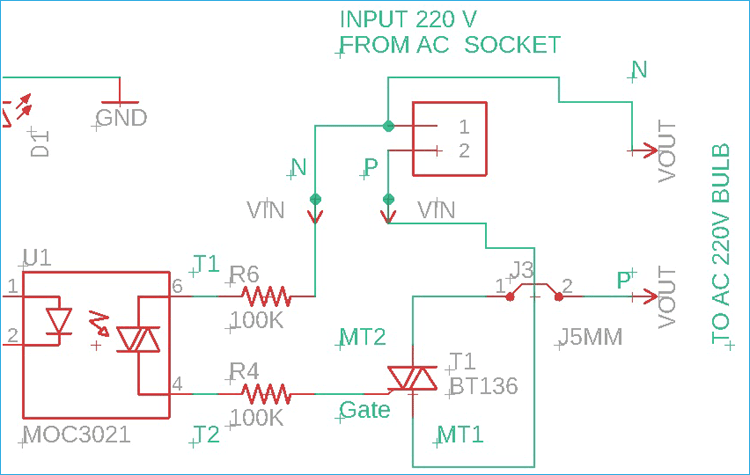

MOC3021 and TRAIAC Connection Circuit Diagram

在电路的上述部分中，光耦的T1接点（光耦引脚6）与其中一个交流端子相连，该端子可能是交流插座的中性线或相线。
当光耦合器内部IR L.E.D通过接收脉冲电压（通过电阻R3）而被激活时，内部IR LED辐射红外，该红外由内部光敏三端双向可控硅开关元件感测，并允许T1结（光耦合器引脚6）和T2结（光耦合引脚4）之间导通。

从光耦，T2结（光耦引脚4）电压通过100k电阻施加到BT136三端双向可控硅开关的栅极引脚或中间引脚，用于三端双向开关保护，BT136的T1端子与另一个AC端子连接，我们从BT136三元双向可控硅的T2端子获得输出，用于AC 220V灯泡或L.E.D链灯。

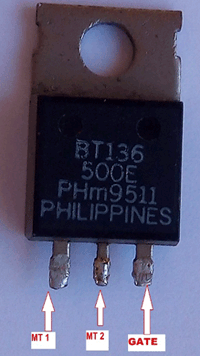

BT136 Triac

三端双向可控硅开关BT136能够驱动4Amp的电流，这意味着BT136可以处理高达880瓦的220V交流负载。

收集所有组件

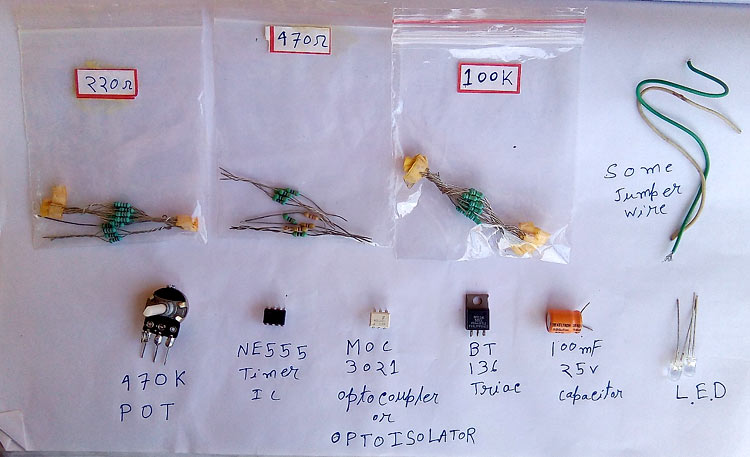

本项目中使用的所有大多数组件都应该可以在当地的硬件商店轻松获得。我已经在下面展示了我使用过的所有组件。

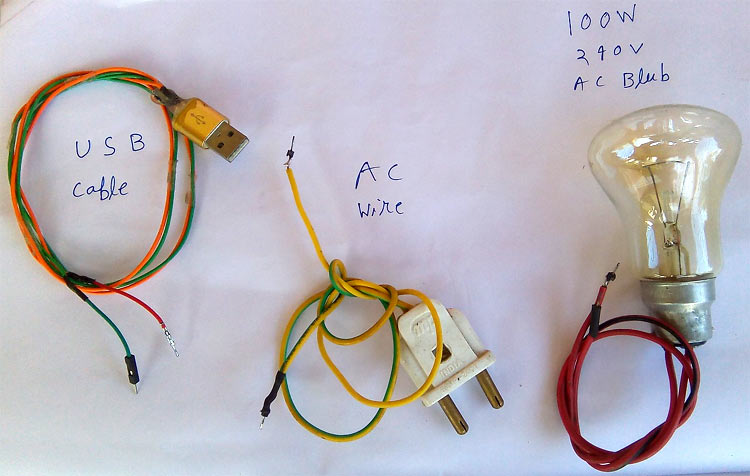

Electronic Components

Electronics Components

在收集了所有的组件和材料后，所有的组件都连接在我的面包板上，电路看起来是这样的。

警告：如果可以的话，不要在试验板上构建交流电路。试着用Perf Board来构建它。我们已经用试验板作为临时测试和演示进行了演示。

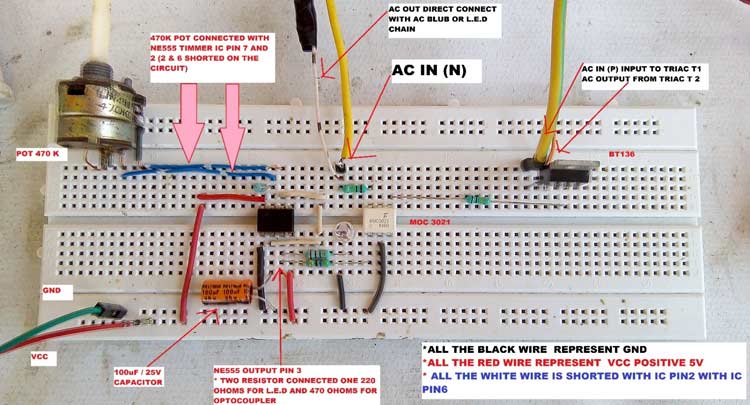

TRIAC Light Blink Circuit Description

TRIAC Light Blink Circuit Description

电路应该很容易构建，但是，如果你在使其工作时遇到一些问题，请检查以下几点。

  1. 可以使用470k/500 k/330k/1兆欧姆的可变电阻（R5）。
  2. 对于脉冲，指示器LED电阻R2值可以从220欧姆、470欧姆、330欧姆中选择。
  3. 对于MOC3021内部IR L.E.D电阻，R3值可以是470欧姆或更高
  4. AC负载驱动三端双向可控硅开关可以从BT136、BT139、BT134中选择。
  5. 两个100K电阻R6和R4是可选的，用于增强MOC3021和BT136 Traic保护。
  6. 操作电路时要小心。避免接触光耦T1或T2或BT136 Triac端子，否则可能会触电。

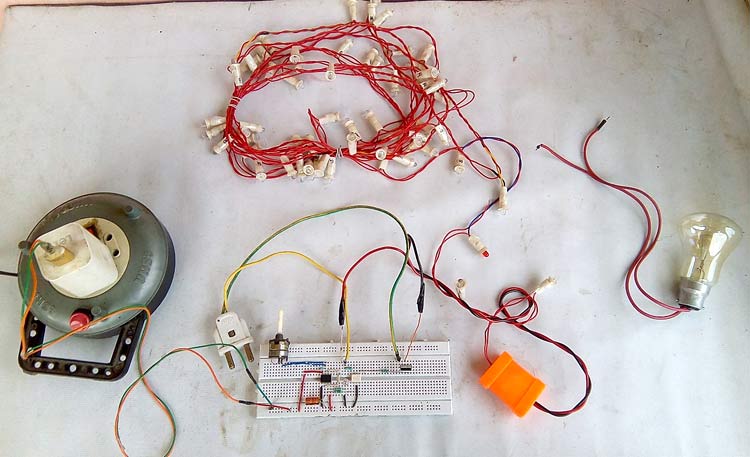

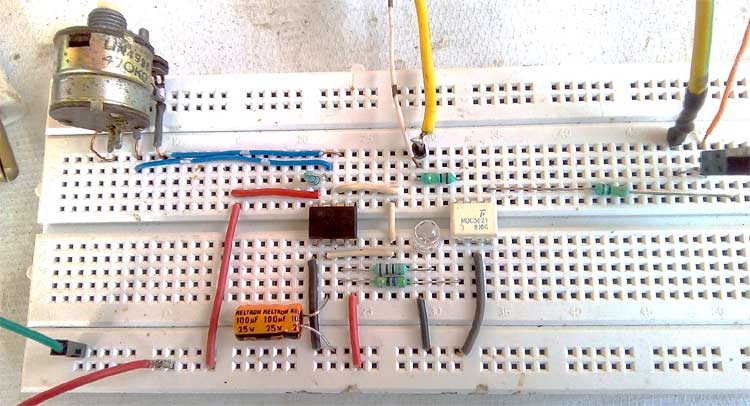

AC BULB Flashing Circuit

电路的5V电源来自连接到AC 220v插座的5V移动充电器。LED链作为输出负载连接到电路，而不是100w灯泡，用于测试目的。

AC BULB Blink Control Circuit

你也可以查看下面的视频，看看这个项目的整个工作过程，我们通过控制交流灯泡和led链的闪烁间隔来演示电路。如果你有任何问题，你可以在下面的评论部分留下，或者把它们写在我们的公共讨论场所.
