230V交流LED驱动电路，用于为2.5瓦LED灯供电

AC LED驱动电路由于大电流白色LED的发展而过于流行。我们已经做了无变压器LED驱动电路之前，但在该电路中，我们使用了像LNK304这样的专用LED驱动器IC来产生13.6V 150mA的输出电流，为LED供电。但在本教程中，我们不会使用任何专用的驱动IC，但我们将制作2.5瓦交流LED驱动电路使用基本组件。

我们将在性能板中制作电路，因为高功率LED需要散热器（PCB铜区域）。这里设计的电路的瓦数限制在2.5瓦，但瓦数可以增加，然而，对于LED驱动器相关的操作，总是建议使用适当的驱动器电路。这有很多原因。

一个专门的LED驱动器设计提供精确的恒定电流，并且它将解决LED闪烁问题，这是适当的LED驱动器的重要参数。然而，印度市场上可用的传统LED灯或LED灯泡需要节能。这是使用适当的LED驱动电路来累积所有上述内容的另一个原因。将要演示的电路仅用于低成本交流LED灯泡电路额定输出功率为2.5瓦，如果你打算在产品中使用它，它需要一些调整。

警告：电路需要在230V电源电压下工作，在没有事先经验或专业监督的情况下，不要尝试这样做。如果处理不当，电源电压可能会致命。你已经被警告了！

物料清单

1. 4x1N4007型
2. 100R电阻器-额定0.5瓦
3. 2兆欧电阻器-额定0.5瓦
4. 5xSMD LED 0.5瓦（Vf-3.2V，正向电流为150-180mA）
5. 2.2uF 400V聚酯薄膜电容器。
6. 额定温度为105度的1000uF 35V电解电容器
7. 用于焊接的Perf板

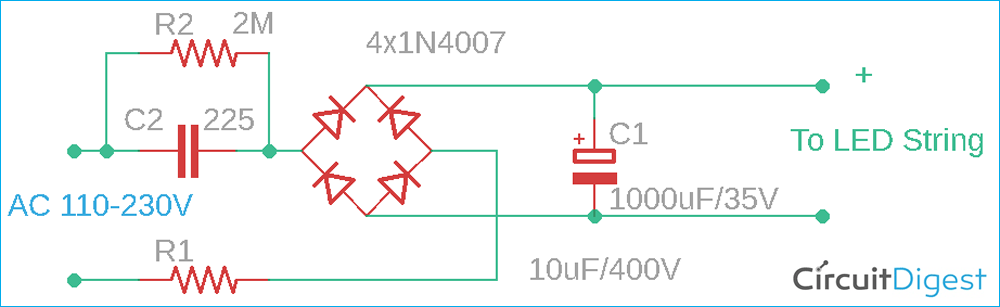

230V交流LED驱动器电路图

下图显示了完整的交流到直流Led驱动器电路图。正如你所看到的，这是一个非常简单的电路，所需的组件非常少。仔细一看，你还可以注意到这个电路与我们之前建造的无变压器电源非常相似。

在描述电路的工作之前，了解电路的可用性是至关重要的。这个电路非常危险，需要完全封闭。这种无变压器电路不使用任何隔离并且存在触电危险，因此它不能用于需要用户交互的任何其他应用中。然而，最好的方法是将其用于led灯相关的应用，因为用户将无法触摸电路的任何部分。

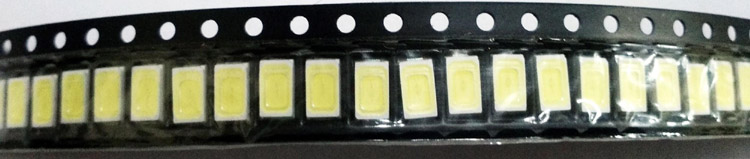

上面显示的LED指定为0.5瓦冷白色LED，光通量为57lm。正向电压最小为3.2V，最大为3.6V，正向电流为120至150mA。LED封装为5730。因此，5个LED串联将产生2.5瓦输出它将产生285流明的光.

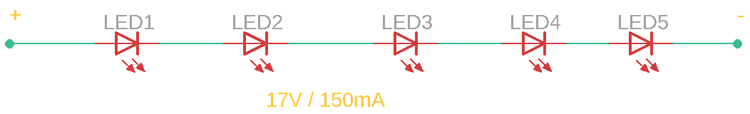

这5个LED串联连接。因此，5个LED带上所需的电压将为3.4伏x 5=17伏当LED串联连接时，相同数量的电流将流过电路，其为130-150mA。

二极管桥由4个1N4007整流二极管组成，用于将输入交流转换为输出直流，电解1000uF电容器将为输出提供平滑的直流。

另一方面，100R 0.5瓦电阻器用于限制电路的电流。在该电路中，主要的重要部件是额定值为1uF 400V的聚酯薄膜电容器和2 Meg 0.5瓦的电阻器。该电阻器和电容器彼此并联，并且两者都与1N4007二极管桥串联。

电容器用于降低交流电压。因为，对于有频率的交流电，当与电容器连接时，它会通过电抗降低电压。要计算电流，可以使用以下公式-

I=V/X

其中X是电容器的电抗。

电容器的电抗可以使用以下公式测量-

X=1/2 XπX f X C

其中f是交流频率，C是电容。通过提供该值，由于电容器的值为2.2uF，因此f是50Hz的频率。

电容器在230V AC中的电抗是，

=1/2 x 3.14 x 50 x 0.0000022=1448欧姆

因此，输出电流为：

I=230/1448=159mA电流

因此，可以增加电容或并联添加多个电容器以增加输出电流。

交流LED驱动电路的构建和测试

电路焊接在性能板上，并正确焊接，以提供足够的散热器相关支撑。

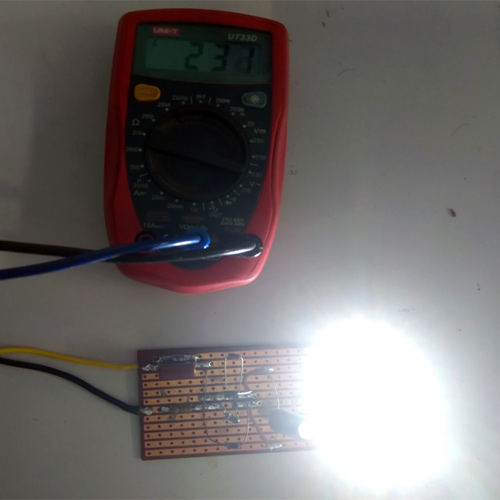

我们已经将电路连接到VARIAC上，并将输入电压提高到230VAC。电路开始从80VAC产生输出，您可以在下图中发现LED已打开。

该项目的完整工作也可以在下面链接的视频中找到。希望你喜欢这个项目，并发现建立自己的项目很有趣。如果您有任何问题，请在下面的评论部分留下。你也可以把所有的技术问题写在论坛让他们回答或开始讨论。
