在本文中,我们将测试一个4s 40A BMS。我们将首先设计4s电池组然后连接骨髓基质细胞与电池组一起执行BMS的所有功能。由于高能量密度在锂离子电池及其可充电能力方面,锂离子电池在制造不同应用的电池组方面越来越普遍。但我们需要连接锂离子电池,以保护电路免受损坏或降低电池寿命,我们需要连接BMS。在本文中,我们将设计一个简单的4S电池组,并将其与4S 40安培BMS电路制作坚固的电池组。此外,我们将测试BMS的所有保护功能。

这是一个4S 1P电池组,但如果我们愿意,我们可以连接更高容量的电池或并联的电池。因此,我们可以使用相同的BMS来制作4s 2P电池组或4s 3P电池组等。

4s 40A BMS Module

这款BMS有三种版本,标准版、增强版和平衡版。

BMS Module

我们将关注平衡版本。标准版和增强版几乎相似,只差一个无源元件,这些变体不能主动平衡电池,而平衡版具有用于平衡电池的电路。平衡版本有一个额外的IC和电阻器,能够实现负载平衡。
所有版本与单元格的连接完全相同。BMS模块与电池的连接将在本文后面介绍。

BMS模块功能

4s 40Amp BMS具有改进电池组生命周期所需的高级功能。4s 40A电池管理系统提供的保护功能包括:

  • 单元格平衡
  • 过电压保护
  • 短路保护
  • 欠电压保护

设计电池组!!

为了测试BMS的功能,我们需要将所有电池串联起来,制成一个4s电池,并将BMS与这个4s电池连接起来。

为了制造电池组,我们需要一个4S 40A BMS模块、4个锂离子电池、镍带、直流母插座和电池连接支架。除此之外,我们还将连接一个电压表和一个灯泡,以显示电池组正在运行,这些电池组将通过开关连接。

BMS与电池组的连接

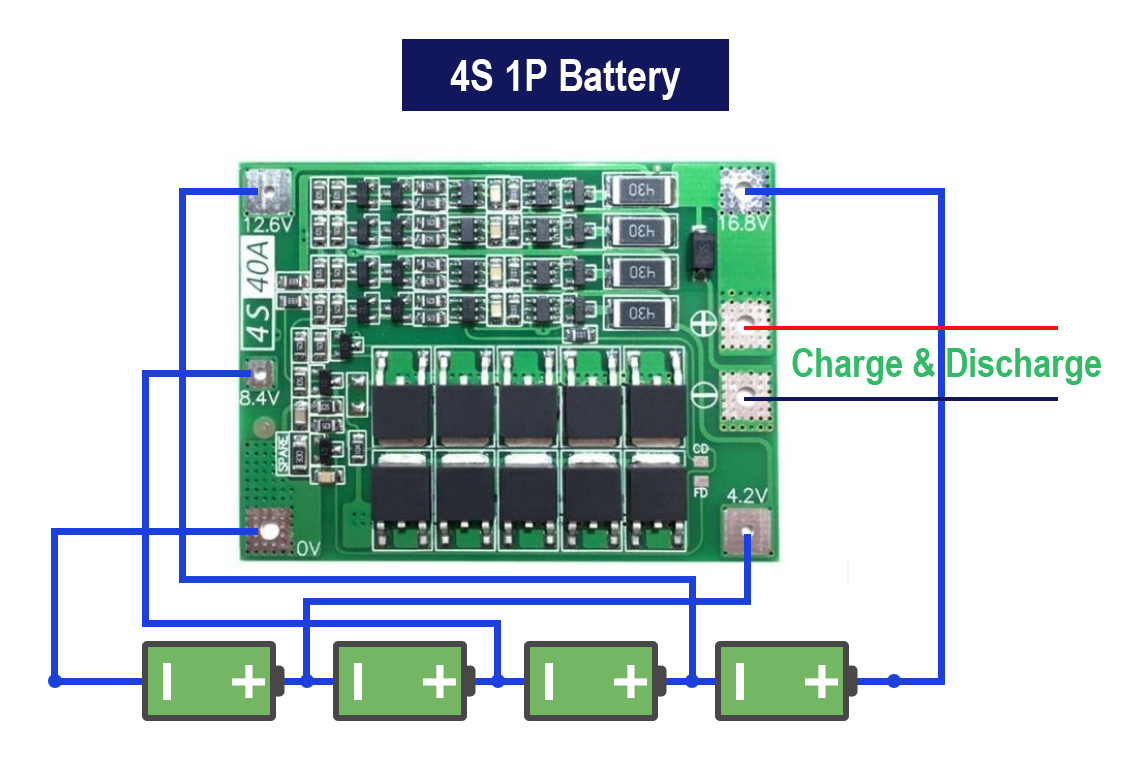

BMS模块布局整齐,带有标记,用于将BMS与电池组中的不同位置连接。下图显示了我们将如何将电池与BMS连接起来。

BMS Battery Pack Circuit

din

BMS上的标记

与BMS的连接

-

蓄电池组的负极端子连接,用于充电和连接负载。

+

蓄电池组的正极端子连接,用于充电和连接负载

0

1的负极端子标准时间单间牢房

4.2

1的正极端子标准时间单间牢房

8.4

2的正极端子第二次单间牢房

12.6

3的正极端子第三方单间牢房

16.8

4的正极端子单间牢房

g="0" cellspacing="0">

4S 40安培BMS模块

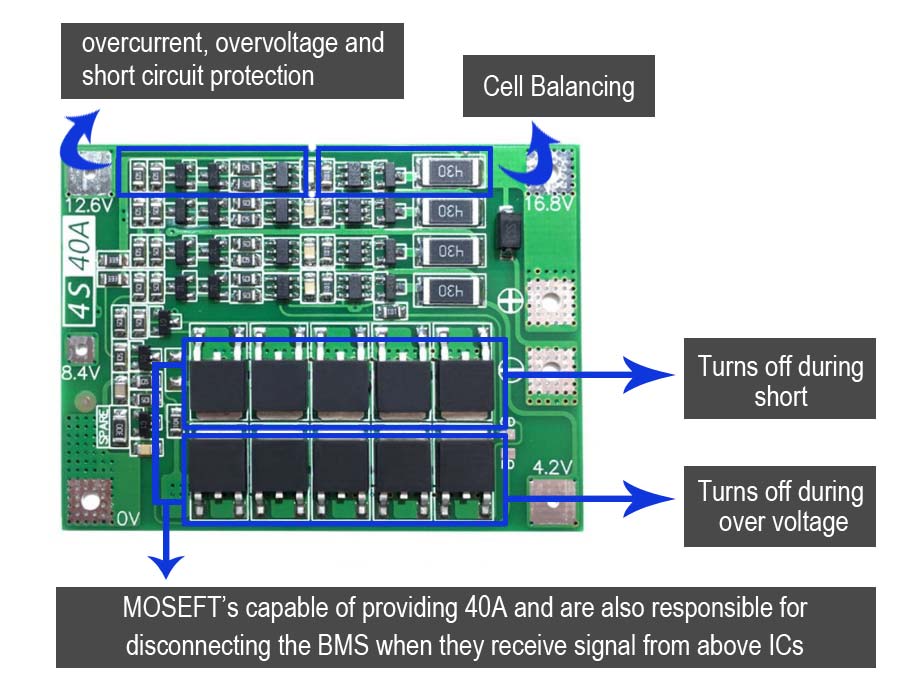

4S 40A BMS模块有2个IC,DW01-A中,BB3A型分别负责保护和平衡。BMS的保护和平衡部分如下图所示。

4S 40Amp BMS Module

每个单元的保护参数

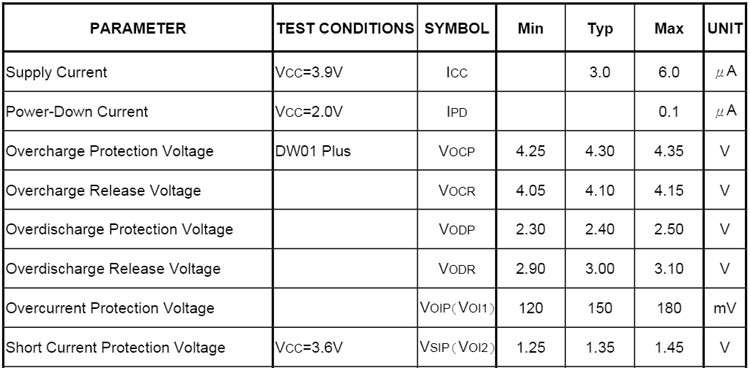

电池管理系统的保护功能取决于DW01 IC的电气特性。IC所遵循的保护参数如下表所示。

DW01 IC Protection Parameters

BMS的测试功能

4S 40A具有以下功能过电压保护,过电流保护,短路保护,过放电保护,电池平衡关于这些特征的更多细节在下面的描述中给出。

测试过充电保护

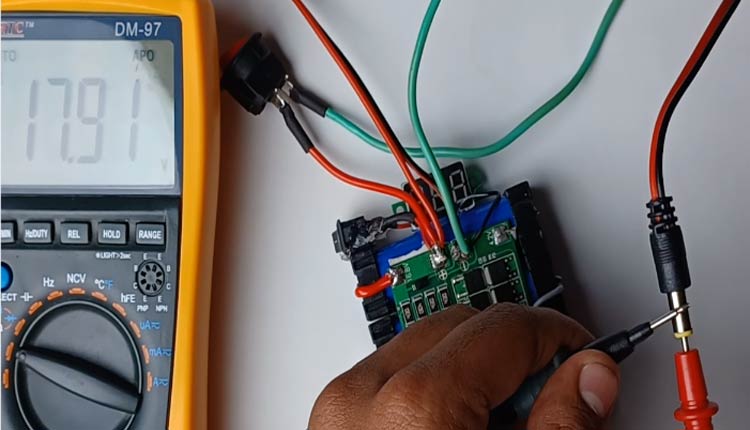

为了测试电池组的过充电功能,我们首先必须对电池组充电,使电池充电超过规定的极限,即4.35V的过充电保护电压。一旦电池达到VOCP,电池组将停止进一步充电。我使用的充电器是一个提供18伏电压的恒压充电器。如下图所示,充电器的电压为17.91伏。

Testing Overcharge Protection

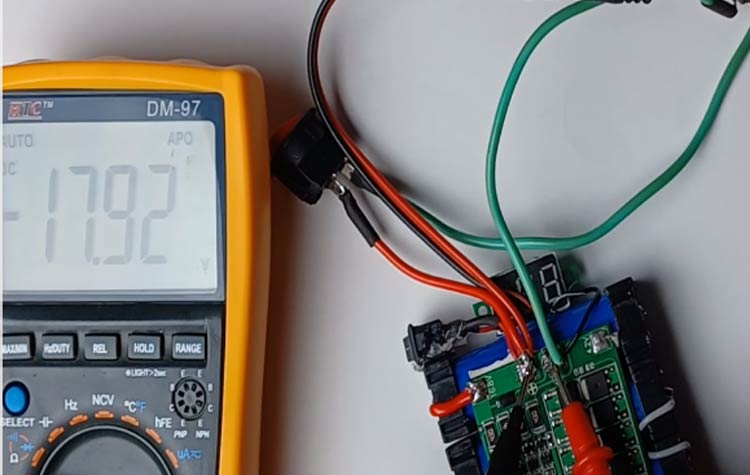

下图显示,当充电器连接时,BMS处的电压为17.92V,这意味着充电器与BMS连接。

Testing Overcharge Protection of Battery Pack

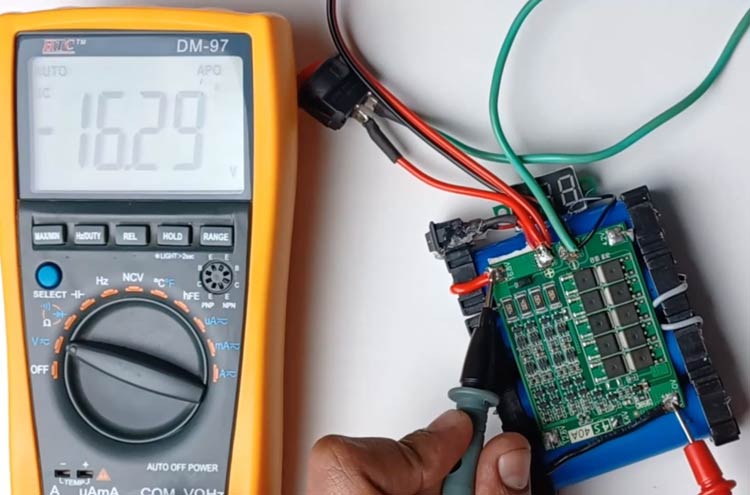

下图显示蓄电池正极和负极端子之间的电压为16.29伏。

Battery Pack Test of Overcharge Protection

充电器的电压为17.91V,而电池正极和负极端子之间的电压为16.29 V(由于我将万用表的探针连接在相反的端子上,所以电压为负)。电压输出的差异是由于BMS通过断开4s电池与BMS输出端子的连接,停止了充电器向电池供电,因此表明BMS的过电压保护确实有效。

测试欠电压保护

为了测试欠压保护,我们使用镍铬合金导线耗尽了电池电量。IC DW01负责保护每个电池免受欠压的影响。因此,每当任何电池的电压降至2.4V以下,即过放电保护电压时,欠压保护启动,BMS断开负载。并且,直到电池被再充电并且电池被充电直到过放电保护电压,即高于3V,BMS不允许任何负载汲取电力,从而维持电池的寿命。

单元格平衡

由于采用了BB3A集成电路,电池单元平衡成为可能。当BB3A引脚6的输出引脚向增强型N-MOSFET的栅极提供高信号时,MOSFET通过这个480欧姆的电阻连接一个低电阻路径,该电阻充当负载电阻器,并开始耗尽电池。

放电速率为:

rate of discharge

为了展示它的工作原理,我们使用万用表检查MOSFET的漏极和源极之间的连接。当平衡不起作用时,N沟道MOSFET处于闭合状态,连续性测试证明MOSFET关闭,当单元平衡打开时,MOSFET使电流流过漏极和源极,从而显示连续性测试的结果。

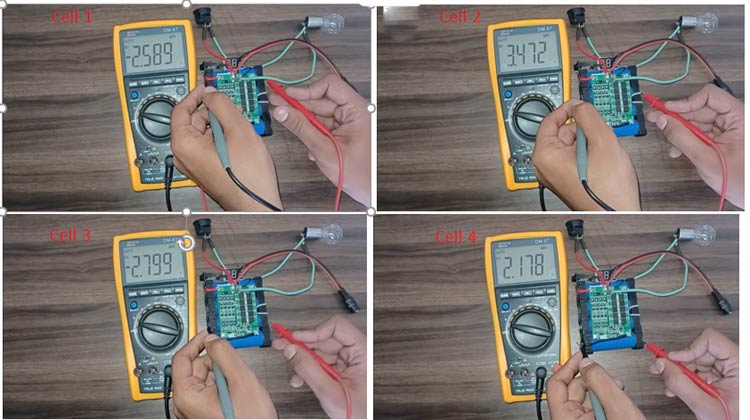

下面的一组图像显示了当电池不充电时,电池是如何处于不同电位的。

Cells Different Potential at not charged battery

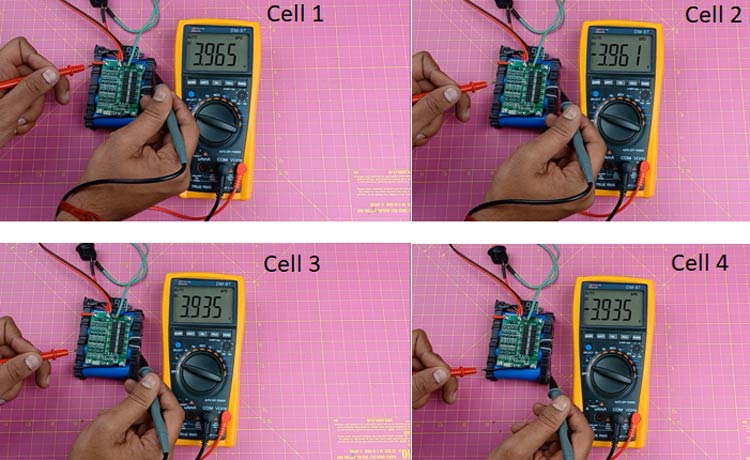

电池组充电后,电池单元平衡开始工作。

Cells Different Potential at Charged Battery

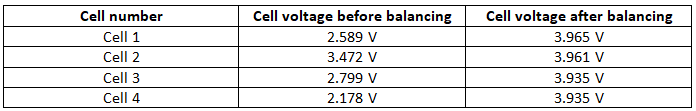

正如你从1中看到的那样标准时间在图像中,所有电池处于不同的电势,而在对电池组充电之后,所有电池都处于相似的电势。充电和平衡前后电池电压的比较如下表所示-

Cell Voltage Comparison



短路试验

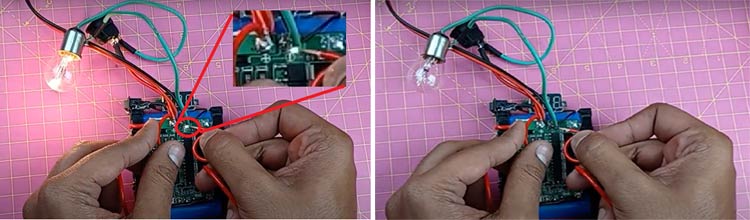

为了显示短路测试,我打开灯泡和电压表,当我短路BMS正极和负极端子时,灯泡和电压计都停止工作,直到我关闭所有开关并断开所有负载几毫秒,BMS才重新打开。
在关闭所有连接,然后打开设备后,它再次开始工作,证明BMS正在保护电池组免受短路。



Short Circuit Test of Battery Pack

左上图显示了从负极端子到导线的火花,这表明短路,短路一发生,BMS就断开了电池组的所有负载。

结论

4S 40安培BMS是一个易于使用的模块,具有先进的功能,可以延长电池组的寿命。除了延长寿命外,它还保护电池和整个电池组免受火灾或热失控的影响,从而保护电池组和周围环境免受潜在的火灾危险。
我希望你喜欢这篇文章,如果你有任何疑问,请写在下面的评论中。
