avatar hongqiang zheng 提问时间: 2023-08-25 06:47:30 / 已解决

采用图中所示值时,电路的–3 dB带宽约为400HzC2跨接于电桥的输出端,从而使得C2实际上与C1a和C1b构成的串联组合呈并联关系。这样连接后,C2能有效降低因不匹配导致的任何交流共模抑制误差。

第一个问题:关于“C2跨接于电桥的输出端,从而使得C2实际上与C1a和C1b构成的串联组合呈并联关系。这样连接后,C2能有效降低因不匹配导致的任何交流共模抑制误差”,我不是很理解。

第二个问题:是  R1a/C1a和R2a/C2a是由频率确定的,C2的容值选择是由什么确认的?

向各位大神求助!

11个回答
  • avatar Andy Tan
    回答时间: 2023-08-25 07:16:48

    第一个问题:关于“C2跨接于电桥的输出端,从而使得C2实际上与C1a和C1b构成的串联组合呈并联关系。这样连接后,C2能有效降低因不匹配导致的任何交流共模抑制误差”,我不是很理解。

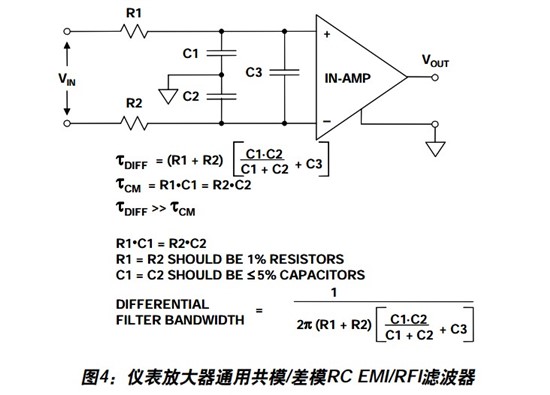

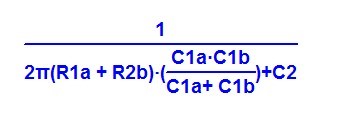

    看是否可以这么理解:由于R1a & C1a和R1b & C1b时间常数不匹配引起共模向差模(DM)转换(共模抑制比变差),从而导致格外的差分信号,这个信号的滤除需要差模滤波器来进行滤除,其公式为:

  • avatar Andy Tan
    回答时间: 2023-08-25 07:41:53

    这个中间C2的跨接(远大于C1a和C1b),实际上通过上面的公式可以知道其差模滤波器的截止频率向左大大推移了,实现了对间常数不匹配而导致的额外的差分信号进行 滤除。

  • avatar Andy Tan
    回答时间: 2023-08-25 08:12:17

    当然这个差模滤波器的的截止频率必须要足够大,尽量减小对信号的影响。仪表运放在对微弱信号进行调理时会拾取较大幅度的不想收纳的HF信号,这里的RFI滤波器就是通过上述原理干这事。

  • avatar hongqiang zheng
    回答时间: 2023-08-25 08:40:18

    谢谢你的耐心解答,从理论的角度上第一个问题我有一些明白了。  关于给的公式我发现计算出的结果与正常的F=1/(2πRC)差别不是很大,究竟如何选择C2的容值呢?是只要比c1a/c2b远远大于就可以吗?

  • avatar Andy Tan
    回答时间: 2023-08-25 08:58:37

    第二个问题:是  R1a/C1a和R2a/C2a是由频率确定的,C2的容值选择是由什么确认的?

    这个上面基本已经有回答,只是这里应该是存在τDIFF>>τCM,两个时间常数。

  • avatar hongqiang zheng
    回答时间: 2023-08-25 09:24:37

    小白的我还是不太理解这两个时间常数是怎么来的。与C2的关系还是不太会计算。

    但还是谢谢你的细心解答!

  • avatar Andy Tan
    回答时间: 2023-08-25 09:49:09

    谢谢你的耐心解答,从理论的角度上第一个问题我有一些明白了。  关于给的公式我发现计算出的结果与正常的F=1/(2πRC)差别不是很大,究竟如何选择C2的容值呢?是只要比c1a/c2b远远大于就可以吗?

    一般所说的远大于至少得10倍以上吧,或是在20倍以上,你贴出的图就有47倍。

    以此为例一算,2*pi*[4*10^3]*[10^-9]  VS 2*pi*[8*10^3]*[47*10^-9],差不多100倍

  • avatar hongqiang zheng
    回答时间: 2023-08-25 10:14:03

    真的非常感谢!    小白的我目前只需要一个大概的理念,真正弄透彻目前很难。

  • avatar Andy Tan
    回答时间: 2023-08-25 10:44:38

    小白的我还是不太理解这两个时间常数是怎么来的。与C2的关系还是不太会计算。

    100倍的截止频率的差异最大可以带来40dB的幅度衰减。

  • avatar hongqiang zheng
    回答时间: 2023-08-25 11:04:02

    非常感谢提供的图文攻略,好感动! 我在研究研究,遇到问题我还会来提问的。谢谢你!

  • avatar Andy Tan
    回答时间: 2023-08-25 11:22:10

    哈,有什么问题发帖大家一起讨论吧。
