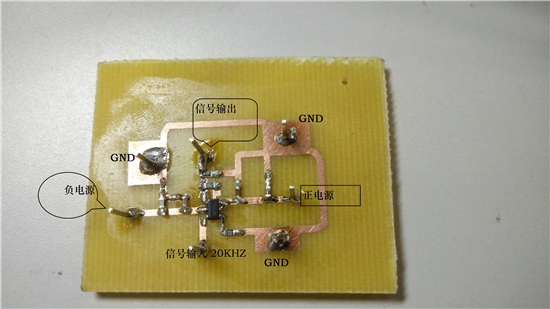

您好 请问lmh6703 该芯片的第一号引脚位于图上的哪个位置？谢谢您的回答
LMH6703MF/NOPB芯片引脚问题
zhenzhuang fei 提问时间: 2023-08-24 19:12:03 / 已解决
如需获得 9个回答

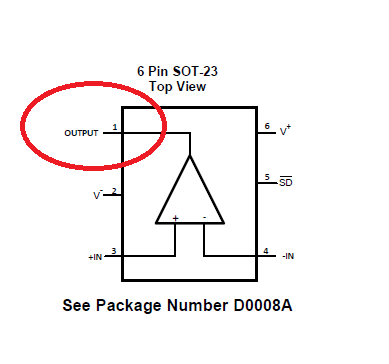

user151383853 回答时间: 2023-08-24 19:33:17 你的图虽然很大，但还是看不清。从手册的这个图看， 第一脚有个 MARK, 可能是个小圆点。再仔细看看吧

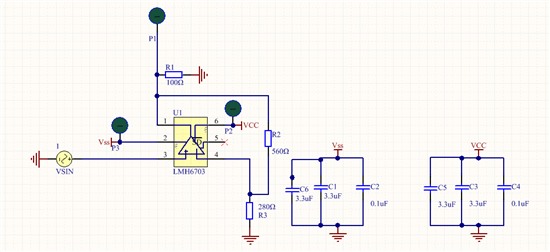

zhenzhuang fei 回答时间: 2023-08-24 20:00:34 您好，我做的是高频100MHZ信号放大电路 ，带100欧姆负载电阻，上图为原理图和pcb 。但是 当我测试时 即使给予中频信号20KHZ 运放也不工作 请问这是为什么呢？ 谢谢您的帮助。
Andy Tan 回答时间: 2023-08-24 20:33:32你好，确认下焊接，供电情况,给SD拉个高电平看下。

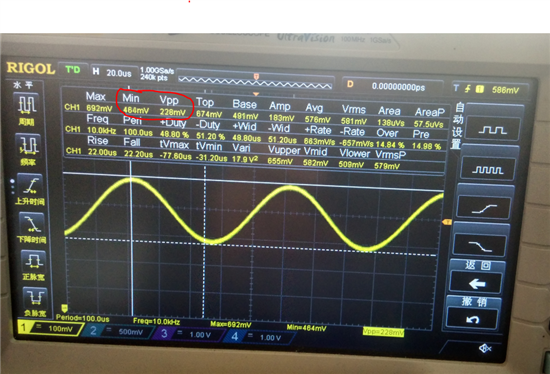

zhenzhuang fei 回答时间: 2023-08-24 20:58:26 您好 我按照你给的方法把SD拉高后虽然有 波形 但是 抬升电压了变成全都是正值了（附图红圈处） 请问 电压为什么会无缘无故抬升呢？ 我同事用opa691做了一个 他的正常工作 波形有正有负 谢谢您的帮助
Kailyn Chen 回答时间: 2023-08-24 21:25:54我看你电路图是单电源供电，所以输出都是正值，输入是个什么幅值范围的信号？SD低有效，正常工作时是需要拉高的，为低时，进入低功耗状态。
zhenzhuang fei 回答时间: 2023-08-24 21:43:17 你好 这个电路板供电时使正负5V供电 上图中芯片1pin 为芯片左上角 2号引脚接负电源

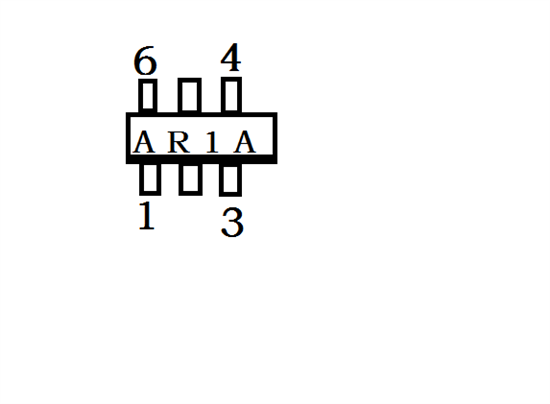

6号引脚接正电源 该芯片无一号引脚标记 没有小圆点或其他标示 不过上表面印有AR1A字符 个人认为第一个A对应的是一号引脚 ，请问 为什么该电路总是正常工作呢？谢谢您的回答
- Kailyn Chen 回答时间: 2023-08-24 22:00:40
还没辨清第一脚吗？一般芯片正面，就像你摆放的这个位置，左下角第一个是第一脚。
zhenzhuang fei 回答时间: 2023-08-24 22:21:32 你好 我是认为左上为一号引脚 在实物中 1号引脚为output
Kailyn Chen 回答时间: 2023-08-24 22:44:47 1脚为output就对了啊，不正好是左下为第一pin嘛，第一pin的定义就是output啊
