PIR传感器-基础与应用
什么是PIR传感器？PIR传感器检测到一个人在距离传感器大约10米的范围内移动。这是一个平均值，因为实际检测范围在5米到12米之间。PIR基本上是由热电。。。
什么是PIR传感器？
PIR传感器检测到一个人在距离传感器大约10米的范围内移动。这是一个平均值，因为实际检测范围在5米到12米之间。PIR基本上由热电传感器组成，可以检测红外辐射水平。对于许多需要在个人离开或进入该地区时发现的重要项目或物品。PIR传感器是令人难以置信的，它们是平面控制和最小的工作量，具有广泛的镜头范围，并且接口简单。
大多数PIR传感器在侧面或底部都有一个3针连接。一个引脚接地，另一个引脚为信号，最后一个引脚供电。电源通常高达5伏。有时，较大的模块没有直接输出，而只是操作继电器，这种情况下有接地、电源和两个开关关联。PIR与微控制器的接口非常简单。PIR作为一个数字输出，所以你所需要做的就是监听引脚的高低翻转。可以通过检查单个I/O引脚上的高信号来检测运动。一旦传感器预热，输出将保持低电平，直到出现运动，此时输出将高电平摆动几秒钟，然后返回低电平。如果运动继续，输出将以这种方式循环，直到传感器再次进入视线。PIR传感器需要一段预热时间，并有一个特定的最终目标来适应容量。这是因为研究自然领域所包含的沉淀时间。这可能发生在10-60秒的任何地方。
在这段时间里，传感器的视角应该尽可能少地移动。
PIR传感器视频
以下是PIR传感器上的视频
PIR传感器的7个应用领域
- 所有室外灯
- 电梯大堂
- 多公寓综合体
- 普通楼梯
- 用于地下室或有盖停车场
- 购物中心
- 用于花园灯
5特点
- 配有PIR、运动检测。
- 低噪声、高灵敏度的双元件传感器。
- 电源电压–5V。
- 延迟时间可调。
- 标准TTL输出。
PIR传感器IC
PIR传感器IC由3个引脚组成-Vcc、接地和输出。

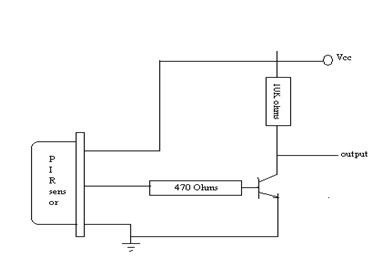

在存在人体红外辐射的情况下，传感器检测辐射并将其直接转换为电脉冲，并将其馈送到逆变器电路。逆变器电路由晶体管组成，晶体管在施加高基极电流时达到饱和，最终产生低集电极电压。因此，晶体管的输出是低的。
该低反相器输出连接到微控制器。基于微控制器接收到的输入，它控制电机驱动器，电机驱动器又控制电机的运动。
使用PIR传感器进行运动检测
PIR或被动红外传感器可用于检测其附近是否有人。该输出可用于控制门的运动。
基本上，运动检测使用光传感器来检测从温暖物体发射的红外光的存在，或者当物体中断由设备的另一部分发射的光束时不存在红外光。

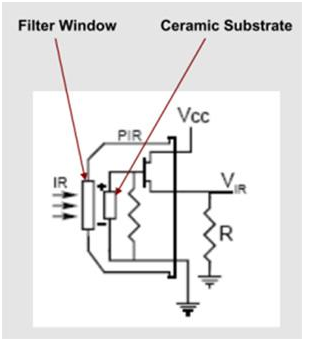

PIR传感器检测由温暖物体辐射的红外光。它由热电传感器组成，这些传感器将温度变化（由于入射的红外辐射）引入电信号中。当红外光照射到晶体上时，它会产生电荷。
因此，PIR传感器可以用于检测在大约14米的检测区域内的人的存在。
使用PIR传感器的应用——自动开门系统
开门和关门总是一项乏味的工作，尤其是在购物中心、酒店和剧院等地方，人们总是需要为游客开门。

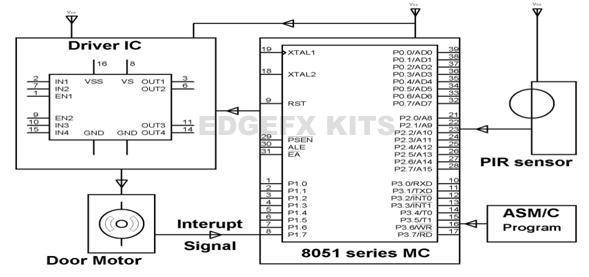

自动开门系统由一个pr传感器组成，该传感器感应人类的存在，并向微控制器发送脉冲，微控制器通过向其输入引脚和启用引脚发送适当的脉冲来控制电机驱动器。
通常，人体发射红外能量，该红外能量由PIR传感器从相当远的距离感测到。PIR传感器（即无源红外探测器）的输出被放大到晶体管BC547，晶体管BC547的输出在集电极处连接到微控制器的引脚1。当PIR感测到任何移动物体时，它在其输出端产生逻辑高，该输出端被用于在微控制器引脚1处产生逻辑低的晶体管反相。因此，微控制器通过晶体管接收来自pr传感器的逻辑低信号，并通过适当的编程，将逻辑低发送到引脚2，将逻辑高发送到引脚7，使电机正向运行，并且连接到电机轴的门打开。如上所述，该程序被编写为向电动机驱动器IC L293D提供适当的输入，以使电动机在一个方向上运行，从而实现门打开的情况。当门完全打开时，从电机门接收到来自SPDT叶开关的中断信号，以在门到达末端时通过设置零逻辑来停止电机，从而启用L293D引脚以禁用电机。
换句话说，来自spdt开关的电流信号向微控制器发送中断信号，并且它向电动机ic的使能引脚输入发送逻辑低的输出，从而停止电动机。几秒钟后，微控制器向电机驱动器IC发送反向逻辑，使得电机在表示门关闭的相反方向上旋转。当微控制器向引脚2发送逻辑低，向引脚7发送逻辑高，电机反转方向，门自动关闭时，就会发生这种情况。这种情况发生在该人员穿过门通道几秒钟后。因此，当一个人通过门接近或离开时，门可以自动关闭或打开。
