波分复用（WDM）的工作和应用
波分复用（WDM）是一种将各种数据流，即根据激光的颜色变化波长的光载波信号调制到单个光纤上的技术。波分复用。。。
波分复用（WDM）是一种将各种数据流，即根据激光的颜色变化波长的光载波信号调制到单个光纤上的技术。波分复用WDM类似于频分复用（FDM），但参考光的波长和光的频率。WDM是在电磁频谱的IR部分中进行的，而不是在射频（RF）下进行。每个IR信道携带与频分复用（FDM）或时分复用（TDM）组合的若干RF信号。每个多路复用的红外通道在最后一点被分离或解复用为原始信号。通过在每个IR信道中使用FDM或TDM并结合WDM，可以在单个光纤上同时传输不同格式和不同速度的数据。它使网络容量能够逐步且经济有效地增加。

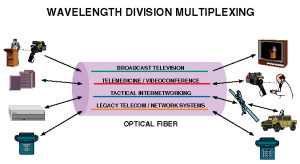

什么是波分复用？
WDM能够实现双向通信并增加信号容量。每个激光束都由单独的一组信号调制。由于波长和频率具有相反的关系（更短的波长意味着更高的频率），WDM和FDM都包含相同的技术。在接收端，使用波长敏感滤波器、可见光滤色器的IR模拟。第一种WDM技术是在20世纪70年代初概念化的。后来，波分复用（WDM）系统能够处理160个信号，这将使具有单个光纤对导体的10Gbit/s系统扩展到超过1.6Tbit/s（即1600Gbit/s）。第一个WDM系统是使用1310nm和1550nm波长的两个信道系统。不久之后，出现了使用1550nm区域的多通道系统，该区域的光纤衰减最低。
波分复用系统可以将信号与复用相结合，并用解复用器将它们分开。波分复用系统在电信公司中很受欢迎，因为它们允许他们通过使用波分复用和光放大器来扩展网络的容量，而无需铺设更多的光纤。这两个设备作为分光复用器（ADM）工作，即同时添加光束，同时分出其他光束，并将其重新路由到其他目的地和设备，这种类型的光束滤波是通过电子爪实现的，电子爪是使用薄膜涂层光学玻璃的Fabry-Perot干涉仪。
一般来说，WDM系统使用单模光纤（SMF），其中只有一条核心直径为百万分之9米（9µm）的光线。其他具有多模光纤电缆（MM fiber）的系统，也称为房屋电缆，其芯径约为50µm。目前的现代系统可以处理多达128个信号，并可以将基本的9.6 Gbps光纤系统扩展到1000 Gbps以上的容量。它主要用于光纤通信，在波长略有变化的几个信道中传输数据。WDM可以提高点对点系统的总比特率。
波分复用的用途：
- WDM使光纤通信系统的有效带宽倍增
- 一种称为铒放大器的光纤中继器设备可以使波分复用成为一种具有成本效益的解决方案，这是一种长期的解决方案。
- 这降低了成本并增加了电缆承载数据的容量。
- 波分复用（WDM）使用多个波长（光的颜色）在单个光纤上传输信号。
- 它使用不同颜色的光来创建多个信号路径。
- 它使用光学棱镜在接收端分离不同的颜色，并且光学棱镜不需要电源。
- 这些系统使用温度稳定的激光器来提供所需的通道计数。
WDM系统根据波长进行划分——WDM（CWDM）和密集WDM（DWDM）。CWDM使用8个信道（即8根光纤电缆）工作，这些信道被称为“C波段”或“铒窗口”，波长约为1550 nm（纳米或十亿分之一米，即1550 x 10-9米）。DWDM也工作在C波段，但在100GHz间隔下有40个信道或在50GHz间隔下的80个信道。大多数WDM系统都是在单模光纤电缆上运行的，电缆芯直径为9µm。波分复用是一种将不同波长的光信号组合、传输和分离的技术。

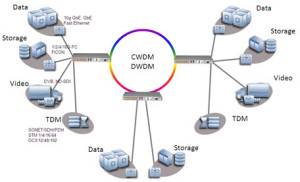

从棱镜中获得的每种颜色都能够承载10Gbps到40Gbps。基于每种颜色10Gbps的16色解决方案可产生160Gbps的总网络容量。每种颜色都可以在多个节点上脱离网络，并且通过允许电路之间的弹性路由以及“入口”服务，所有这些节点都终止在一个或多个数据中心。

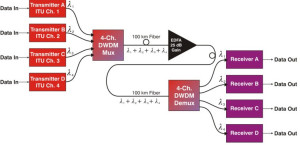

如图所示，在光纤中进行波分复用，输入信号被分配一个波长，该波长在一根光纤上组合进行传输，并在接收之前分离。
密集波分复用（DWDM）：
密集波分复用（DWDM）是一种允许同时在单个光纤上以不同波长传输多个信号的技术，也是一种用于增加现有光纤网络带宽的光复用技术。由于掺铒光纤放大器的放大带宽很宽，通常可以在单个设备中放大所有信道。DWDM系统具有高信道数和更长的覆盖范围。
在这项技术中，不需要另一根光纤，而且由于DWDM，单根光纤能够以高达400 GB/s的速度传输数据。该技术提供了优异的性能特性，包括在通过滤波器的频率范围内的窄通道分离和宽通道带通。

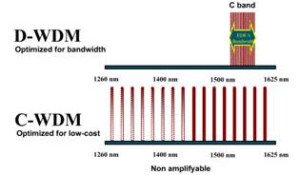

CWDM和DWDM之间有什么区别？
- 连续波分复用指粗波分复用
- CWDM由波长定义
- CWDM是短程通信。
- 它使用宽范围的频率并扩展波长
数据仓库管理指密集波分复用。
- DWDM是根据频率来定义的。
- DWDM是为波长密集的长传输而设计的。
密集波分复用（DWDM）是一种用于长距离传输大量信息或数据的技术。
因此，通过不同波长的光将信号发送到光纤中的技术只不过是光纤通信中的波分复用。在这种情况下，多个光载波信号使用不同波长的激光在一根光纤上多路传输到不同的信号。请在下面发表评论，了解更多关于WDM的信息，并澄清您的疑虑。
