LM311集成电路:引脚配置、电路图和应用
LM311集成电路是一种集成电路,它可以用一个比较器来构建。该IC主要用于比较输入电压,并确定最优值。基于这一概念,只能进行电子选择。因此
LM311集成电路是一种集成电路,它可以用一个比较器来构建。该IC主要用于比较输入电压,并确定最优值。基于这一概念,只能进行电子选择。因此,比较器可以用来构建各种电子电路,因此这种IC在许多电路中发挥着重要作用。在设计基于LM311的电路之前,我们必须了解IC LM311引脚,这样我们才能知道IC中每个引脚的主要功能。这篇文章讨论什么是LM311IC吗?引脚配置、电路图和应用。
关于LM311 IC?
基本上,LM 311 IC是一种具有高速的电压比较器。该集成电路的工作电压范围从-15伏到15伏。该IC也可以在5伏的电压下为逻辑系统工作。IC的输出电平具有MOS逻辑或TTL、RTL、DTL兼容电平电路。该IC可用于驱动电磁阀、灯、继电器等。然而,与其他运算放大器相比,LM311 IC引脚连接不同。

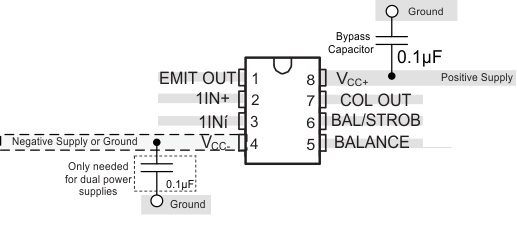

LM311 IC引脚配置
下面将讨论LM311 IC引脚配置。
- 引脚1(发射输出):此引脚是输出晶体管的发射极引脚
- 引脚2(IN+:非反相输入):比较器的IN+引脚可用于比较电压的可变电压。
- 引脚3(IN反相输入):IN引脚可以提供与非反相输入相反的设置电压
- 引脚4(VCC-)接地引脚:此GND引脚可以连接到系统的GND端子
- 引脚5(平衡):平衡引脚可用于关闭直流偏移电压
- 引脚6(频闪/平衡):此引脚主要用于关闭o/p相位
- 引脚7(集电极输出):此引脚是晶体管的集电极端子o/p
- 引脚8(VCC+):此引脚为运算放大器提供工作电压。对于IC LM311,工作电压最高可达+15V。
LM311 IC规格和功能
LM311集成电路的特点和规格包括单电源和双电源。
- LM311集成电路的单一电源范围从5V到30V
- 该IC的双电源范围为–±2.5V至±15V
- 该IC的最大电流为7.5mA
- 两个运算放大器的单一电源允许一致操作
- 驱动负载能力范围高达50V和50mA
- 该IC可以驱动大多数TTL和MOS负载
- o/p可以与系统接地隔离
带尺寸的LM311包装
封装可以定义为不同的设备型号,这些型号用于将最新的产品与以前的产品进行区分。每个包可以按不同的大小进行分配,以便简单地进行区分。具有尺寸的LM311封装如下所示。
| 包装 |
零件编号 | 尺寸(单位) |
| 所以(8) |
lm311磅/秒 | 6.2X5.3毫米 |
| 土壤(8) |
lm311天 | 4.9 X 3.91毫米 |
| PDIP(8) |
lm311便士 | 9.8 X 6.35毫米 |
| lm311磅/平方英寸 | TSSOP(8) | 3 X 4.4毫米 |

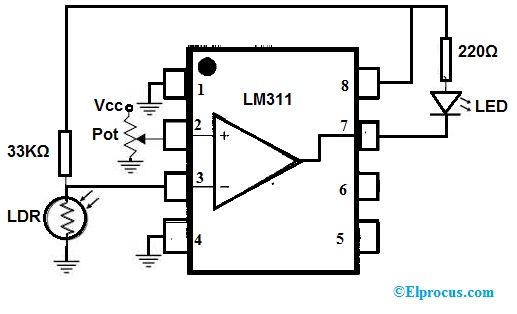

LM311集成电路电路图
下面讨论LM311集成电路,即工作的夜灯电路图。该电路可以由几个电子元件构成,包括LM311 IC、光电电阻器、电阻器33KΩ, 和220Ω, 电位计、LED和直流电源。因此,通过使用这些组件,可以设计出这个基本电路。
该夜灯电路的主要功能是,LED在夜间点亮,LED在早晨熄灭。电位计可以在两种情况下操作电路。
该夜灯电路接下来通过33K之间的分压器产生的电压来比较参考电压Ω 电阻器以及光致抗蚀剂。这个概念很简单。每当光刻胶检测到明亮的光线时,其电阻将降至30K以下Ω. 因此,大部分电压将分配给33KΩ 电阻器和剩余电压将提供给光刻胶。
因此,从分压器产生的电压可以低于参考电压。因此,输出可以被拉到地上,这意味着发光二极管将无法获得电源。但是,在夜间,光致抗蚀剂的电阻非常高,因此大部分电压都被分配到它的两端。因此,分压器电路产生的电压将超过参考电压。因此,输出可以被拉到远高于地的Vcc,并且LED将点亮。
LM311集成电路的应用
LM311集成电路的应用主要包括以下方面。
- 电压比较器电路
- 该IC用于驱动灯、继电器、电机等
- 峰值电压检测器
- 振荡器电路
- 过零检测器
- 高压警告/保护
因此,这一切都与IC LM311数据表有关。该IC具有两个输入,类似于另一个单个运算放大器,即反相输入和非反相输入。在典型的运算放大器中,引脚2是反相输入,引脚3是非反相输入。然而,在IC LM311中,输入是反相的,就像引脚2是非反相输入,引脚3是反相输入一样。这里有一个问题要问你,LM311 IC的主要功能是什么?
