电压调节器的压降值是设备可以调节的输入电压和参考电压之间的最大电压差。大多数调节器是根据它们的压降值来选择的。压降越高，调节器对电压变化就越敏感。稳压器也有固定电压版本和可调输出电压版本。TLV758P是这样一种具有低压差值和可调节输出版本的调节器。


什么是TLV758P？

TLV758P是一款500mA低压差可调调节器。该设备需要非常低的静态电流，并提供快速的线路和负载瞬态性能。该器件具有130V的超低压降，有助于提高器件的功率效率。

通过支持1.5V至6V的输入电压范围和0.55V至5.5V的输出电压范围，该设备可用于各种应用。该设备的低输出电压特性使其能够以较低的核心电压为现代微控制器供电。

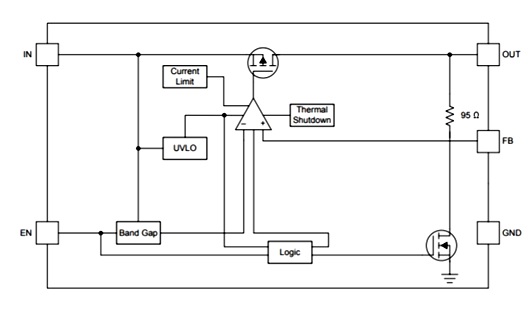

TLV758P框图

Block Diagram of TLV758P
TLV758P框图

欠电压锁定

该电路禁用调节器的输出，直到输入电压大于上升的UVLO电压。该电路还确保当电源电压低于工作范围时，调节器不会出现不可预测的行为。当输入低于上升的UVLO电压时，输出通过下拉电阻器连接到地。

停机

调节器的启用引脚处于激活高电平。通过迫使EN引脚的电压大于V<sub>EN可以启用设备。通过强制其低于启用电压，该设备被禁用。

折返电流限制

为了在瞬态高负载电流故障期间保护设备，设备包含内部限流电路。目前的限制是一种混合砖墙折回方案。电流限制从砖墙方案到折返方案的转变发生在折返电压下。

对于输出电压高于折返电压的高负载电流故障，砖墙方案将输出电流限制在电流极限。但是，当电流故障低于折返电压时，折返方案被激活以限制输出电流。

热关断

当结温升至170时，此电路禁用输出0C.通过禁用设备，设备消耗的功率被消除，设备得到冷却。当结温降至1550C、 输出电路再次被启用。通过这种热关断电路，可以保护LDO免受设备过热造成的损坏。

如何使用？

需要外部反馈电阻器分压器将输出电压设置为可调电压版本。TLV758P需要0.47μF的外部输出电容器，以保证设备的稳定性。电容器可以从IN连接到GND以减小输入阻抗。

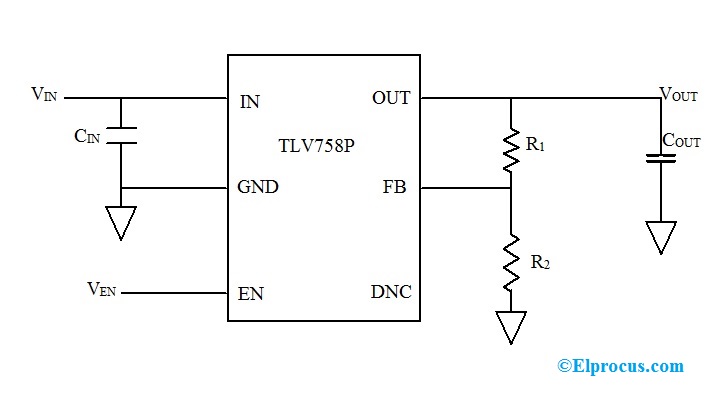

Circuit Diagram of TLV758P
TLV758P电路图

TLV758P有三种功能模式。它们是正常模式、退出模式和禁用模式。当输入电压大于标称输出电压和漏失电压之和，输出电流小于电流极限，结温小于关断温度时，该设备被称为在正常模式下工作。

当输入电压小于标称输出电压和降压电压之和，但满足正常模式的所有其他条件时，设备被称为在降压模式下工作。在禁用模式下，启用引脚会禁用设备。

TLV758P的引脚配置

TLV758P在市场上有两种类型的封装。它们是DRV 6引脚可调WSON封装和DRB 5引脚可调SOT-23封装。

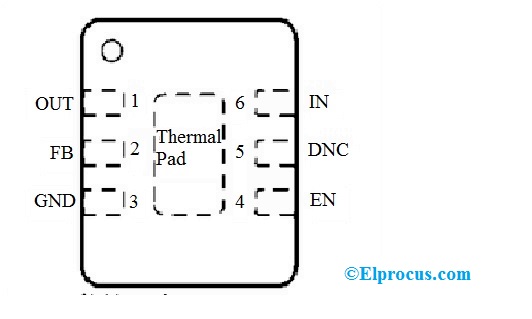

TLV758P 6-Pin Adjustable WSON Package
TLV758P 6针可调WSON封装

DRV 6针可调WSON组件

  • 这是一个2毫米x2mm的尺寸。
  • 引脚1是经过调节的输出电压引脚。
  • 引脚2是折回引脚FB。
  • 引脚3是接地引脚GND。
  • 引脚4是启用引脚EN。
  • 引脚5是禁止连接的引脚DNC。
  • 引脚6是输入引脚IN。
  • 该封装包含一个热垫，该热垫连接到一个大的GND平面以提高热性能。

DRB 5引脚可调SOT-23封装

  • 引脚1是输入引脚IN。
  • 引脚2是接地引脚GND。
  • 引脚3是启用引脚EN。
  • 引脚4是折回引脚FB。
  • 引脚5是输出引脚OUT。

对于这两种封装，一个大的陶瓷电容器从输入引脚IN连接到地GND。通过这样做，可以实现最佳的瞬态响应，并且可以最小化输入阻抗。

两个封装中的FB引脚用作控制环路误差放大器的输入，并设置LDO的输出电压。两个封装的输出引脚都需要一个电容器来实现稳定性和良好的瞬态响应。确保将这些电容器放置在靠近设备输出的位置。

TLV758P的规格

TLV758P LDO调节器的规格如下-

  • TLV758P是一种可调节的LDO调节器。
  • 最小输入电压为1.5V。
  • 最大输入电压为6V。
  • 可在0.55V至5.5V的输出电压范围内进行调节。
  • 它在500mA的输出电流下具有130mV的低跌落电压。
  • 输出精度的典型值为0.7%。
  • 最大超温输出精度为1%。
  • 典型的静态电流值为25μA。
  • 它是内置的软启动，输出电压单调上升。
  • 它具有主动输出放电。
  • 提供两种类型的封装-SOT23-5和WSON-6。
  • 工作接点温度范围为-400摄氏度至1500摄氏度。
  • 储存温度范围为-650摄氏度至1500摄氏度。
  • 启用电压范围为6.5V。
  • 它包含500V的静电放电。
  • 启用切换频率为10kHz。
  • 为了稳定，需要0.47μF的最小降额电容。
  • 它有一个集成的热关机电路。
  • 典型的热停堆温度为7700C。
  • 该IC具有电流限制和欠压锁定功能。
  • 为了减少短路事件期间的散热，该IC具有内部折回电流限制。

TLV758P的应用

TLV78P的应用如下-

  • 这些IC用于机顶盒和游戏控制台。
  • 家庭影院和娱乐系统也使用这种LDO调节器。
  • 台式机、笔记本电脑和超级笔记本电脑等高速电子产品都有这个调节器。
  • 此IC可用于打印机。
  • 在服务器系统中，该IC的功能也非常有帮助。
  • 该IC也可应用于恒温器和照明控制系统。
  • 电子销售点也是该监管机构的应用之一。

替代IC

可以用作TLV758P替代品的IC有LM1117、LP5907、TLV1117、TPS795、LP5912、TPS7A90等…

TLV758P LDO对于正参考电压非常有用。这种LDO经常出现在带有微控制器的应用中。更多电气特性可在TLV758P数据表中找到。此LDO的哪些功能对您的应用程序有用？
