振荡器是一种用于将输入DC转换为输出AC的电子电路。根据应用，它可以具有广泛的不同频率的波形范围。振荡器用于多种应用类似于产生正弦、锯齿、方波、三角波形等任何波形的测试设备。LC振荡器由于其高质量的相位噪声特性以及易于实现，通常用于RF电路中。基本上，振荡器是一种包括正反馈或负反馈的放大器。在电子电路设计中，主要问题是在试图获取振荡器振荡时阻止放大器振荡。本文讨论了LC振荡器和电路工作.


什么是LC振荡器？

基本上，振荡器使用正反馈，并在不使用输入信号的情况下产生o/p频率。因此，这些是以精确的频率产生周期性o/p波形的自支撑电路。LC振荡器是一种振荡器，其中使用储能电路（LC）来提供维持振荡所需的正反馈。

ding="async" class="size-full wp-image-36864" src="https://uploads.9icnet.com/images/aritcle/20230518/lc-oscillator-and-its-symbol-1.jpg" alt="lc-oscillator-and-its-symbol" width="480" height="300" sizes="(max-width: 480px) 100vw, 480px">
lc振荡器及其符号

这种电路也称为LC调谐电路或LC谐振电路。这些振荡器可以在FET、BJT、运算放大器、MOSFET等的帮助下理解。LC振荡器的应用主要包括混频器、RF信号发生器、调谐器、RF调制器、正弦波发生器等。请参阅此链接了解更多关于电容器和电感器之间的差异

LC振荡器电路图

LC电路是一种可以由电感器和电容器构成的电路，其中电感器用“L”表示，电容器用“C”表示，两者都在一个电路中。电路的工作原理类似于电谐振器，它存储能量以在电路的谐振频率下振荡。

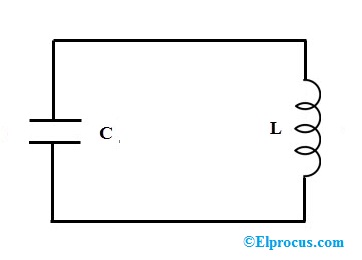

lc-oscillator-circuit
lc振荡电路

这些电路要么用于通过复合信号选择特定频率的信号，要么用于生成特定频率的信息。这些电路像各种电子设备中的主要组件一样工作，如无线电设备、滤波器、调谐器和振荡器等电路。这个电路是一个完美的模型，可以想象能量的耗散不会因为电阻而发生。这个电路的主要功能是通过最小的阻尼振荡，使电阻尽可能小。

LC振荡器推导

当振荡器电路使用时变频率以稳定的电压通电时，之后RL的电抗以及RC也发生变化。因此，当与i/p信号形成对比时，o/p的频率和幅度可以改变。

电感电抗和频率可以彼此成正比，而频率和容抗可以彼此成反比。因此，在较低的频率下，电感器的电容电抗非常小，表现为短路，而电容电抗更高，表现为开路。

在更高的频率下，会发生相反的情况，即容抗充当短路，而感抗充当开路。电感器和电容器特定组合的电路将变为调谐或谐振频率，电容和电感的电抗相同并彼此停止。

因此，电路中会有简单的电阻来对抗电流，因此电压不会产生LC相移振荡器借助谐振电路的电流。因此，电流和电压的流动将是同相的。

持续振荡可以通过向电感器和电容器等部件提供电压来实现。因此，LC振荡器使用LC或储能电路来产生振荡。

振荡频率可以由储能电路产生，储能电路完全依赖于电感器、电容器的值及其谐振条件。因此，可以使用以下公式来表示。

XL=2*π*f*L

XC=1/（2*π*f*C）

我们知道，在共振时，XL等于XC。因此，方程式将变成如下所示。

2*π*f*L=1/（2*π*f*C）

一旦方程可以被缩短，那么方程LC振荡器频率包括以下内容。

f2=1/（（（2π）*2 LC）

f=1/（2π√（LC））

LC振荡器的类型

LC振荡器分为不同类型，包括以下类型。

调谐集电极振荡器

这种振荡器是LC振荡器的一种基本类型。该电路可以通过并联连接振荡器的集电极电路，由电容器和变压器构成。储能电路可以由变压器的电容器和主变压器形成。变压器的次级将储能电路内产生的振荡的一部分反馈到晶体管的基极。请参阅此链接了解有关调谐集电极振荡器的更多信息

调谐基极振荡器

这是一种LC晶体管振荡器，无论该电路位于晶体管的两个端子（如地和基极）之间。调谐电路可以通过使用电容器和变压器的主线圈来形成。变压器的次级线圈用作反馈。

哈特利振荡器

这是一种LC振荡器，谐振回路包括一个电容器和两个电感器。电容器并联连接，电感器串联连接到串联的组合。这个振荡器是由拉尔夫·哈特利在1915年制造的。他是一位美国科学家。典型的哈特利振荡器的工作频率范围为20kHz-20MHz。它可以通过使用FET、BJT或其他运算放大器来识别。请参阅此链接了解更多关于Hartley振荡器的信息

科尔皮茨振荡器

这是另一种振荡器，只要储能电路可以用一个电感器和两个电容器构建。这些电容器的连接可以串联完成，而电感器可以朝着电容器的串联组合并联连接。

这个振荡器是由科学家Edwin Colpitts于1918年制造的。该振荡器的工作频率范围为20 kHz–MHz。与哈特利振荡器相比，该振荡器包括优越的频率强度。请参阅此链接了解更多关于Colpitts振荡器的信息

克拉普振荡器

这个振荡器是Colpitts振荡器的一个变体。在这种振荡器中，可以将一个额外的电容器串联连接到储能电路内的电感器。这种电容器在可变频率的应用中可能会变得不均匀。这个额外的电容器将剩余的两个电容器与晶体管参数效应（如结电容）分开，并提高了频率强度。

应用

这些振荡器广泛用于产生高频信号；因此这些也被称为RF振荡器。通过使用电容器和电感器的实际值，可能会产生更高的频率范围，如>500 MHz。

LC振荡器的应用主要包括无线电、电视、高频加热和RF发生器等。该振荡器使用储能电路，该电路包括电容器“C”和电感器“L”。

LC振荡器和RC振荡器的区别

我们知道RC网络提供再生反馈，并决定RC振荡器内的频率操作。我们上面讨论的每个振荡器都使用谐振LC谐振电路。我们知道这个储能电路是如何将能量存储在电路中使用过的元件（如电容器和电感器）中的。

LC和RC电路之间的主要区别在于RC振荡器内的频率决定装置不是LC电路。考虑一下，由于谐振回路中振荡器的作用，LC振荡器的操作可以像A类或C类那样使用偏置来完成。RC振荡器应该使用A类偏置，因为确定RC频率设备不包含谐振电路的振荡能力。

因此，这一切都是关于什么是LC振荡以及使用该电路的偏差。这里有一个问题要问你，LC电路的优点是什么？
