双调谐放大器的工作原理及其应用
双调谐放大器是调谐放大器的一种。该电路的设计可以使用电感耦合的两个调谐电路来完成。初级调谐电路包括L1、C1，而次级电路。。。
双调谐放大器是调谐放大器的一种。该电路的设计可以使用电感耦合的两个调谐电路来完成。初级调谐电路包括L1、C1，而次级电路包括L2、C2。这里，L1C1和L2C2是电感器和电容器。在电路的集电极端子中，调谐电路中的耦合变化将导致频率响应曲线形状的变化。通过调整双调谐电路中两个线圈之间的适当耦合，可以获得必要的结果。本文概述了双调谐放大器的结构和应用。
什么是双调谐放大器？
这是一种调谐放大器，它使用两级之间的变压器耦合，就像两个绕组的电感一样。这些绕组的调谐可以在电容器上单独进行。
对于变压器，存在一个系数的临界值，其中放大器的频率响应甚至可以在通带内达到最大值，并且在谐振频率下增益可以最高。耦合可以由大于过耦合的设计来使用，以在通带的中间以微小的增益损失为代价来获得更宽的BW水平。
放大器中的多级级联可以导致整个放大器中的带宽减少。这些级的BW包括单个级的BW的80%。忽略带宽损失的这些调谐的替代品被称为交错调谐。这些放大器可以被规划到预先安排的带宽，该带宽优于任何单个级的BW。但是，这种调谐需要几个阶段&与双重调谐相比，包括更少的增益。
双调谐放大器的结构与运行
这个放大器的结构可以通过下面的电路来理解。该电路可以用两个调谐电路构建，即放大器集电极段内的L1C1和L2C2。
在整个公共耦合技术中，像L1C1这样的初级调谐电路的o/p处的符号可以与像L2C2这样的次级调谐电路耦合。该电路的其他细节类似于单调谐放大器。
活动
必须放大的信号是高频信号，并且它被提供给放大器的i/p。像L1C1这样的主调谐电路可以被调谐到i/p信号频率。
在这种状态下，调谐电路向信号频率提供高电抗。因此，在初级调谐电路的o/p处可以看到巨大的o/p，然后它使用互感与次级调谐电路（如L2C2）耦合。这些电路被广泛用于连接电视和无线电接收机的不同电路。
频率响应
该放大器具有独特的耦合特性，在决定放大器的频率响应方面具有重要意义。双调谐电路之间的互感量决定了耦合量，从而决定了电路的频率响应。要想了解互感的性质，必须了解互感的基本原理。
互感器
当载流线圈大约产生一些磁场，但又有一个线圈靠近该线圈时，它将处于主线圈的磁通量区域，之后变化的磁通量在次级线圈内产生EMF。如果第一个线圈被命名为初级线圈，那么第二个线圈可以被命名为次级线圈。一旦由于主线圈的磁场变化而在次级线圈内感应出EMF，则称为互感。

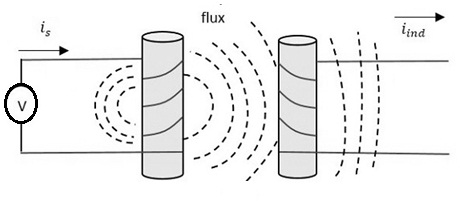

在上图中，源电流和感应电流用i表示<sub>s&我印度独立电力公司磁通量表示线圈周围形成的磁通量，它将增加次级线圈。
通过施加电压，形成电流供应和通量。当电流变化时，通量发生变化，并产生i印度独立电力公司由于互感等特性，在次级线圈内。
联轴器
基于互感的概念，耦合如下图所示。由于两个线圈间隔开，初级线圈的磁链不会连接到次级线圈。在这里，两个线圈用L1和L2表示。在这种状态下，这些线圈具有松散耦合。在这种状态下，L2线圈的反射电阻很小，谐振曲线很陡峭。
当两个线圈排列在一起时，它们具有紧密耦合。在这些形式下，反射电阻将是巨大的&电路较小。增益最大值的两个位置分别在谐振频率的上方和下方获得。
带宽

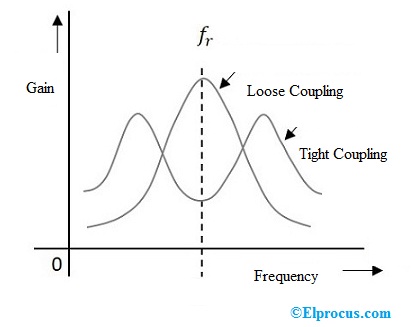

该放大器的带宽如上图所示，表示BW随着耦合量的增加而增加。在双调谐电路中，除了耦合之外，决定因素不是Q。由此，我们可以得出结论，对于已知频率，当耦合更紧密时，带宽将更大。
带宽方程如下
体重数据传输时间=千英尺r
在上面的等式中
'体重数据传输时间’是双调谐电路的BW
“K”是耦合系数
“fr”是一个谐振频率。
优势
双调谐放大器的优点包括以下几点。
- 双调谐放大器的主要优点是在输入和输出端包括调谐电路的放大器
- 它的带宽很窄。
- 该电路的另一个优点是使用前一相位的阻抗匹配等。
- 3 dB BW较大
- 它给出了包括平坦侧面的频率响应。
- 当总增益增加时，灵敏度将增加。这里的灵敏度是指接收微弱信号的能力。
- 选择性得到提高。
缺点
双调谐放大器的缺点包括以下几点。
- 这些不适合放大音频频率
- 如果频带增加，那么这种设计就会变得复杂
- 该设计使用了电容器和电感器等调谐元件，因此电路成本高昂且体积庞大。
双调谐放大器的应用
双调谐放大器的应用包括以下几个方面
- 它被用于超外差接收机，如中频放大器。
- 它被用于卫星转发器，就像中频放大器一样。
- 这些放大器用于超高频无线电中继系统。
- 它被用于频谱分析仪，如极窄带中频放大器
- 这些放大器像用于视频放大的宽带调谐放大器一样使用。
- 这些放大器与接收器中的RF放大器一样使用。
因此，这一切都是关于双调谐放大器的，并且可以定义为在放大器的集电极处具有双调谐部分的放大器。这里有一个问题要问你，什么是调谐放大器？
