电子滤波器是一种信号处理滤波器，有电路形式。滤波器的主要功能是允许滤波器负载的直流分量，并阻断整流器输出的交流分量。因此，滤波器电路的输出将是一个稳定的直流电压。滤波器电路的设计可以使用电阻器、电容器和电感器等基本电子元件来完成。电感器包括这样一种特性，即它只允许直流信号以及阻断交流。类似地，电容器的特性是阻断直流信号并提供交流信号。基本上，电子滤波器从我们所应用的信号中去除了不必要的频率分量，并改进了所需的频率成分，如有源/无源、模拟/数字、HPF、LPF、BPF、BSF、采样/连续时间、线性/非线性、IIR/FIR等。有一些重要的滤波器，如电感滤波器、pi滤波器、电容滤波器和LC滤波器。


什么是Pi Filter？

Pi滤波器是一种具有两端口、三端子块的滤波器，包括三个元件，其中每个元件包括两个端子：第一个元件通过i/p连接到GND端子，第二个端子通过i/p到o/p的端子连接，第三个元件通过o/p到GND的端子连接。电路的模型就像一个“圆周率”符号。电路中使用的元件是电容器和一个电感器。

Pi滤波器的意义

滤波器的重要性在于获得无纹波的直流电压。基本上，滤波器在消除整流器的o/p电压中的AC波纹的同时是有效的。然而，Pi滤波器在消除波纹的同时效率更高，因为它在电路的输入区域上包括额外的电容器。

Pi滤波器电路/设计

pi滤波器电路的设计如下所示。该电路设计有两个滤波电容器，即C1和C2，以及一个用“L”表示的扼流圈。这三个组成部分以希腊字母pi的形式排列。这就是电路被命名为pi滤波器的原因。这里C1连接在整流器的o/p两端L’串联连接，‘C2’跨负载连接。仅示出了滤波器的一个部分，然而经常使用许多相等的部分来进行平滑动作。

ding="async" class="size-full wp-image-36922" src="https://uploads.9icnet.com/images/aritcle/20230518/pi-filter.jpg" alt="pi-filter" width="480" height="300" sizes="(max-width: 480px) 100vw, 480px">
pi滤波器

Pi过滤器工作

整流器的输出施加在滤波器的输入端子上，如1和2。下面将讨论滤波器电路中这三个部件的滤波作用。

这个第一滤波电容器（C1）对整流器o/p输出的交流分量提供小电抗，因为它对直流分量提供无限电抗。因此，电容器C1避免了大量的交流分量，而直流分量保持其朝向扼流圈“L”的行程

这个扼流圈（L）为直流部件提供近似零电抗，为交流部件提供高电抗。因此，它允许直流分量通过它供电，而无偏置的交流分量可以被阻断。

这个第二滤波电容器（C2）避免扼流圈未能阻断的交流分量。因此，负载上只显示直流分量。

特点

这个Pi滤波器的特性是在小电流消耗上产生高o/p电压。在这些滤波器中，主要的滤波作用可以通过C1输入上的电容器来实现。剩余的AC波纹通过第二电容器和电感器线圈进行滤波。

高电压可以在滤波器的o/p处获得，因为整个输入电压进入C1电容器的输入端。C2电容器和扼流圈两端的电压降非常小。

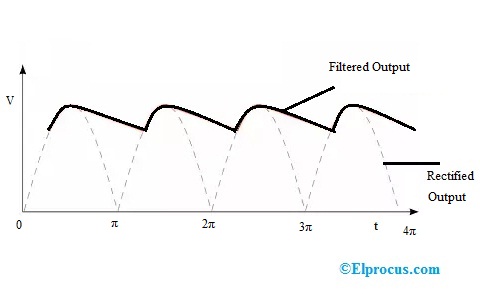

pi-filter-characteristics
pi滤波器特性

因此，这是Pi电容器的主要优点，因为它提供了高电压增益。然而，除了高o/p电压之外，pi滤波器的电压调节非常差。这是由于整个负载的电流增加导致输出电压降低。

pi滤波器的电压可以表示为

五、<sub>r=我直流/2立方英尺

当在pi滤波器中C=C1时，o/p电压的RMS值可以表示为

五、交流有效值=五、r/ π√2

替换上面表达式中的“Vr”值

五、交流有效值=五、r/π√2=1/π√2*I直流/2fC1=一直流Xc1√2

在这里Xc1=1/2ωc1=1/4πfc1

上述方程是i/p电容器在二次谐波失真时的电抗。

纹波电压可以通过乘以Xc2/XL来获得

现在V’交流有效值=伏交流有效值Xc2/XL=我直流Xc1√2*Xc2/XL

pi滤波器的纹波因子公式为

γ =伏交流有效值/直流电压

=Idc Xc1 Xc2√2/V直流十、L

=Idc Xc1 Xc2√2/Idc XL=Idc Xc1 Xc2√2/Idc RLXL

=Xc1 Xc2√2/RLXL

γ =√2/RL*1/2ωc1*1/2ωc2*1/2ωL

= √2/8 ω3.C1二氯二苯醚L

优点和缺点

这个pi滤波器的优点包括以下内容。

  • 输出电压高
  • 波纹系数低
  • 峰值反向电压（PIV）高。

这个pi滤波器的缺点包括以下内容

  • 电压调节不良。
  • 大号
  • 重量
  • 昂贵的

应用

这个pi滤波器的应用包括以下内容。

  • pi滤波器的应用主要包括用于检索调制后的精确信号的通信设备。
  • 该滤波器主要用于衰减信号和电源线内的噪声。
  • 在通信中，信号可以被转换成几个高频。然而，在接收机端，这些滤波器适用于解调精确的频率范围。

因此，这一切都是关于pi滤波器的概述。因此，这一切都是关于π滤波器的。滤波电路用于消除整流器电路中的交流分量。但是这个电路允许直流分量到达负载。这种电路可以用电阻器、电容器和电感器等无源元件来构建。滤波器的作用主要取决于元件的电气特性。在电路中，电感器阻挡直流电并允许交流流过，而电容器阻挡直流电流并允许交流。这里有一个问题，π滤波器的另一个名字是什么？
