什么是变压器整流器及其应用
1958年，电子和起重机航空航天引领了飞机交流到直流电源转换的持续发展。TRU（变压器整流器单元）提供高效、经济且稳定的功率变化。。。
1958年，电子和起重机航空航天引领了飞机交流到直流电源转换的持续发展。TRU（变压器整流器单元）提供高效、经济、稳定的功率变化，同时满足目前最新的严格电能质量要求。全球领先的商用飞机变压器整流器和自动变压器整流器供应商。他们提供经过现场验证的、极其一致的解决方案，范围从125安培到250安培。
什么是变压器整流器？
变压器整流器的定义是在同一储能器内包含晶闸管或二极管的变压器，还包括电压调节。这些变压器用于工业过程。这个过程可以使用一个重要的直流电源来完成。使用变压整流器的工业过程主要包括电解、直流牵引、大型变速传动系、冶炼作业等。这种变压整流器的应用将推动设计考虑，包括以下方面。
- 晶闸管使用类似连接的桥式，用于更高的电压
- 相间连接用于低电压和高电流等应用
- 脉冲数（带相移的6、12及以上）
- 谐波问题和涡流。
电压调节可以通过高压区域上的有载分接头或无载变换器来实现。在次级区域中的可饱和反应器的帮助下，可以获得精细水平的这种调节。调节单元可以固定，也可以分开。
最重要的功能
变压器整流器的特点包括以下几点。
- 油和风冷
- 不同类型的控制，如手动-可变或分接控制、恒定电流、电流电压、自动参考以及选择控制。
- 太阳能的控制
- 使用GPS接口的电流断路器
- 用于远程控制和监控的SCADA
- 通过GSM数据记录器进行远程监控
- 数据记录器
- 通过PLC进行远程控制和监控
- 时间累加器或小时运行表
- O/p电流为10A至400 A
- O/p电压为28 V DC
- 校正12个脉冲，否则为24个脉冲
- 经过现场验证的长寿命风扇
- 可靠性和简洁性方面的无管制设计
- 谐波失真低，输入功率卫生
变压器整流器工作原理
TRU或变压器整流器单元将变压器和整流器功能合并为一个单元。TRU的主要功能是将交流电转换为直流电。这种转换被称为整流。TRU的不同形式主要包括氧化硒、汞弧阀、硅基二极管和半导体二极管。
除了将交流电变为直流电外，这种电流还被用作电源。这些整流器检测火焰、无线电信号和火焰。此外，这些可以用于广泛的应用，如为无线电、电视、计算机和其他需要稳定直流电源的设备供电。
此外，这些整流器提供焊接所需的极极化电压。在这种情况下，电源对于控制电路的输出电流至关重要。这是通过使用桥式整流器恢复二极管来实现的，桥式整流器可以携带可以通过开关控制的输出电压。
整流器在需要高电流的行业中非常有用。因此，机械师应确保在其精确设置范围内使用正确类型的整流器。
变压器整流器单元电路图

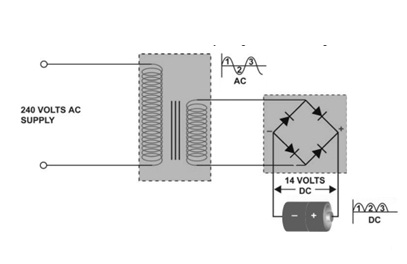

TRU用于将交流电转换为平滑直流电。汽车电池充电器中使用的变压器整流器的电路图如下所示。
此TRU设备使用240伏交流电，并将其转换为14伏左右的电压用于电池充电。这个过程可以通过变压器来实现。首先，它将电压从交流降压到一个合理的阶段，然后通过桥式整流器组件将其转换为直流。
大多数飞机的大型交流发电机系统都包含固定的变压器整流器单元，它们的功能原理相似，尽管它们有点特别复杂。
固定在飞机上的TRU通常可以由115 V 400 Hz的三相交流电供电，并通过三相星形绕线变压器降压，该变压器使用六个整流桥组件转换为28 VDC。之后，TRU的o/p被馈送到飞机的直流母线。
每个TRU的基本保护主要包括过热和反向电流。
不同类型
TRU（变压器-整流器单元）的分类可以根据输入和输出电源进行。他们是
交流操作TRU
交流操作TRU的输入电源为三相或单相，而输出电源高达100 V DC和1200 Amps DC。
直流操作CPPSM装置
直流操作CPPSM装置的输入电源最高可达48V DC，而输出电源最高可达50 V DC和50 Amps DC。
交直流操作整流装置
交流/直流操作整流器单元的输入电源为单相或三相交流电源，否则最高可达48 V直流电源，而输出电源最高可达50 V直流电和50 Amps直流电。
危险区域应用
危险区域应用的输入电源为单相或三相，否则最高可达48 V DC电源，而输出电源最高可达100 V DC和100 Amps DC。
应用
变压器整流器的应用主要包括以下方面
- 飞机直流母线电源
- 公务机
- 商用直升机
- 本地和商务喷气式飞机
- 军用飞机
因此，这一切都与变压器整流器单元有关。最后，从上面的信息中，我们可以得出结论，这些用于飞机巴士、商用飞机、军事运输，在军队中用于教练机和战斗机等。这里有一个问题要问你，什么是半波整流变压器？
