BC547晶体管的工作原理及其应用
像晶体管一样的半导体器件是一种进行电气控制的开关。它由三个端子组成，如i/p、o/p和控制线。它们被命名为发射极（E）、集电极（C）和基极（B）。晶体管。。。
像晶体管一样的半导体器件是一种进行电气控制的开关。它由三个端子组成，如i/p、o/p和控制线。它们被命名为发射极（E）、集电极（C）和基极（B）。晶体管的工作原理就像开关和放大器一样，将声波从音频转换为电子信号。晶体管体积更小，寿命长，可以在低电压电源下工作。第一个晶体管是用锗（Ge）设计的。在现代电子技术中，它是基本的组成部分，用于各种电气和电子系统。本文概述了BC547晶体管的工作原理及其应用。
什么是BC547晶体管？
BC547晶体管是一个NPN晶体管。晶体管只不过是电阻的转移，用来放大电流。该晶体管基极端子的小电流将控制发射极端子和基极端子上的大电流。这种晶体管的主要功能是放大和切换。这个晶体管的最大增益电流是800A。
类似的晶体管类似于BC548和BC549。这种晶体管在其特性的优选区域中工作在固定的直流电压下，这被称为偏置。此外，该晶体管的系列可以根据电流增益分为三组，如BC547A、BC547B和BC547C。

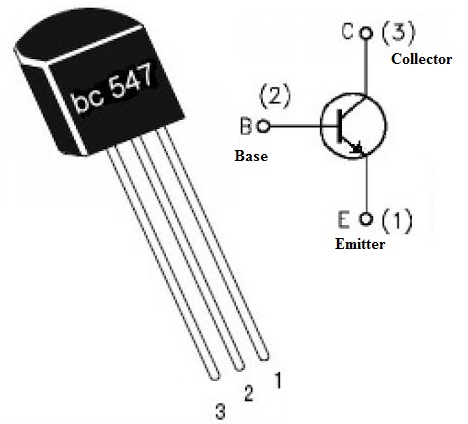

BC547晶体管引脚配置
BC547晶体管包括三个引脚，其中包括以下内容。
- 引脚1（集电极）：此引脚用符号“C”表示，电流将通过集电极端子。
- 引脚2（基极）：此引脚控制晶体管偏置。
- 引脚3（发射器）：电流通过发射器端子输出
晶体管作为放大器工作，同时在有源区工作，以放大各种配置下的电压、电流和功率。放大器电路使用三种配置，包括以下配置。
- 共射极（CE）放大器
- 共集电极（CC）放大器
- 共基极（CB）放大器
从以上三种配置来看，CE是使用最广泛的配置。
晶体管的工作状态
BC547晶体管的工作状态包括以下几种。
- 正向偏置。
- 反向偏移。
在正向偏置模式下，发射极和集电极等两个端子被连接，以允许电流流过。而在反向偏置模式中，它不允许电流流过，因为它是一个开路开关。
特征
BC547晶体管的特点包括以下几点。
- 直流电流增益（hFE）=800 A
- 持续Ic（集电极电流）=100mA
- VBE（发射极-基极电压）=6V
- IB（基极电流）=5mA
- 晶体管的极性为NPN
- 过渡频率为300MHz
- 它可以在半导体封装中获得，如92
- 功耗为625mW

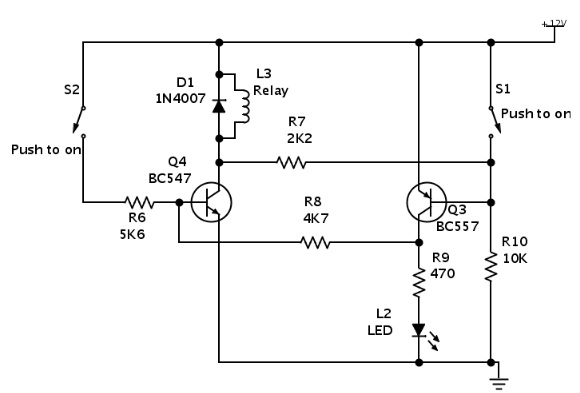

BC547晶体管电路图
使用晶体管BC547的ON/OFF触摸开关如下所示。一旦给电路供电，电路就会被激活。一旦给电路供电，继电器就会进入关闭模式。因此，Q3晶体管的基极端子在整个R7电阻器中为高电平，以保持在截止状态。
当S2开关接通时，Q4晶体管将开始导通，继电器“L3”可以被锁存。Q3晶体管的基极端子将被向下拉，然后L2 LED将闪烁以指示电源接通。Q4晶体管接通是因为晶体管Q3集电极端子的电压使用R8电阻器
当开关S1被按下片刻时，晶体管Q3的基极端子将被上拉，然后L2将截止，因为Q4晶体管的下拉基极贯穿R8电阻器，因此继电器L3将截止。
此晶体管的注意事项
此晶体管的注意事项包括以下内容。
- 为了使晶体管在电路中长时间运行，它的负载增加不超过100mA是非常重要的。
- 晶体管两端的电压不应超过45V DC。
- 基极电阻器应用于提供饱和所需的电流。
- 将温度保持在+150℃以上至-65℃之间。
- 连接电路时，务必验证晶体管的三个端子，否则可能会降低性能并损坏电路。
应用
BC547晶体管的应用包括以下几个方面。
- 这种BC547晶体管是通用的，广泛使用，它被用作不同类型晶体管的替代品和替代品。因此，它可以用于不同的电子电路
- BC547的最大转换频率为300MHz，因此它在射频电路中表现良好。
- 电流放大
- 音频放大器
- 开关负载＜100mA
- 晶体管达林顿对
- LED驱动器、继电器驱动器等驱动器。
- 音频、信号等放大器。。
- 达林顿对
- 快速切换
- PWM（脉宽调制）
这些晶体管用于构建包括以下内容的各种电气和电子电路。
- 报警电路
- LED闪光灯电路
- 水位指示器
- 基于传感器的电路
- 音频前置放大器电路
- 射频电路
- 触敏开关电路
- 热量传感器电路
- 湿度敏感报警器
- 锁存电路
- 路灯电路
- 基于一个通道的继电器驱动器
- 音量水平指示
因此，这一切都与BC547晶体管有关，它是一个NPN BJT。晶体管通常用于放大电流。晶体管基极端子的少量电流将控制晶体管集电极端子和发射极端子的高电流。这些晶体管专门用于开关和放大目的。电流的最高增益为800A。这里有一个问题要问你，BC547的优点是什么？
