什么是数字定时器：电路图及其工作原理
定时器是传统类型，分为两种类型，即模拟定时器和数字定时器。定时器是一种电子电路，它向系统产生周期性信号，可以改变数字。。。
定时器是传统类型，分为两种类型，即模拟定时器和数字定时器。计时器是一种电子电路，它向系统产生周期性信号，从而改变数字系统的状态。此计时器比传统时钟提供准确的结果。这个计时器是一个小型设备；在这种情况下，计时器与固定时间一起使用，因此一旦设置了所需的时间，它就会发出嘟嘟声。计时器可以是重置计时器的附加选项。这些计时器在各个领域都有很多应用。本文介绍了数字定时器及其工作原理
什么是数字定时器？
默认情况下，数字计时器将显示24小时60分60秒的时间。该计时器可以以小时、分钟和秒为单位显示实际时间，而传统时钟不如数字时钟准确。计时器是一种设备，可以显示小时、分钟和秒等各个方面的时间。
工作原理
数字定时器的工作原理是，它使用电源和不同的电子元件，时间如小时、分钟和秒。该定时器的电源要么是电池，要么是电源线连接，要么是由计数器控制的时钟传动装置。最后，它在LED或LCD屏幕上显示时间。
数字定时器电路图
下图是数字定时器及其结构可以在AT89C51微控制器、七段显示器、230V 50Hz变压器、桥式整流器、LM7805CT稳压器、12MHz晶体振荡器和蜂鸣器的帮助下完成。这些可以如该定时器电路的示意图所示进行布置。
该定时器的电源电路可以设计为变压器、桥式整流器和LM7805电压调节器。电源的布置如下图所示。

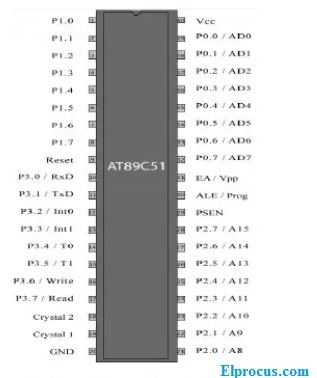

用于该电路的电源是变压器或简单的电池。为了方便起见，电池可以用于所有数字定时器设备。AT89C51单片机是一种低功耗、高性能的控制器。它有4kB的闪存PROM。它是一个40引脚的集成电路，有两个16位定时器/计数器，片上振荡器电路。AT89C51的详细引脚描述如下所示。
- 40个引脚分为四个端口，如端口0、端口1、端口2和端口3。其中最重要的引脚是
- 复位引脚9。此引脚用于重置微控制器的内部寄存器
- 引脚18和19连接到晶体振荡器，用于向电路提供稳定的振荡。晶体振荡器在11.0592兆赫的频率范围内产生振荡。
- 引脚40和引脚20用于Vcc和接地。AT89C51微控制器需要+5V电源才能正常工作。
- 引脚29、30和31用于存储。
- 端口3的引脚7可以连接到蜂鸣器，用于提醒用户特定的时间事件。
- 该定时器电路也可以用于定时器和警报的目的。蜂鸣器设备将帮助您向用户发出警报。所需的电源来自电源单元。
因此，如今数字定时器控制器是一种重要的设备，它在所有主要设备中都有很多应用。这也可以通过使用基本的微控制器和先进的CMOS器件来实现。区别仅在于电路的复杂性及其特点。只需放置一些传感器，如心跳传感器、GPS和跟踪传感器，就可以延长计时器。这里有一个问题要问你，数字定时器有哪些应用？
