有时，术语SMD被称为SMT（表面安装技术）。因此，像SMD这样的电容器可以采用不同的技术进行设计。SMDtechnology制造商的电容器很容易，因此可以很容易地进行批量制造。这种电容器设计可以包括两个引线，因此将这些组件放置在PCB上非常容易。通过使用这项技术，可以设计出不同类型的电容器，如钽和陶瓷。易于设计将降低组件的成本。这些是根据上面的代码识别的。由于连接灵活和体积小等特点，这项技术使用了现代设计。


什么是SMD电容器？

定义：目前，最常用的电容器是SMD电容器，因为其具有无引线、体积小和易于在印刷电路板（PCB）上布置等特点。这些在大批量生产中是完美的。这些电容器的性能非常好，尤其是在射频方面。

ding="async" class="wp-image-38573" src="https://uploads.9icnet.com/images/aritcle/20230518/SMD-capacitors.jpg" alt="SMD Capacitors" width="354" height="221" sizes="(max-width: 354px) 100vw, 354px">
SMD电容器

这个电容器的两个导体可以用绝缘体分开；这种绝缘体在储存电能时起着至关重要的作用。任何SMD电容器的主要功能是对电源进行充电和放电。

这种电容器的设计可以使用金属板来完成，其中这些金属板被介电材料分开。这个电容器的名字主要取决于这个电容器中使用的介电材料。根据电容器中使用的颜色类型，可以设计电容器边界。如果电解电容器的颜色是黄色，则其边界设计为棕色。类似地，如果电容器的颜色是黑色，则其边界设计为银色。

SMD电容器类型

SMD电容器根据使用的介电材料分为不同类型，如下所示。

多层陶瓷电容器

在这种类型的电容器中，陶瓷被用作介电材料。这些电容器是根据陶瓷的电气特性进行额定的。因此陶瓷的性能是多维的。与其他类型相比，电容器中使用的陶瓷将减小电容器的尺寸。在陶瓷电容器中，使用不同的陶瓷二氧化物，如锶钡、钛酸钡和二氧化钛等。

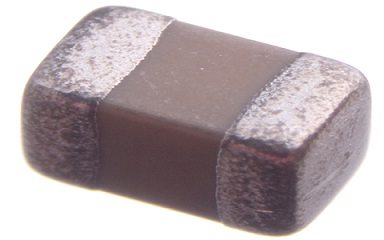

Ceramic Capacitor
陶瓷电容器

通过不同的陶瓷介电产品可以获得所需的温度系数。这种电容器的Di绝缘可以通过在两个导体之间使用不同层的介电材料来制备。一般来说，它的电极覆盖着银，因此它为这种电容器提供了优质的焊接性能。

钽电容器

与陶瓷电容器相比，钽电容器被广泛用于提供高水平的电容。根据这些电容器的设计结果和要求，有一些封装用于设计这些电容器。该电容器具有一些可通过标记、相应标准和编码方法识别的值。

Tantalum
钽

电解电容器

由于高水平的电容和低成本，这种电容器被用于SMD设计中。这些电容器经常标有电压及其值。在这种类型中，使用了两种方法。
第一种方法是包含µF值，而另一种方法是使用代码。在第一种方法中，当电容器标记为33并用6v表示时，电容器的值为33µF，使用的电压为6v。

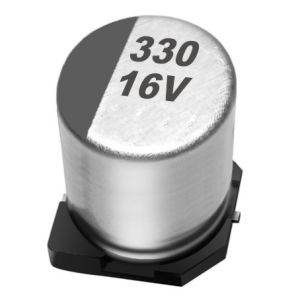

Electrolytic
电解

电解电容器及其电压的代码如下所示。

电容器代码

电压

E

2.5

G

 4.

J

6.3
A.

10

C

 16
D

20
E

25
五、

35

H

50

SMD电容器识别

SMD电容器可以根据陶瓷本体材料的颜色进行识别。

  • 像NPO和COG陶瓷这样的电容器通常有白色。它们的电容较小，范围从1pF到10pF。
  • 像X7R和X5R陶瓷这样的电容器通常有浅棕色。这些电容器的电容范围从nF到µF。
  • 像Y5V和Z5U陶瓷这样的电容器通常有黑色/深棕色。这些电容器的电容范围是极端的，然而，它们是极端非线性的，并且在高电压下产生低电容。
  • 电容器的电容必须在多种电压下谨慎测量。

SMD电容器尺寸

SMD电容器的尺寸和测量值如下所示。

大小 尺寸（毫米）

尺寸（英寸）

0201

 0.6 x 0.3 0.02 x 0.01

0603

 1.5 x 0.8 0.06 x 0.03

1206

 3.0 x 1.5

0.12 x 0.06
1812 4.6 x 3.0

0.18 x 0.12
0402 1.0 x 0.5

0.03 x 0.01

0805

 2.0 x 1.3

0.08 x 0.05

优势

SMD电容器的优点是

  • 小尺寸
  • 它的性能很高。
  • 它没有线索
  • 减少成本
  • 在制造过程中借助现代机器易于安排
  • 一旦制造速度提高，就有可能降低成本。

缺点

SMD电容器的缺点是

  • 这个电容器由于体积小，维修起来有点困难。
  • 它的热容量很低。
  • 由于尺寸太大，手动操作很困难
  • 如果把它带到外面，很容易损坏。

SMD电容器的用途

SMD电容器的应用包括以下方面。

  • 这些电容器用于不同的电子设备，因为它们的尺寸较小，并且能够布置在PCB上。
  • 因此，SMD电容器几乎适用于大规模生产的电子设备上的所有位置。

常见问题解答

1). 什么是SMD电容器？

这种电容器是一种电子元件，设计时将绝缘体放置在两个导体之间

2). SMT电容器有极性吗？

这些电容器没有极化？

3). SMT是什么意思？

SMD是指表面安装装置

4). 电解电容器的功能是什么？

这个电容器用于平滑滤波器的i/p和o/p。

5). 钽电容器有哪些应用？

这些电容器用于S&H电路。这些电路依靠低的流出电流来获得长的保持期。

因此，这一切都与SMD电容器数据表有关。这些电容器有两种类型，如钽电容器和陶瓷电容器。这些电容器具有许多优点，有助于设计高可靠性和高效的器件。但是，根据使用的材料、性能和成分，这两种电容器都会发生巨大变化。这里有一个问题，SMD电容器的极性是什么？
