想用 Multisim 14.0 对OPA695的功率放大电路进行仿真，但找不到OPA695这个元件，求解？
Multisim 14.0中找不到OPA695元件
rencong su 提问时间: 2023-09-14 20:49:34 / 已解决
如需获得 4个回答
answer 回答时间: 2023-09-14 21:16:51
rencong su 回答时间: 2023-09-14 21:41:12 谢谢！

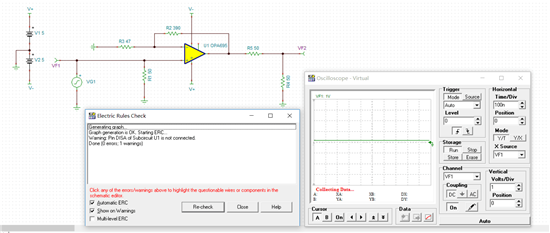

我试着用Tina-Ti V9对OPA695的功放电路进行仿真，运放的一个引脚我不知道怎么接，当此引脚悬空（见第一张图）仿真错误，当把那个引脚接地，仿真结果并不是我加的正弦信号。Seek help.

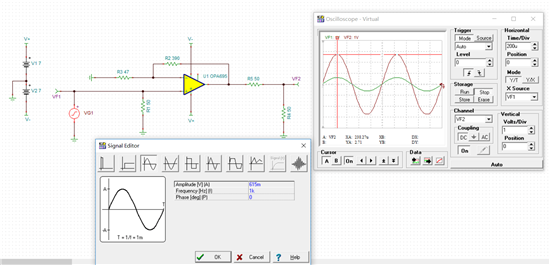

rencong su 回答时间: 2023-09-14 22:07:01 我知道了，那个运放引脚悬空的接法是正确的，至于刚才波形没出现，因为我没按Auto键，按完Auto键后波形就出来了，如下图
理论上G=4.65,实测G=4.4，结果符合理论。
anyway,thank you.
Kailyn Chen 回答时间: 2023-09-14 22:31:11运放的仿真建议以后直接采用TINA，很多运放提供了TINA reference model，即使没有的话，也提供了Pspice模型，也可导入到TINA中，根据自己实际需求搭建电路进行仿真，形象简便快捷。
