SMT或表面安装技术在电子设备的生产中提供了各种好处。通常，电气和电子元件包括引线，并且这些引线的布置可以通过PCB或印刷电路板上的孔来完成。但是，SMT用触点取代了元件的引线。因此，组件可以直接放置在PCB上，以便于焊接。SMD中使用了不同种类的元件，如SMD电容器、SMD电阻器等。这些元件使用表面安装技术用于不同的电子器件制造行业。因此，它允许对电子PCB进行非常快速和一致的设计。


什么是SMD电阻器？

定义：使用表面安装技术的电阻器被称为SMD电阻器。这些电阻器被大量使用。在大多数制造业中，都使用这种技术。这项技术通过实现高水平的自动化、制造、提高可靠性、小尺寸的高功能范围而得到改进，并大幅降低了成本。

ding="async" class="size-full wp-image-39271" src="https://uploads.9icnet.com/images/aritcle/20230518/Resistor-3.jpg" alt="Resistor" width="341" height="175" sizes="(max-width: 341px) 100vw, 341px">
电阻器

SMD电阻器具有低功耗、低杂散电容和低杂散电感。这些组件有不同的尺寸，具有流行的值，如E3到E192，但其中一些现在很小，不容易物理处理。这些电阻器抵抗电流，保护、操作或以其他方式控制电路。每个电阻器将具有永久电阻值，否则它们可能在一定范围内变化。这些部件将减少电流或电压信号。这些是现代电子设备的基本组成部分。

SMD电阻器结构

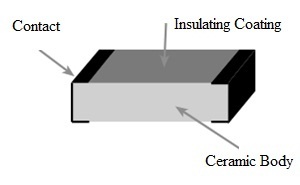

这些电阻器有矩形形状，也被称为片式电阻器。电阻器的一侧是金属化的，它们可以通过其焊盘布置在PCB上。SMD电阻器的结构如下所示。

SMD Resistor Construction
SMD电阻器结构

这种电阻器的设计可以使用陶瓷/氧化铝物质来完成。电阻器的电阻可以根据所使用的厚度、长度和材料来计算。这些电阻器使用具有连续层的保护涂层进行封装。保护层可以避免机械损伤，但可以阻止湿气和其他污染物的进入。

这些电阻器是使用金属膜或金属氧化物制造的。这些都通过坚固的涂层得到保护。因此，这些是稳定的，具有良好的时间耐受性和良好的温度。此电阻器的横截面将显示电阻元件和其他区域。

该电阻器在每一端的终端将是电阻器的总作用。这里，镍层用于电阻器元件和终端的内部连接。它的外层使用锡基层，为这些部件提供高质量的可焊性。

SMD电阻器封装

SMD电阻器封装及其尺寸如下所示。对于不同的包装样式，以下给出了以毫米和英寸为单位的尺寸。

  • 对于2512封装类型，尺寸为6.30 x 3.10毫米和0.25 x 0.12英寸
  • 对于2010包装样式，尺寸为5.00 x 2.60毫米和0.20 x 0.10英寸
  • 对于1812封装样式，尺寸为4.6 x 3.0毫米和0.18 x 0.12英寸
  • 对于1210封装样式，尺寸为3.20 x 2.60毫米和0.12 x 0.10英寸
  • 对于1206封装样式，尺寸为3.0 x 1.5 mm和0。0.12 x 0.06英寸
  • 对于0805包装样式，尺寸为2.0 x 1.3毫米和0.08 x 0.05英寸
  • 对于0603包装样式，尺寸为1.5 x 0.08毫米和0.06 x 0.03英寸
  • 对于0402包装样式，尺寸为1 x 0.5毫米和0.04 x 0.02英寸
  • 对于0201封装样式，尺寸为0.6 x 0.3毫米和0.02 x 0.01英寸

规格

这些电阻器由不同的制造公司根据规格进行设计。因此，必须检查制造商对该电阻器的额定值。但这是可以通过对评级进行一些概括来实现的。SMD电阻器规格包括以下内容。

  • 额定功率
  • 温度系数
  • 容忍

额定功率

在设计任何组件时，都需要仔细考虑额定功率。在SMD电阻器中，与使用线端元件的电路相比，可以耗散的功率电平较小。下面列出了不同尺寸SMD电阻器的一些额定功率。额定功率将根据制造商及其类型进行更改。

  • 对于2512封装类型，额定功率为0.50（1/2）W
  • 对于2010封装样式，额定功率为0.25（1/4）W
  • 对于1210封装类型，额定功率为0.25（1/4）W
  • 对于1206封装类型，额定功率为0.125（1/8）W
  • 对于0805封装类型，额定功率为0.1（1/10）W
  • 对于0603封装类型，额定功率为0.0625（1/16）W
  • 对于0402封装类型，额定功率为0.0625至0.031（1/16至1/32）W
  • 对于0201封装类型，额定功率为0.05 W

这些是不同封装样式的典型额定功率。与所有组件类似，其最大额定值必须为0.5，否则为0.6。

温度系数

通过使用金属氧化物膜，这些电阻器将给出良好的温度系数。与引线电阻器相比，该电阻器中使用的技术更好。基于此，它将在不同的电路中提供良好的温度稳定性。

容忍

该电阻器的相对公差值分别为1%、2%和5%。这些是通过金属氧化物膜设计的。

SMD电阻器标记

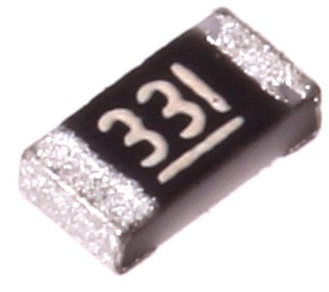

SMD电阻器的尺寸非常小，如0201。当电阻器经常装载在机器上的卷轴内时，它将自动放置，然后对卷轴进行标记。一旦标记了电阻器，则在含铅部件中使用的颜色代码之前使用数字。使用了不同种类的编码系统，它们使用三位数或四位数。这些数字被称为电阻代码。通过使用这些代码，可以识别电阻器的电阻值。这些数字包括一个乘数和两个重要数字。

Markings
标记

优势

SMD电阻器的优点是

  • 大小
  • 电感将减小
  • 容忍
  • 精确

缺点

SMD电阻器的缺点是

  • 返工
  • 额定功率

因此，这一切都是关于SMD电阻器的概述。每年，这些电阻器的产量都是数十亿。因此，这些在每个电子和电路中都是可用的。这些非常易于设计和使用，尤其是在以极低的成本大量使用时。该电阻器中使用的技术是SMD。这里有一个问题要问你，SMD电阻器有哪些应用？
