什么是铁氧体磁珠：工作原理及其用途
具有高性能和高分辨率的射频系统和转换器需要低噪声的电源设计才能获得最佳性能。因此，对电源中的噪声进行滤波，减少模拟和模拟之间的高频串扰。。。
具有高性能和高分辨率的射频系统和转换器需要低噪声的电源设计才能获得最佳性能。因此，需要对电源中的噪声进行滤波，并减少模拟和数字域之间的高频串扰，特别是在收发器和混合信号转换器上。一种用于过滤高频电源噪声的有效技术被称为铁氧体磁珠。它是一种无源器件，用于过滤宽频率范围内的高频噪声。它在其提议的频率范围内变成电阻，并以热的形式分散噪声能量。这可以通过串联电源来实现。它经常与珠子两侧的接地电容器结合在一起。因此，这可以形成LPF网络，并降低高频电源的噪声。
什么是铁氧体磁珠？

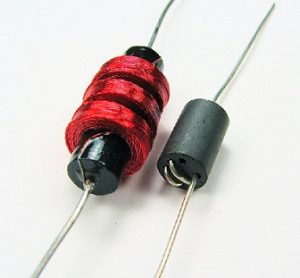

由空心圆柱体中的铁氧体材料制成的磁珠，为衰减或抑制电子电路中的高频铁氧体磁芯和噪声提供了简单而经济的技术，称为铁氧体磁珠。它的替代名称是铁氧体块、铁氧体环、铁氧扼流圈或EMI滤波器。在这里，铁氧体是一种半磁性的黑色物质。铁氧体被包裹在塑料或橡胶材料中，以保护和保持该焊道的位置。当电源线被布置在珠子内时，它的性能就像RF抑制器。
铁氧体磁珠的阻抗范围主要取决于频率，因为在较低的频率下，它具有低阻抗，而在较高的频率下具有高阻抗。因此，在高频下，它具有射频干扰噪声和电磁干扰。这些频带利用铁氧体陶瓷内的高频电流耗散来制造基于高频噪声的抑制装置。
铁氧体磁珠电感
如果我们观察任何一种铁氧体磁珠（如ILBB-0603）的数据表，那么我们可以简单地观察三种电气规格，如直流电阻、阻抗和额定直流。根据阻抗值，我们可以通过使用以下公式来发现特定频率的电感值。
XL=2πfL

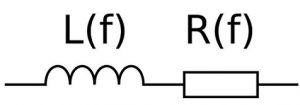

铁氧体磁珠符号可以用电路中的电感器来表示，该电感器与电阻器串联，如以下电路所示
不同类型
铁氧体磁珠分为两种类型，即芯片铁氧体珠和线绕铁氧体珠子。这些珠子对降噪有不同的反应。例如，线绕式可以在很宽的频率范围内工作，但它们在直流设置中提供低电阻。因此，为了正确使用它们，我们需要认识到它们的电磁特性，以及它们在整个使用过程中是如何变化的。
铁氧体磁珠的加工
铁氧体带是一种无源电子元件，其主要功能是抑制电源线上的高频信号。该磁珠的布置可以在进入特定设备的电源线或接地线的区域中进行，例如笔记本电脑或笔记本电脑充电器铁氧体磁珠的电源线。
铁氧体磁珠的工作原理是法拉第定律，该定律规定导体区域的磁芯在高频信号出现时产生反EMF，从根本上衰减铁氧体频率的响应。典型的珠子可以从特定的制造商那里获得，比如Coilcraft，因为特定的项目可能需要定制的珠子。
像铁氧体这样的磁性材料被布置在电源的区域中，该区域允许电感阻抗源使信号通过整个线路。实际上，珠子是一种非线性部件。铁氧体磁珠的频率特性将帮助您理解其简化的电路模型。但是，这些特性可以作为温度和电流的函数进行修改。
铁氧体磁珠有什么用途？
铁氧体磁珠电感器主要用于衰减电子元件中的高频信号，因为铁氧体磁珠的阻抗是电感性的。一旦铁氧体扼流圈被布置在电源线上并连接到设备上，它就可以消除电源连接上出现的高频噪声。
铁氧体箝位器的使用是噪声控制的几种方法之一，如SMPS或开关模式电源的噪声控制。因此，像铁氧体滤波器一样的铁氧体磁珠应用将提供传导EMI的控制和去除。
在这些珠子（如滤波器）的许多应用之间，电源滤波器珠子或EMI滤波器珠子通常可以针对特定的DC阈值进行额定。高于特定值的电流可能会损坏组件。困难的是，这个边缘受到热量的严重影响。当温度升高时，额定电流将迅速下降。
铁氧体阻抗可能受到额定电流的影响。当直流电增强时，该磁珠将失去电感并饱和。在相对较高的电流下，可以最大限度地减小珠的阻抗。
如何选择铁氧体磁珠？
选择铁氧体磁珠并不困难，但你想知道如何为你的设计进行选择，那么磁珠的规格起着关键作用。如果您的电路板在精确的频率范围内经历传导EMI，您需要降低这些频率，之后这可能是您电路设计的正确选择。
根据这些磁珠的感应性能，这些磁珠降低高频是正常的。但是，珠子不能作为宽带LPF，因为它们可以简单地帮助减少精确的频率范围。你应该选择一个磁珠范围和扼流圈，只要你不喜欢的频率在它的电阻带内。
在为您的电路设计选择精确的磁珠之前，您必须观察设计者是否可以为您提供铁氧体磁珠的阻抗与负载电流电弧。如果您的负载电流非常高，那么您需要选择一种能够在不损失和使其阻抗在首选频率范围内饱和的情况下抵抗负载电流的磁珠。
用于EMI抑制的铁氧体磁珠
铁氧体磁珠通过两种方式防止从设备到设备的EMI或电磁干扰。如果设备产生的射频能量可以在整个电缆上广播，并且表现得像一个无意的辐射器，那么导电电缆的表现就像一个天线。因此，珠状物对于减少EMI的法规履行是必要的。
另一方面，如果有其他EMI源，如家用电器，则磁珠会阻止电缆作为天线工作，并获得其他设备的干扰。这种情况在数据电缆和医疗设备上最为常见。
因此，这一切都是关于铁氧体磁珠的概述。然而，如果你只准确地了解它们的表现，那么它们可能相当有用。这些珠子将在相当小的频带内减少信号&它们的效率主要取决于负载电流和温度。要使用此珠子，您应该确认它符合您的正确规格。之后，一旦连接铁氧体磁珠，请确保考虑到电压降和热量。这里有一个问题要问你，铁氧体带有哪些类型？
