晶体管这样的半导体器件是一种三端组件,用于切换或放大电力和电子信号。在现代电子技术中,晶体管起着关键作用。因此,BC557晶体管是一种非常著名的PNP型BJT,可以在TO-92这样的小封装中使用。这种晶体管被用作电子电路中的开关或放大器。


什么是BC557晶体管?

BC557是一种通用晶体管,在电子电路中用作放大器或开关。该晶体管的hFE额定值在125到800之间,通过在音频信号放大等电子电路中使用放大器,使晶体管成为理想的晶体管。这些评级可以通过数字后的最后一个字母来确定。集电极的最高功耗为500毫瓦。

ding="async" class="size-medium wp-image-41157" src="https://uploads.9icnet.com/images/aritcle/20230518/BC557-Transistor-300x188.jpg" alt="BC557 Transistor" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
BC557晶体管

当这个晶体管被用作低于100mA负载的开关时,它工作得很好。这种晶体管的VCE值很好,大约为-45V。这种集电极到发射极的端子电压用于需要40V到45V直流电的电路中。

BC557晶体管引脚配置

BC557晶体管的引脚配置如下所示,每个引脚及其功能如下所述。这种晶体管像普通晶体管一样包括三个端子,即基极、发射极和集电极。这个BC557晶体管符号如下所示。

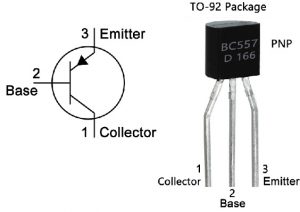

BC557 Pin Configuration & Symbol
BC557引脚配置和符号
  • 引脚1(收集器):整个集电极端子的电流供应
  • 引脚2(底座):这个晶体管的基极端子控制偏置
  • 引脚3(发射器):电流通过这个端子流出

功能和规格

这个BC557晶体管的特点和规格r包括以下内容。

  • 包装类型为T092
  • 晶体管类型为PNP
  • 集电极电流(IC)最大值为-100mA
  • 最高操作和储存温度范围为-65至+150摄氏度
  • 集电极-发射极电压或VCE最大值为-45V
  • 直流电流增益最大或最小(hFE)为125–800
  • 集电极基极电压或VCB最大值为-50伏
  • 最大fT或转换频率为100 MHz
  • 发射极基极电压或VBE最大值为-5V
  • 集电极耗散或Pc最大值为500 mW
  • 集电极峰值电流(Icm)为200mA
  • 结温(Tstg)为150摄氏度
  • 这种晶体管采用的工艺技术是先进的
  • 误差电压较小
  • 切换速度很快
  • 完全电压操作
  • 电流和功率的处理能力高

等效BC557 PNP晶体管为BC157、2N3906、BC558、2SA1943、S8550、BD140、TIP127和TIP42。BC557 NPN晶体管的补充是BC547。

BC557晶体管的SMD版本为:;BC857-SOT-23、BC860-SOT-23、BC857W-SOT-323和BC860W–SOT-323。

这个BC557晶体管的电流增益在110和800之间。BC557A晶体管的增益范围为110到220,BC557B晶体管的增益为200到450,BC557C晶体管的增益幅度为420到800。

如何保护BC557晶体管?

在保护BC557晶体管时,必须考虑以下步骤。他们是

  • 在电子电路中,这种晶体管不应在-45伏直流电下工作
  • 在基极端子上,我们总是应该使用合适的晶体管
  • 将温度保持在-65摄氏度至+150摄氏度以下。
  • 在放置晶体管之前,我们必须检查其增益,因为错误的输入会降低其性能。

工作原理

我们知道PNP晶体管中的大多数电荷载流子是空穴,而NPN晶体管中的电荷载流子是电子。尽管大多数载流子是PNP内的空穴,但晶体管的基极端子在该晶体管的完整功能中是非常重要的。

在NPN晶体管中,少数载流子(如空穴)是从发射极端子产生的,而不是电子&它们像集电极一样是整个端子的集电极。

这种晶体管是一种电流控制元件,因为基极端子处的少量电流主要用于管理发射极和集电极端子处的巨大电流。

一旦晶体管被关断,电流将在基极端子处,而当晶体管被接通时,在同一端子处没有电流流动。

如何使用BC557晶体管?

类似BC57晶体管的晶体管可以像电路中的开关和放大器一样使用。这是这种晶体管的两个主要应用,如开关和放大器。

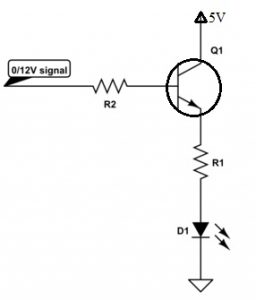

BC557 Transistor Circuit
BC557晶体管电路

BC557晶体管作为开关

一旦BC557晶体管的功能类似于开关,那么它就在两个区域内工作,如截止和饱和。在正向偏置中,这个晶体管像开关一样工作,而在反向偏置中,相同的晶体管像放大器一样工作。这种偏置可以通过向基极端子提供必要的电流量来获得。

最大偏置电流为5mA,否则会损坏晶体管。因此,晶体管必须与基极端子串联。该电阻器(RB)值可以通过使用以下公式来测量。

R<sub>B=伏/我B

对于这种晶体管,发射极-基极电压(如VBE)必须为5V,而IB(基极电流)主要取决于IC(集电极电流)。基本电流值不应超过mA。

BC557晶体管作为放大器

每当晶体管在有源区工作时,它就会像放大器一样工作。该晶体管使用不同的配置来放大电压、电流和功率,如公共发射极、公共基极和公共集电极。

从以上三种类型的配置来看,公共发射极或CE是非常著名的。因此,大多数应用程序都使用这种配置。

当晶体管用作放大器时,可以通过以下公式测量直流电流增益。

直流电流增益=IC(集电极电流)/IB(基极电流)

在BC557晶体管中,通过将基极引脚连接到接地端子,发射极和集电极等两个端子将被正向偏置。当信号被提供给基极端子时,该晶体管被反向偏置。

BC557晶体管的增益值在110–800之间,因此该值决定了晶体管的放大能力。

整个集电极端子可提供的最高电流量为100mA,因此通过使用此晶体管,我们无法连接使用100mA以上的负载。
当我们向基极端子提供电流时,晶体管偏置,该基极电流必须限制在5mA。

一旦这个晶体管被完全偏置,它就允许在发射极和集电极等两个端子上提供最大电流,这被称为饱和区。CE和BE两端允许的典型电压可以相应地为200mV和900mV。

一旦提供给基极端子的电流被分离,那么晶体管将被关断,这被称为截止区&be电压可能约为660 mV。

优点和缺点

BC557晶体管的优点和缺点包括以下几点。

这个BC557晶体管的优点包括以下内容。

  • 小型组件
  • 对电流有响应
  • 减少成本
  • 输出阻抗较小
  • 寿命很长
  • 噪音操作较少
  • 电路设计简单
  • 使用较少的电源
  • 电路上的快速动作

这个BC557晶体管的缺点包括以下内容。

  • 较少的切换
  • 对温度敏感
  • 带宽有限
  • 对于高频信号和高功率电路,这是不合适的
  • 在某些频率下,会出现相移问题
  • 高泄漏电流
  • 功耗高

在哪里使用/应用程序?

这个BC557晶体管的应用包括以下内容。

  • 它用于不同的驱动模块,如LED驱动器、继电器驱动器等。
  • 它用于信号、音频等放大器模块。
  • 达林顿对
  • 此晶体管用于放大和切换目的
  • 它用于控制电机内的电流
  • 它用于基于机器人和仪器的项目
  • 用于驱动低于0.1mA/100mA的负载
  • BC557晶体管可用于需要小放大的地方,如电子钟、收音机、蜂鸣器等内的音频放大器
  • 它被用于音频前置放大器的各个阶段,因为它具有良好的增益

因此,这一切都是关于BC557晶体管数据表及其应用的概述。BC557晶体管是用于电子电路中的PNP BJT晶体管。这种晶体管对于电路设计师以及对电子元件非常好奇的学生来说非常有用。这里有一个问题要问你,BC557和BC558晶体管之间有什么区别?
