便携式数字相位表
便携式数字相位表特点
自换量程，软件校准。
一台仪器拥有七大功能：三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身。
钳形小电流准确测量，可作为泄漏电流表使用。
屏幕（数据、图形）保持和存储功能，方便查阅。
大屏幕点阵液晶，友好的人机界面。
长效镍氢电池，交直流两用电源，方便现场使用。
串行数据接口，可连接微型打印机及与计算机通讯。
高精度时钟，电池容量条形模拟显示。
全数字化，高可靠性。
实时测量（多至三相）电参数，并显示向量六角图。
便携式数字相位表技术指标
1.测量范围
1.1 相位：0-360°
1.2 电压：5-500V
1.3 电流：10mA-10A
1.4 频率：30-90Hz
1.5 功率因数：-1～+1
1.6 功率：0～2.5KW
2.基本误差
2.1 参比条件
2.2 相位：±1°, 分辨率0.1°。
注：电流小于50mA时，相位误差小于±3°。
2.3 电压：0.5级，分辨率0.01V。
2.4 电流：0.5级，分辨率1mA。
2.5 功率因数：±2个字
2.6 功率：2.0级
3. 输入阻抗：1MΩ

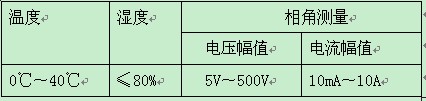

4.工作条件：
5.附加误差
5.1 在相角测量时，电压、电流在规定的工作条件下取值时，由此引起的附加误差不大于基本误差。
5.2 在测量电流时，导线偏离钳口中心位置，引起的附加误差不大于基本误差。
6.耐压和绝缘
耐压：≥100MΩ；
绝缘：≥2KV/min，50Hz正弦波
7.电源
7.1 机内电池：长效镍氢电池，功耗≤6W, 背光下使用时间约6小时。
7.2 交流电源：85～265Vac, 0.8A, 功率≤8VA。
用户既可从工频市电上取电，也可直接从现场被测设备上取电。
便携式数字相位表用途
携式三相相位伏安表是理想的便携式相位测量及多功能仪器，
1、测量频率；
2、判断电压、电流相序；
3、测量电压间、电流间、电压与电流间的相位差；
4、可以同时测量多至三路交流电压；
5、测量功率和功率因数；
6、可以在不断开被测电路的情况下，通过钳形电流互感器同时测量多至三路交流电流；
7、测量零序电流。
由于仪器具有上述基本功能，其用途极为广泛：
1、继电保护各组CT之间相位关系；
2、感性和容性电路的判别；
3、检查变压器接线组别；
4、判断电度表运行快慢，合理收缴电费；
5、检查有功电度表接线正确与否；
6、作为漏电流表使用等。
因此，该仪器是电力系统继电保护、计量和用电稽查专业及工矿企业、石油化工、冶金企业进行二次回路检查的理想仪表。
