什么是1N4732A齐纳二极管:引脚配置及其工作
齐纳二极管或击穿二极管是一种半导体器件,它的工作方向相反。一旦其端子上的电压翻转,则电势达到齐纳电压&结将断开。。。
齐纳二极管或击穿二极管是一种半导体器件,它的工作方向相反。一旦其端子上的电压上翻,则电势达到齐纳电压&结将击穿,以允许电流以相反的方式流动,因此这种效应被称为齐纳效应。本文介绍了1N4732A齐纳二极管及其工作原理。
齐纳二极管中的电流不仅从阳极端子流向阴极,而且在获得齐纳电压时沿相反方向流动。因此,由于这种功能,这些半导体二极管最常用于不同的应用。

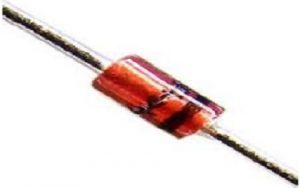

什么是1N4732A齐纳二极管?
这种1N4732A齐纳二极管有通孔封装。这种二极管适用于不同的电路,如粗电压调节器和保护电路。然而,非常重要的是要记住,在任何应用中,该二极管必须始终与齐纳电阻器连接。

1N4732A 4.7V齐纳二极管的工作电压为4.7V,与其他类型的齐纳二极管相比,它被用作电压调节中的参考元件。因此,它被用于开关和削波电路的应用中。
引脚配置
1N4732A齐纳二极管引脚配置如下所示。该二极管包括两个引脚,每个引脚及其功能将在下面讨论。

- 引脚1(阳极):电流总是流经整个阳极
- 引脚2(阴极):电流总是流经整个阴极
功能和规格
这个1N4732A齐纳二极管的特性和规格包括以下内容。
- 通孔式包装
- 可靠性高
- 操作二极管所需的电压为4.7V
- 外壳类型为Do-41玻璃
- 公差为±5%
- 重量为0.35克
- 功率耗散为1.0瓦
- 储存温度范围为-65摄氏度至175摄氏度
- 特点是反向极为尖锐
- 齐纳电流为10 uA
- 齐纳阻抗为8欧姆
- 工作温度范围为-65摄氏度至+200摄氏度
- 轴向端接方式
- 单一配置
- 310毫克单位重量
- 测试电流为53 mA
- 5.2毫米长
- 散装包装
- 反向电流为10 uA
- 1N4732A系列
- 2.72 mm直径
可供选择的齐纳二极管有5.1V齐纳、7.5V齐纳,6.8V齐纳和15V齐纳
如何选择齐纳二极管?
与普通的整流二极管相比,齐纳二极管是一种二极管,但其用途完全不同。这些二极管用于不同的电路,如粗电压调节器和保护。
在选择齐纳二极管之前,我们需要为您的应用考虑不同的参数。比如功耗和齐纳电压。一旦向二极管施加高反向电势电压,齐纳电压主要出现在二极管两端。
调节器电路内的齐纳电压将被调整,而在保护电路中,与被保护的电路相比,该电压较高。功率的耗散将决定流经二极管的电流量。当功率耗散很高时,那么电流的流动将很高。
如何使用1N4732A齐纳二极管
我们已经讨论过齐纳二极管主要用于各种电路,如保护和简单的电压调节器电路,但该二极管必须与电路中的齐纳电阻器一起使用。
这里,齐纳电阻器是一种普通电阻器,用于限制电路内的电流供应。该电阻器的主要功能是决定整个二极管的电流供应量,否则连接到该二极管的负载。因此,通过这种方式,这个二极管将受到巨大电流的保护。如果齐纳电阻器不与齐纳二极管一起使用,那么二极管可能会损坏。

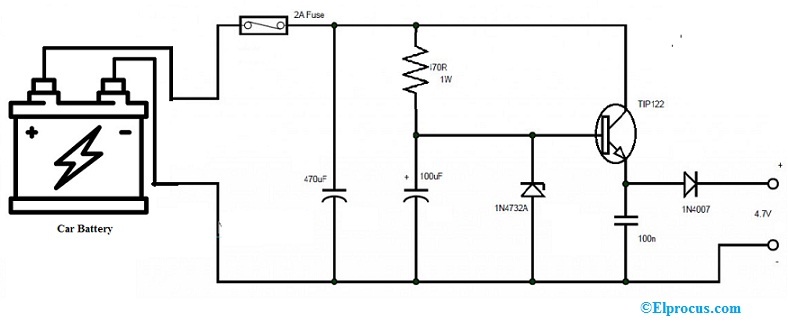

1N4732A齐纳二极管电路图
下面是1N4732A齐纳二极管的应用电路。上面显示了使用1N4732A齐纳二极管的直流适配器等应用电路。用于该电路的电源取自汽车电池。

该电路工作在齐纳二极管的电压调节器的操作上。该电路提供的输出稳定,如4.7V。该电路所需的组件主要包括TIP 122、1N4007、1N4732A、470Ω1W-1、100µF、470µF和2A保险丝。
提供给这个电路的电源可以从汽车的电池中获取。但不同汽车的电池容量和额定值可能不同。因此,2A保险丝主要用于限制电路内的最高电流。
这里,电池电源直接提供给TIP122晶体管的集电极端子,并且还通过齐纳电阻器提供给二极管的阴极端子。在这里,二极管在晶体管的发射极端子结合以获得输出。
车载直流适配器电路工作
简单的汽车直流适配器电路设计用于在汽车电池的帮助下为手机充电。根据上面显示的电路,给出了连接。电池的o/p电压范围为12V至13.5V。
电路中的保护装置如保险丝将限制负载电流的最大2A。该电路使用1N4732A齐纳二极管,该二极管具有4.7V的反向击穿电压。
因此,二极管两端的电压将是稳定的。一旦该电压被施加在TIP122晶体管的基极端子,那么它将被激活&o/p将是恒定的4.7V。
在上述电路中,电流大约为15mA,这是非常小的。所以这还不足以给手机的电池充电。为了增加电路内的电流,我们需要分析齐纳电阻器和齐纳二极管的额定功率。
因此,可以使用诸如12V输入和4.7V输出之类的一些值来进行简单的计算。如果我们需要的o/p电流为300mA,则电路内的电流必须约为330mA。
齐纳电阻可以像Zr=(12–4.7)V/330mA=22.1欧姆一样计算。因此,应该选择22欧姆的齐纳电阻器。对于齐纳二极管的额定功率,二极管的击穿电压为4.7V,电路内的最大电流约为330mA。
在这里,齐纳二极管的额定功率可以像击穿电压一样测量,击穿电压乘以最大电流。因此,齐纳二极管的额定功率为4.7V x 330 mA=1.55Watts。因此,最好使用2W齐纳二极管进行保护。
当电路内的电流增加时,电阻以外的电压降也会增加。电阻器的额定功率也非常重要。
如果施加在电路上的电压为12V,二极管的击穿电压为4.7V,那么电阻以外的电压降约为7.3V。电路内的最大电流约为330mA。因此,电阻器的额定功率测量如下。
齐纳电阻器的额定功率为7.3V x 330mA=>2.4W。因此,应选择3W电阻器。
在何处使用/应用
1N4732A齐纳二极管用于不同的应用,包括以下应用。
- 这种更赞的二极管用于电压保护电路
- 它可以像小电流电压调节器一样使用
- 它为IC或微控制器的输入电压提供保护
- 用于电压稳定电路
因此,这一切都是关于1N4732A齐纳二极管数据表的概述。通常,齐纳二极管是PN结半导体二极管,并且它在反向偏置的条件下操作。然而,在反向偏置条件下连接的普通PN结二极管实际上并不像齐纳二极管那样被使用。所以,这是一个高掺杂的、专门设计的PN结二极管。这里有一个问题要问你,齐纳二极管的缺点是什么?
