如果我们想为单个与门手动设计电路，那么由于其尺寸大，需要花费大量时间。因此，74LS08与门集成电路被实现来解决这个问题。同一系列中有不同的逻辑门IC，如74LS00、74LS73、74LS02、74LS138和74LS04。本文概述了74LS08与门集成电路及其工作原理。


74LS08与门IC是什么？

类似74LS08的AND逻辑门IC包括4个AND逻辑门，其中每个门被单独使用，而不改变其他门，因此它被称为QUADRUPLE双输入AND逻辑门。该IC与单个电源一起工作，但根据电路要求，它有几个封装。

ding="async" class="size-medium wp-image-41442" src="https://uploads.9icnet.com/images/aritcle/20230518/74LS08-AND-Gate-IC-300x188.jpg" alt="74LS08 AND Gate IC" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
74LS08与门IC

该IC的系列是74XXYY IC系列，其中该IC内的逻辑门是通过肖特基晶体管设计的，用于高速逻辑操作。该IC的输出始终为TTL，因此它可以简单地与其他微控制器和TTL设备一起工作。这种74LS08集成电路的尺寸更小，具有非常高的速度性能，使其在每种类型的设备中都保持一致。

引脚配置

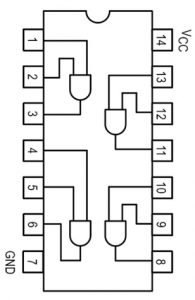

这个74LS08与门IC的引脚配置如下所示。该IC包括14个引脚，其中每个引脚及其功能将在下面讨论。

74LS08 AND Gate IC Pin Out
74LS08与门IC引脚输出
  • 引脚1（A1）：这是IC内第一个AND逻辑门的第一个输入引脚
  • 引脚2（B1）：这是IC内第一个AND逻辑门的第二个输入引脚。
  • 引脚3（Y1）：可以在该引脚处获得第一个与门输出。
  • 引脚4（A2）：这是该IC内第二个与门的第一个输入引脚。
  • 引脚5（B2）：该引脚向该IC内的第二个AND门提供第二个输入。
  • 引脚6（Y2）：该引脚用于从该IC获得第二个AND门的o/p。
  • 引脚7（GND）：这是一个GND引脚；通过使用IC和电源的其他通信设备用作公共GND。
  • 引脚8（Y3）：该引脚用于从该IC获得第三个与门的输出。
  • 引脚9（A3）：该引脚用于向IC的第三个与门提供第一个输入。
  • 引脚10（B3）：该引脚用于向IC的第三个AND逻辑门提供第二个输入。
  • 引脚11（Y4）：该引脚用于从该IC获得第4个与门的输出。
  • 引脚12（A4）：此引脚用作第四个与门的第一个输入引脚。
  • 引脚13（B4）：该引脚用作第4个与门的第2个输入引脚
  • 引脚14（VCC）：在这个引脚上，可以提供电源使IC激活。

功能和规格

这个74LS08与门集成电路的规格和特点包括以下内容。

  • IC 74LS08的工作速度必须快
  • 此IC功耗较低
  • 它具有四路双输入与门功能
  • 它有SOP、PDIP和SOIC等多种包装可供选择
  • 操作非常简单
  • 它便宜多了
  • 该IC的输出为TTL，因此可以与微控制器和设备一起操作
  • 单个电源可以激活IC内的所有逻辑门
  • 在不影响其他门的情况下使用AND门
  • 该IC提供的最大电流为8mA
  • 此IC的上升和下降时间为74LS08
  • 该IC的工作温度范围为4.75V至5.25V
  • 该IC的推荐电压必须为5V，但该IC的最高电压为7V。
  • 工作温度范围为0-70度，但它可以储存-65-150度的温度。

如何使用74LS08与门IC？

要理解74LS08与门IC，首先，我们必须了解单个与门是如何工作的。通常，“与”逻辑门包括3种类型的组合，其中每个组合在精确输入上包括相似的输出。

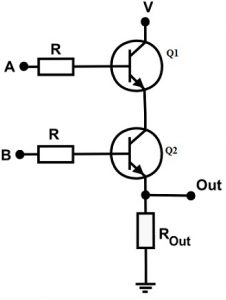

这里，基于晶体管的逻辑与门电路如下所示。以下电路包括两个晶体管，它们用作开关，以修改不同输入的输出条件。在IC 74LS08“与”逻辑门中，两个晶体管串联连接。功率被提供给第一个晶体管的集电极端子&输出可以在下一个晶体管的发射极端子上获得。

AND Gate based on Transistors
基于晶体管的与门

对于这两个晶体管，这两个输入都被提供给基极端子。输入允许来自两个晶体管的电流流动。一旦输入信号为高电平，那么整个晶体管的电流供应将在o/p引脚上获得完整的电压。

在其他情况下，如果下一个电路中的一个输入引脚为LOW，则由于晶体管的电流供应，o/p将为LOW。这里的输出将不取决于AND门的类型，但输出将始终根据下面给出的AND门的真值表。

单个AND门或两个AND门的组合不能用来制造任何其他逻辑门，但是AND逻辑门可以用来制造其他逻辑门。

这里，“与”逻辑门可以通过一个“非”门转换为“与非”门。AND逻辑门在设计XNOR和XOR等其他逻辑门时起着关键作用，然而，要设计其他逻辑门，需要OR和NOT门。

在何处使用/应用

这个74LS08与门集成电路的应用包括以下内容。

  • 该IC主要用于实现通用的与门逻辑。
  • 它用于服务器、ALU、数字电子、存储单元、网络设备的不同设备
  • 它被用于多种数字系统。
  • 该IC主要用于需要AND门的逻辑操作的地方。该IC包括4个AND门，其中单个门或所有逻辑门同时使用。
  • 在需要具有高速操作的AND门的情况下，该IC也非常有用。
  • 这些逻辑门设计有肖特基晶体管，用于减少逻辑门开关延迟。因此，该IC可以用于高速的AND运算。
  • 这种与门IC用于与门逻辑操作是非常便宜的。它非常有名，到处都可以到达。

因此，这一切都是关于74LS08 AND Gate IC数据表的概述。此单个IC提供4个与门。与单个手工AND门相比，这种IC成本非常低。该IC的尺寸非常小，可用于不同的封装，因此可以适用于任何小尺寸的设备。此74LS08与门IC可以与任何TTL设备一起操作，而无需使用任何接口设备。这里有一个问题要问你，74LS08逻辑门IC有什么优势？
