AD623仪表放大器及其工作
AD623仪器放大器由于其不同的特性，如低功耗，被用于不同的电子项目；操作简单，价格低廉，并且在一个机箱中使用三个运算放大器。所以，在三个运算放大器中，。。。
AD623仪器放大器由于其不同的特性，如低功耗，被用于不同的电子项目；操作简单，价格低廉，并且在一个机箱中使用三个运算放大器。因此，在三个运算放大器中，两个运算放大器用于连接正极和负极输入，而第三个运算安培用于显示输出。本文概述了AD623仪器放大器、引脚配置、规格、功能、电路工作及其应用。
什么是AD623仪器放大器？
AD623是一种使用非常简单的仪器放大器。这种放大器可以由三个运算放大器构成。在该IC中，前两个运算放大器用于缓冲输入，而第三个运算放大器负责输出。
仪表放大器是一种差分放大器，包括与其输入引脚相连的缓冲放大器。这消除了阻抗匹配的要求，因此适用于测试和测量设备。
该IC用于放大低范围信号，减少额外的噪声和入侵信号。此外，它通过可调节的增益特性提供高输入阻抗。这种类型的IC用于修改低值信号，并降低要放大的信号内的高噪声失真值。与其他放大器相比，该IC提供的输入阻抗值更好，以改善其特性。
在这种类型的模块中，存在轨对轨运算放大器的配置，并且它不会向通过电源给出的电压提供类似的电压值。这是因为o/p晶体管阻止放大器获得最大正电压和最小负电压。仪表放大器主要是在使用电阻配置的整个正常放大器中形成的，并且存在于IC形式中。
运算放大器的正常输出引脚不能提供与电源电压相等的电压。因此，这主要是由于o/p级晶体管避免了放大器获得最小负电压或最高正电压。因此，轨对轨运算放大器主要克服了这一困难，因此输出引脚可以达到+ve轨电压或-ve轨电压。
AD623仪表放大器的引脚配置
AD623仪器放大器包括8个引脚，每个引脚及其功能将在下面讨论。AD623仪表放大器的引脚配置如下所示。
- 引脚01和08（-，+）：这些是反相和非反相引脚，用于通过在两个引脚之间连接外部电阻器来定位放大器的增益。
- 引脚02和03（-IN，+IN）：这两个引脚是放大器的输入。
- 引脚04和07（-Vs，+Vs）：这两个是+Ve和-Ve电源引脚，提供单电源和双电源操作
- 引脚05（参考）：参考i/p主要用于设置o/p的共模电压。
- 引脚06（输出）：该引脚用于显示仪表放大器的o/p。
规格和功能
这个AD623仪表放大器的规格和特点包括以下内容。
- 它是一种轨对轨式仪表放大器
- 它使用单电压和双电压电源运行
- 最大工作电流为550uA
- 增益范围从1到1000
- 带宽（BW）为800KHz
- 仅通过一个电阻器设置增益
- 它的性能很高
- 它包括更少的输入和输出电压偏移。
- 单电源电压范围为−Vs=0 V，+Vs=3.0 V–12 V
- 它有不同的封装，如8引脚SOIC、PDIP和VSSOP
- 双电源电压范围从±2.5 V到±6 V。
- 该IC的电流供应（最大）为550µA。
- i/p电压范围扩展到单个电源电压，如地下150mV。
如何使用AD623集成电路/电路图

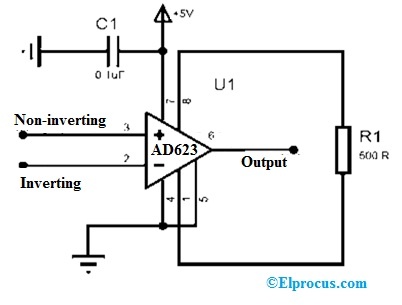

AD623仪器放大器只需要一个电阻器来固定其增益值。AD623集成电路的通用电路图如下所示，它通常用于不同的应用。
该IC可以通过两个引脚（如引脚4和7）激活。因此，在上述电路中，使用单个电源的+5V，因此，该IC的引脚4被提供给GND。一旦使用了双电压电源，引脚4就会使用负电压。
这里，引脚2是非反相引脚，引脚3是用于连接必须改变的信号的反相引脚。引脚5是通常通过引脚4提供给GND的参考引脚。这里，一旦反相引脚和非反相引脚之间的差电压等于0V，则参考引脚主要用于在电压的方向上引导o/p。
运算放大器增益可以通过将电阻器的正确值连接到引脚8（+Rg）和引脚1（-Rg）之外来固定。在这个电路中，连接了一个500Ω值的电阻器，该电阻器将把运算放大器固定在100的增益值。因此，以下公式用于测量电阻器“R”的增益值，如下所示。除此之外，我们还可以使用不同的标准电阻器和增益值
在何处使用/应用
这个AD623仪器放大器的应用包括以下内容。
- 该IC具有较小的噪声、较小的直流偏移和可通过单个电阻器设置的可变增益。
- 该IC可用于需要高精度和稳定性的电路中。
- 该IC的高输入阻抗将使该IC适合用于测量设备。
- 这种集成电路的高共模抑制比将在广泛的不同电路中使用。
- 它适用于基于低压的应用
- 通过使用该IC，可以进行不同的设备校准
- 用于使用低功率的医疗设备。
- 它用于需要功率灵敏度的地方
- 用于控制系统的模块
因此，这一切都是关于AD623仪器放大器数据表的概述，其中包括引脚配置、功能、规格、电路工作及其应用。这款AD623仪表放大器具有轨对轨功能，其工作电流极低，如550nA，因此可用于电池供电的应用。这里有一个问题，仪器放大器的主要功能是什么？
