LM258运算放大器是一种基于双运算放大器的集成电路。此IC属于“LMxx”家族成员。这里,这种类似IC的前缀“LM”表示集成电路系列,代表由国家半导体公司发明的线性单片。线性单片是指集成到单个硅集成电路上的模拟组件。


此LM258运算放大器可提供两个独立的内部频率补偿运算放大器,具有高增益。这些内置IC专门设计用于在广泛的电压范围内使用单一电源。本文概述了LM258运算放大器的引脚、功能、规格、电路工作、优点和应用。

什么是LM258运算放大器?

LM258运算放大器包括两个独立的运算放大器,具有高增益和内部补偿频率。该芯片在不同电压范围内使用单一电源工作。

该IC也使用分体式电源工作&使用较少电源的电流消耗与电源电压的大小无关。该运算放大器用于直流增益块、换能器放大器和传统运算放大器电路。

ding="async" class="size-medium wp-image-41487" src="https://uploads.9icnet.com/images/aritcle/20230518/LM258-Op-Amp-300x188.jpg" alt="LM258 Op Amp" width="300" height="188" sizes="(max-width: 300px) 100vw, 300px">
LM258运算放大器

例如,LM258系列运算放大器可以在典型的+5V电源的情况下工作,该电源用于数字系统,以提供必要的电子接口,而不需要额外的±15V电源。

此外,该IC可以在多种应用中同时执行两种不同的功能。这个IC非常有名,所以工程师和初学者可以在不同的电子项目中使用它。

引脚配置

LM258运算放大器的引脚配置如下所示。该IC有8个引脚,每个引脚及其功能将在下面讨论。

LM258 Pin Configuration
LM258引脚配置
  • 引脚1(OUT1):这是第一个运算放大器的o/p引脚
  • 引脚2(1IN-):这是第一个运算放大器的反相输入
  • 引脚3(1IN+):这是第一个运算放大器的非反相输入
  • 引脚4(接地):接地引脚
  • 引脚5(2IN+):这是第二个运算放大器的非反相输入
  • 引脚6(2IN-):这是第二个运算放大器的反相输入
  • 引脚7(2输出):这是第二个运算放大器的o/p引脚
  • 引脚8(VCC):这是电源引脚

包装和尺寸

这个LM258运算放大器的封装和尺寸包括以下内容。

  • 对于SOIC(8)封装,其尺寸为4.9X3.9 mm
  • 对于VSSOP(8)包装,其尺寸为3X3 mm
  • 对于SO(8)包装,其尺寸为5.20 X 5.30 mm
  • 对于PDIP(8)包装,其尺寸为9.81 X 6.35 mm

功能和规格

这个LM258运算放大器的特点和规格包括以下内容。

  • 电压供应范围很广
  • 它使用单一电源
  • 两个运算放大器分别操作
  • 干扰是基于两个运算放大器之间的较少噪声
  • 带宽很宽,比如1 MHz
  • 直流电压增益较大,约为100 dB
  • 输入较少时的偏移电压为2 mV
  • 输入共模范围包括GND
  • 电源电压相当于差动i/p电压。
  • 频率内部补偿
  • 电源电压范围为+3.0 V至+32 V
  • +16V和-16V双电压电源的操作
  • 极低的电源漏电流,如500µA
  • 工作温度范围为-25ºC–85ºC
  • 完整功耗为830mW
  • 电源消耗容易影响电池的运行
  • 引脚配置类似于LM258双运算放大器
  • 运算放大器内部补偿
  • 在线性模式中,输入共模电压范围包括地,并且输出电压也可以摆动到地,即使仅从单个电源电压操作。
  • 单位增益交叉频率是经过温度补偿的。
  • 输入偏置电流也经过温度补偿。

这个LM258运算放大器的特性是线性模式内的i/p共模电压范围包括GND&o/p电压也可以向地摆动,尽管它是通过使用单个电压电源来操作的。跨频单位增益用温度补偿,输入偏置电流也用温度补偿。

如何使用LM258运算放大器?

由于运算放大器的限制,LM258运算放大器的低电流应用是电压参考检查、电压调节器和电流发生器。

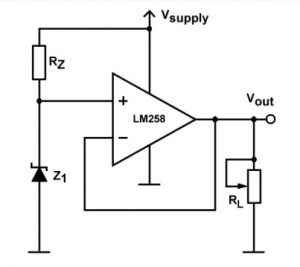

Voltage Reference Circuit with LM258 IC
带LM258 IC的参考电压电路

使用LM258运算放大器的简单电压参考电路如下所示。构建该电路所需的组件是电压源为10V,Z1=ZPD5.1,RZ=1k,RL为10k电位计。电压跟随器电路的主要功能是,如果我们需要与齐纳二极管的击穿电压相等的参考电压。在这里,运算放大器的较小o/p电阻只是o/p电压主要取决于极小的负载。

测量

为了构建上述电路图,我们需要最大限度地布置电位计。因此,测量o/p电压或Vout&更多zen二极管的电压(Vz)。评估这两个值
接下来需要通过设置80mA的电流限制来测量最小负载电阻。开始降低负载电阻并检查输出电压。

让我们描述一下输出电压降低到其小值的大约90%时的最小负载电阻器。此时,计算o/p电流。使用运算放大器数据表,如o/p电流和短路o/p电流,通过最大额定值评估测量值。测量后再次将电流设置为20mA。

需要检查输出电压对电源电压的依赖性。为此,需要将负载电阻器设置为最大值。为了在10V和19V下正确测量输出电压,因为电源单元不能超过20V。求出相对变化,如ΔVout/ΔVsupply[mV/V]。

在何处使用/应用

这个LM258双运算放大器的应用包括以下内容。

  • 它用于模拟和数字电子
  • 电源
  • 移动充电器
  • 主板
  • 个人计算机
  • UPS或不间断电源
  • 数学运算
  • 放大器
  • 电压比较器
  • 振荡器
  • 测量仪器
  • 有源滤波器
  • PLC或可编程逻辑控制器
  • 放大和信号调节
  • 、烘干机和洗衣机
  • 电流回路变送器(4–20 mA)

因此,这一切都是关于LM258运算放大器数据表的概述,其中包括其引脚配置、功能、规格、电路、特性和应用。LM258运算放大器的优点包括:;它包括两个运算放大器,消除了双电源需求,其功耗适合电池的运行。这里有一个问题要问你,LM258运算放大器的缺点是什么?
