在BT136 600E TRIAC中,术语TRIAC代表“交流TRIode”或交流电。这是一种三端五层功率半导体器件。它包括一对可控硅整流器,该可控硅整流器以相反的并联方式连接在类似的IC上。双向可控硅开关在两个方向上传导电流,因此被称为双向器件。


市场上有不同类型的TRIAC,以及BT136 600E TRIAC,如BT137、BT138、BT138等。本文讨论了BT136 600E TRIAC的概述,包括其引脚、规格、工作及其应用。

什么是BT136 600E TRIAC?

BT136 TRIAC使用最大端子电流(如4A)和较小的栅极阈值电压,因此可以通过数字电路驱动。TRIAC是具有双向的开关器件,并且它们经常用于基于AC的开关应用。因此,如果您希望通过微处理器或微控制器控制使用6A以下的交流负载,那么BT136 600E TRIAC适合您的应用。

像TRIAC这样的特殊半导体器件取代了SCR结构以实现双向控制。这是一种双向开关设备,用于精确有效地控制交流电源。因此,这些经常用于交流电路、电机速度控制器、调光器、压力控制系统和其他交流控制设备。

引脚配置

这个BT136 600E TRIAC的引脚配置包括以下内容。

ding="async" class="size-medium wp-image-41494" src="https://uploads.9icnet.com/images/aritcle/20230518/BT136-TRIAC-Pin-Configuration-300x208.jpg" alt="BT136 TRIAC Pin Configuration" width="300" height="208" sizes="(max-width: 300px) 100vw, 300px">
BT136 TRIAC引脚配置
  • 引脚1(主端子1):该端子与交流电源的中性/相连接
  • 引脚2(主端子2):该端子与交流电源的中性点或相位相连
  • 引脚3(门):该端子用于激活可控硅整流器

功能和规格

这个BT136 600E TRIAC的特点和规格包括以下内容。

  • 通过端子的最大供电电流为4A
  • 导通状态栅极的电压为1.4V
  • 栅极触发电流为10mA
  • 最大端子电压为600 V
  • 保持电流为2.2mA
  • 闭锁电流为4mA
  • 可用的套餐是To-220
  • 等效的BT136 600E三端双向可控硅开关是BTA08-600B,而替代的BT136 600三端双向晶闸管是BTA16、Q4008、BT139和BT169。

使用BT136 600E TRIAC时的注意事项

使用BT136 600E TRIAC时需要采取以下预防措施,如下所示。

处理交流电压的TRIAC电路的设计必须非常仔细。使用TRIAC的电路面临一些被称为速率效应的效应,因为一旦TRIAC器件正常切换,这种效应就会发生&在任何端子上都会发生突然的高电压,从而损害TRIAC。因此,通过缓冲电路可以忽略它。

同样,还有一个额外的效应,即由于像MT1和MT2这样的TRIAC的两个端子之间的累积电容而发生的反冲效应。因此,由于这个原因,即使施加栅极端子处的电压,TRIAC也不会导通。因此,这个困难可以通过将串联电阻提供给电容进行放电来解决。

一旦输出AC电压控制用于速度控制或调光器应用,总是建议使用零交叉之类的技术。开关电路中的TRIAC只会受到EMI干扰和谐波的影响,因此必须通过其他数字电子设备进行隔离。一旦TRIAC控制电感负载,就有可能出现反向电流;因此,必须为从负载到漏极的涌入电流提供备用放电通道。

使用BT136 600E TRIAC的交流电源控制电路

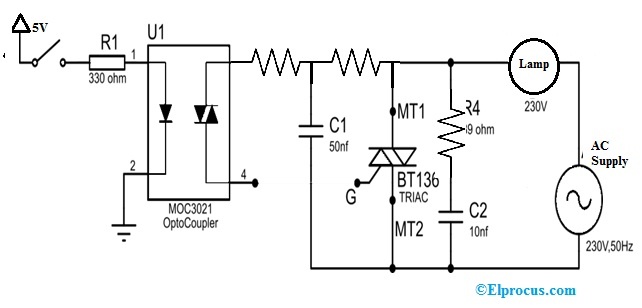

BT136 600E TRIAC交流电源控制电路图如下所示。

TRIAC是一种完美的电力电子开关,用于开关应用,因为它控制交流信号中两个周期的电流。与背靠背晶闸管电路相比,这样做的主要好处并不昂贵。如果你想控制高达600V的电压和4A的电流,那么建议使用上述三端双向可控硅开关和背靠背晶闸管来正确工作。

AC Power Control Circuit with BT136
带BT136的交流电源控制电路

用光学隔离的电力电子设备进行控制的高压设备提供了电压控制的好处。这里,简单的BT136 TRIAC电路以及MOC3021光电耦合器能够使用微控制器控制最大电压器件。

例如,Arduino板用于控制高压设备或类似230v或220v的灯泡。因此,该电路也可以用于调光和使用Arduino的PWM信号进行速度控制的应用。当TRIAC包括双向阀时,该电路主要用于交流和直流应用。

构建此电路所需的组件包括:;R1=330欧姆。R2=360欧姆,R3=470欧姆,R4=39欧姆,C1=50nf或0.05uf,250V或400V,C2=10nf或0.01uf,250 V或400V;U1=MOC3021或3031或3051;U2为6针IC插座,BT136 TRIAC,100W 230V 4 cm×10 cm PCB灯,软线,烙铁,金属线,2针PBT连接器,灯支架等。

TRIAC主要在两种情况下工作,如接通和断开。在第一种情况下,通过微控制器将3.3或5等电压用于MOC3021光耦合器器件,该器件包括引脚1和引脚2上的GaAs IR发射二极管。

这种二极管产生IR光,并激活光激活的Si双向开关,该开关在两个引脚(如4和6)上光学耦合,从而允许在它们之间提供电流。因此,该电流源在GATE端子处向TRIAC栅极的引脚3提供电流。因此,TRIAC将在两个引脚(如MT1和MT2)之间传导主要电流供应。

在第二种情况下,当光耦的两个引脚(如引脚1和引脚2)之间没有电压时,那么引脚4和6将执行类似于断开的开关的操作,因此它们之间没有电流流动,因为GATE到TRIAC没有电流,并且它结束导通。

优势

这个TRIAC的优势包括以下内容。

  • 当在栅极端子处给出Ve和-Ve极性电压时,它将被激活。
  • 它可以在两个半周期中起作用并控制交流波形。
  • 与基于两个小尺寸散热器的反并联设计相比,晶闸管使用单个大尺寸散热器。因此,TRIAC在交流电源应用中既节省了成本又节省了空间。
  • 在直流应用中,可控硅整流器必须通过并联二极管连接,以防止反向电压。然而,TRIAC可以在不使用二极管的情况下工作,但是在任何方向上都可以实现安全击穿。

缺点

这个TRIAC的缺点包括以下内容。

  • 在选择栅极触发电路时需要更加小心,因为TRIAC器件在两种偏置条件下都会激活。
  • 与晶闸管相比,这些晶体管的可靠性较低。
  • 与晶闸管相比,这些晶闸管的dv/dt额定值更低
  • TRIAC的开关频率非常小。

在何处使用/应用

这个TRIAC的应用包括以下内容。

  • 由于交流电流的双向控制,这些部件被用作交流、风扇、加热器、三位静态开关、可控硅整流器触发装置、调光器等的不同控制器。
  • 三端双向可控硅开关用作开关
  • 它被用作高功率开关
  • 用于控制相位
  • 闪光灯
  • 交流电机的速度控制
  • 用于噪声耦合电路
  • 用MPU或MCU控制交流负载
  • 交流或直流电源控制

了解更多关于DIAC和TRIAC的信息。

因此,这一切都是关于BT136 600E TRIAC数据表的概述,如引脚图、功能、电路工作、优点、缺点和应用。这里有一个问题要问你,TRIAC和DIAC之间有什么区别?
