谐振电路

　谐振电路工作的频宽(Bandwidth)定义为通带(Passd)降3dB的频率范围。

　谐振电路的电路Q值定义为

　Q=中心频率/3db频宽=w*电抗所储存的能量/电阻消耗的功率

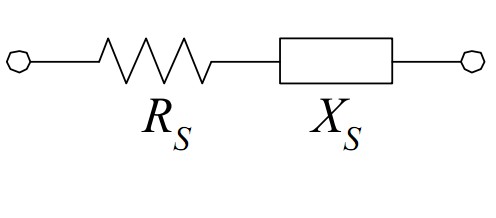

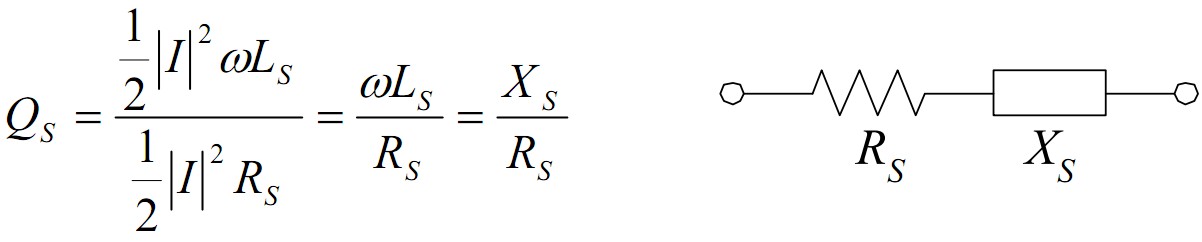

　串联谐振，等效阻抗为ZS=RS+jXS，若为电感LS电阻RS串联，则

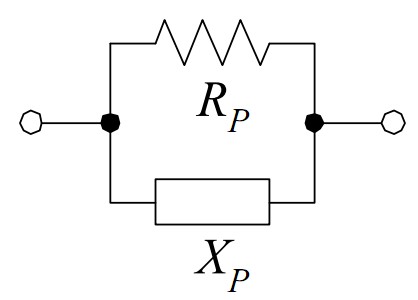

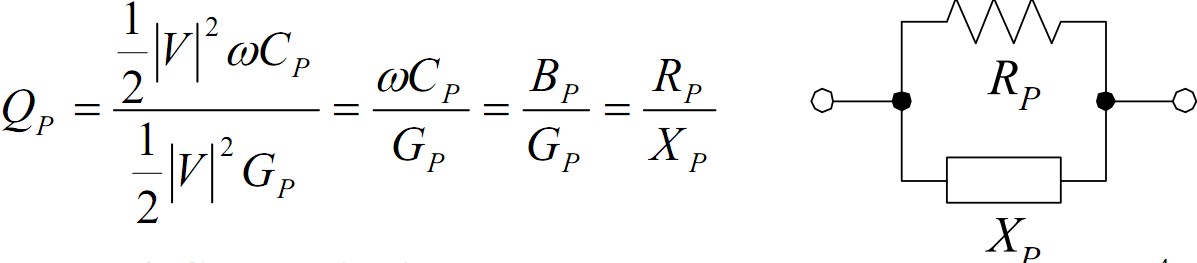

　并联谐振，等效导纳为YP=GP+jBP，若为电容CP与电阻RP并联，则

　阻抗并联与串联转换

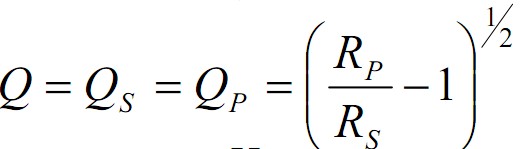

　在阻抗并联串联转换时，其Q值不变，即

　阻抗转换的目的：

　谐振电路之负载Q值QL决定电路之频宽，影响对频率之选择性。

　低信号源阻抗或低负载阻抗会降低电路之负载Q值。

　经由电阻转换将阻抗提高以达到高负载Q值、窄频宽之要求。

　常用阻抗转换转换的方法有:

　电容抽头(Tapped-C)谐振电路

　电感抽头(Tapped-L)谐振电路

　电容抽头谐振电路

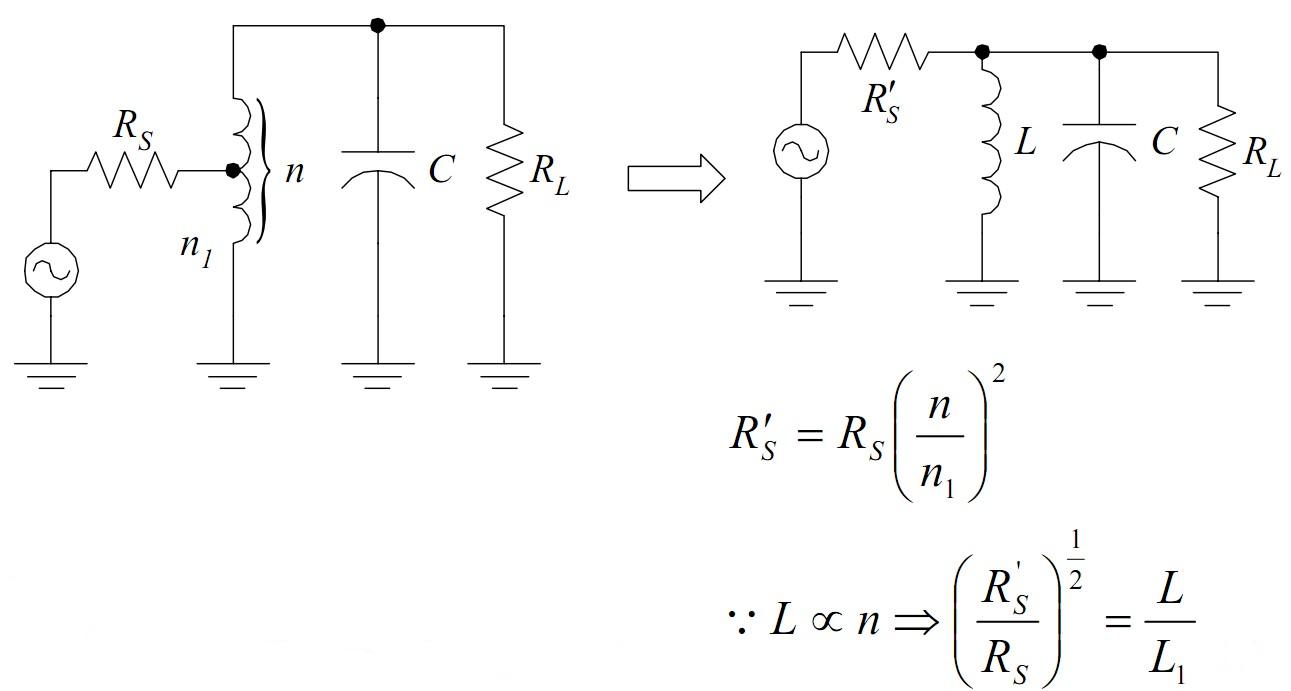

　电感抽头谐振电路
