交流电压电量变送器
交流电压电量变送器将输入的交流电压信号经隔离滤波处理，转换成所需的直流信号输出。能有效消除地回路，解决工业现场干扰及信号转换传输及匹配问题。
交流电压电量变送器特点
● 交流电压信号输入，转换成直流电流或电压输出。
● 输入－输出－电源之间隔离。
● 极小的变送误差 0.1%。
● 无需零点和满度电位器调节。
● 单通道，一入一出，输入回路过流保护。
● 厚度仅为6.2mm的超薄外壳。
● 全模块化设计，体积小，功耗低。
● 标准的35mmDIN导轨卡式安装。
交流电压电量变送器参数
1、输入
输入信号：0~100VAC；0~220VAC；0~550VAC等交流电压信号
交流频率：50Hz ±5Hz
2、输出
输出电流：4～20mA；0～20mA；或其它指定电流
电流输出允许负载：≤550Ω(电源 24V，0/4～20mA 输出时)
输出电压：1～5V；0～5V；0～10V；或其它指定电压
电压输出阻抗：内置输出取样电阻≤500Ω
输出纹波：< 10mV pp
3、综合参数
电源电压：20～30VDC
通常额定工作电压：24VDC
电流损耗：24VDC 时，< 25mA
功耗：< 0.6W(24VDC)
标准精度：±0.1%FS
温度漂移：±0.015% / ℃
响应时间：约 3.5ms (10～90％)
稳定时间：≤ 3s
通道隔离：输入－输出－电源之间隔离
隔离能力：1.5KV，1min ，50Hz
环境温度：-20～＋65℃
防护等级：IP 20
电磁兼容性：符合89/336/EEC，EN61000相关抗电磁干扰要求
外形尺寸：厚度×高度×长度＝6.2×84×100(mm)
重量：约 50 克
交流电压电量变送器的使用

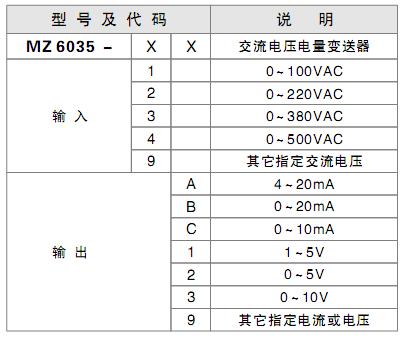

1、交流电压电量变送器选型代码
2、交流电压电量变送器接线图
