电位器式远传压力表
电位器式远传压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，有可输出相应的电信号。将输出的电信号传至远端的二次仪表上，以实现集中检测和远程控制。
电位器式远传压力表参数
1、电气参数
电阻满量程：0-400ω
起始电阻值：≤20ω
满上限电阻值：≤360ω
接线端外加电压：≤6v
2、基本参数
电位器式远传压力表原理
电位器式远传压力表由测量系统(包括接头、膜盒)、传动机构、指示装置、磁助电接头装置、外壳、调节装置及航空扦等组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形—位移，经拔杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接头装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
电位器式远传压力表的使用

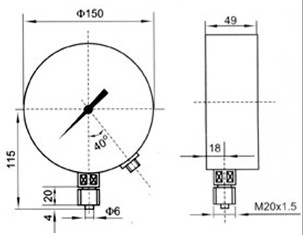

1、外形尺寸

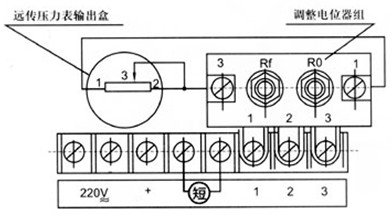

2、配置二次仪表接线图
