端面热电阻
端面热电阻是感温丝贴在保护管的端面，它是由特殊处理的丝材绕制，比轴向绕制的热电阻更能正确和迅速地反映固体表面的温度。它适用于测量轴瓦或其它机件的端面温度，如：汽轮机推力轴瓦，电机主轴支持瓦、推力瓦，磨煤机大瓦和高效给水泵轴瓦；石油化工厂压缩机轴瓦和各种机件、物体的表面测量。
端面热电阻的应用
端面式热电阻适合于测量电厂汽轮机及电机轴瓦或其它机体表面温度。
端面热电阻的参数及型号
●技术参数
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
●测量范围和允差（单位：mm）

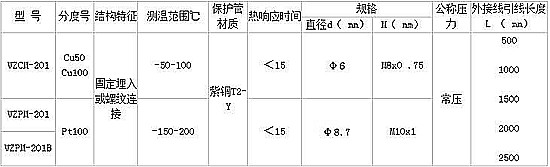

●型号规格
注：WZPM-201B采用引进元件WZPM-018，精度等级为A级。
●安装形式
端面热电阻的选型
1、端面热电阻的选型
WZ□M-□10□-□-□
代号 热电阻类型 推荐使用温度
C Cu50分度号|铜电阻 -50～150℃
C Cu100分度号|铜电阻 -50～150℃
P Pt100分度号|铂电阻 0～200℃
代号 端面热电阻
M 端面热电阻
代号 安装方式
2 螺纹安装
4 压片安装
代号 接线端结构形式
1 引线引出
代号 测量端形式
0 特殊处理
代号 安装方式补充 说 明
0 压片安装的螺钉孔为2×Ф4mm 仅适用于压片安装方式
1 Ф6mm 螺纹M8×0.75 仅适用于螺纹安装方式（常规供货）
2 Ф8mm 螺纹M10×1 仅适用于螺纹安装方式
代号 引线长度 mm
代号 精度等级 说 明
省略 B级 常规供货
A A级 协议供货
2、选型举例：WZPM-2101-3500-A

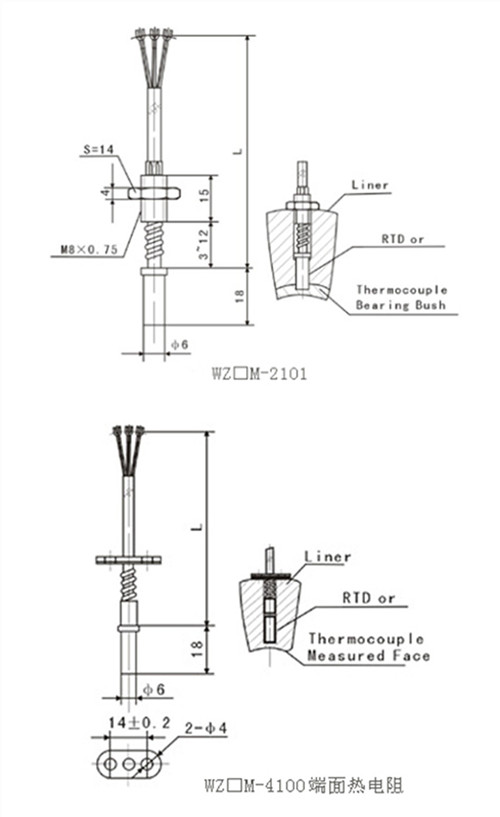

表面热电阻外形示意图
