压力变送控制器
压力变送控制器的特点
★ 可零点可迁移，量程可调节；
★ 可选LCD数显表、LED数显表
★ 可选设定报警输出
★ 可测量正负表压和绝对压力
★ 陶瓷测量界面，耐腐蚀性好
★ 不受安装方向影响，无工业污染
★ 线性好，可达0.1、0.2、0.5级
★ 传感器无中介液，温漂仅为正负0.015%FS/K
★ 稳定性高、优于0.1%FS/年
★ 抗过载能力强，过压可达量程的几倍至数几十倍
★ 输出信号强，抗干扰性能好
压力变送控制器的原理
压力变送控制器的技术参数
模拟量输出 DC 4mA～20mA (负载电阻≤500Ω)
D C 0～10mA (负载电阻≤750Ω)
DC 1V～5V (输出电阻≤250Ω)
DC 0～5V (输出电阻≤250Ω)
开关量输出 继电器控制输出—ON/OFF(带回差)
触点容量 AC220V/3A；DC 24V/5A(阻性负载)
可控硅控制输出 — SCR (过零触发脉冲)输出；
AC 400V/0.5A
固态继电器输出 —SSR(固态继电器控制信号)输
出;DC 5～24V/30mA
通讯输出 标准串行双向通讯接口
通讯协议：RS-232C,RS-485
波特率: 300～9600bps（自由设定）
测量范围 相对压力 最大0～60MPa 最小0～20kPa
绝对压力 最大0～60MPa 最小0～20kPa
负相对压力 -0.1～1MPa
测量精度 ±0.2%FS或 ±0.5%FS
分 辨 率 ±1字
显示范围 -1999～9999
显示方式 四位高亮度LED数码显示，发光二极管工作状态
显示，双屏数码显示
控制/报警 可选择上限、下限或上上限、
下下限控制/报警输出
方 式 继电器 ON/OFF带回差（可自由设定 ）
参数设定 面板轻触式按键数字设定，参数设定值断电后永
久保存，参数设定值密码锁定
保护方式 继电器输出状态LED指示,输入超／欠量程报警
,电源欠压或工作异常自动复位
环境温度 0～50℃
相对湿度 ≤85% RH （避免强腐蚀气体）
供电电压 ·AC 90V～265V（开关电源）
功 耗 ·≤4W（A C 90V～265V 开关电源）
·≤4W(DC24V 开关电源)
结构材料 压力接口：不锈钢
感压膜片：316L不锈钢
电子壳体：铝合金或铁壳

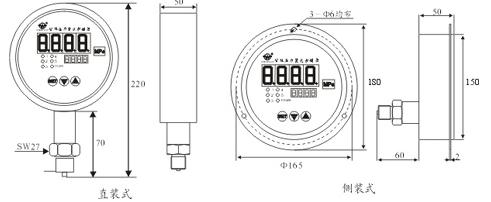

外形尺寸：
压力变送控制器的智能化发展
1）实现了数字通讯功能；通过具有相同通讯协议的DCS系统或现场通讯控制器可对智能变送器的各种参数进行变更、设定，实现远程调试．在线监测各种数据。
2）跟普通的压力变送控制器比较，精度高、稳定性好、可靠性高、测量范围宽、量程比大等特点，智能变送器拥有完善的自诊断功能，采用了不少高新技术，传感技术，微电子数字处理技术等。
3）简化了系统组成环节；智能差压变送器只须通过简单的设定而获得与输入差压信号平方根关系的输出信号，因而可免于使用差压式流量计的开方环节．简化了测量、控制系统的构成。
4）各种参数能现场显示 ；仪表进行简单的设定，就可以使智能压力变送控制器内藏LCD模块显示各种不同的数据。
5）减少了仪表备品数量；利用智能压力变送控制器量程比大。且有自设定、自校验能力．用其进行主线流量测量．仅需通过智能终端在控制室内进行小量程差压值和大量程差压值的修改、完成同样的目的。避免了常规压力变送控制器的拆装校验．降低仪表工维护量，减少备品表数量。
