STM32L476 shutdown模式，VCC掉电到1.2V时，RESET管脚被拉低了。但是手册不是说BOR0已经关闭了。怎么还会产生复位。
hyue11111 提问时间: 2023-07-10 11:16:52 / 未解决| 在技术手册中，The BOR is not available in Shutdown mode. No power voltage monitoring is possible in this mode, therefore the switch to Backup domain is not supported. BOR 已经关闭了，当VCC掉电掉至1.2V一下时，为什么还会产生复位？造成芯片低于1.2V发生复位，功耗变大。 |
如需获得 4个回答
butterflyspring 回答时间: 2023-07-10 11:35:32 从官方的手册上看，BOR是集成的一个功能模块，还有一个固定的复位电路在低电压下复位。 否则低电压不复位，很多电路就失控了，会造成更大的功耗。
- hyue11111 回答时间: 2023-07-10 12:03:22
这句话不是解释bor功能的吗？怎么没有解释额外复位电路和说明的呢? 例如额外复位电路的性能和功能作用。

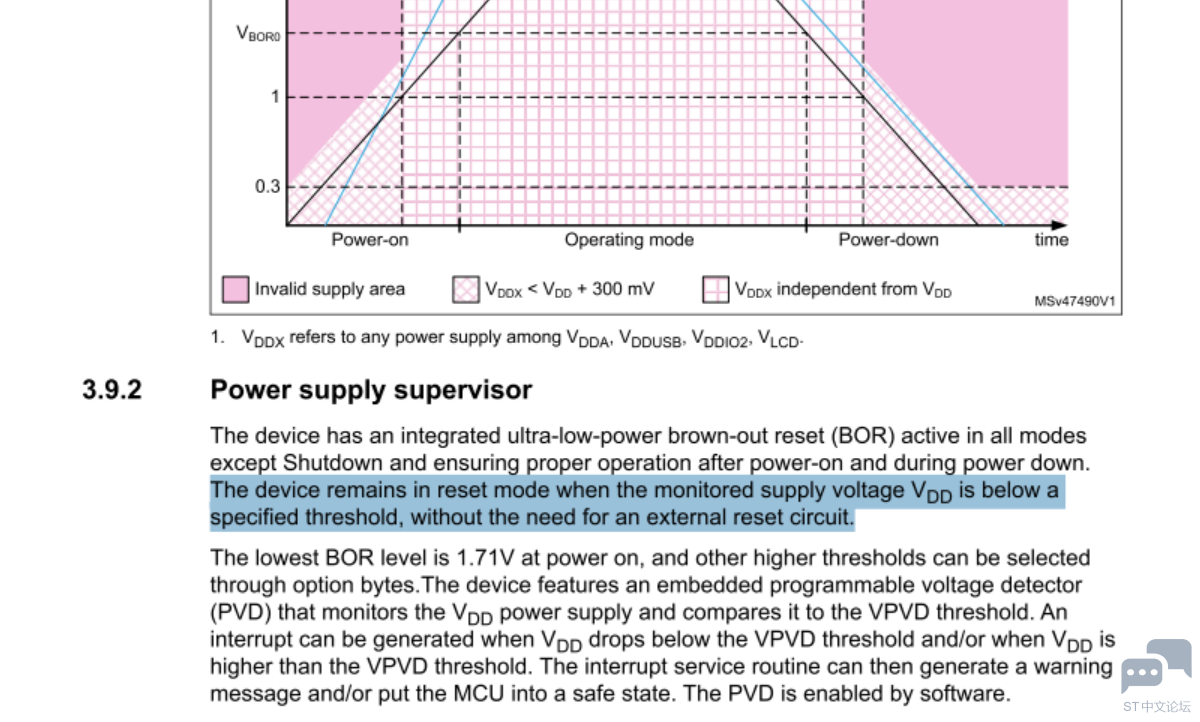

butterflyspring 回答时间: 2023-07-10 12:26:15手册中用的remain 这个词，所以应该是除BOR外保留的掉电复位功能。 从示意图上也可以看出来是俩个。一个是单独的掉电复位功能。掉电复位都是一个功能和目的。只是一个可以配合应用设置不同电压的复杂功能，一个是固有最低安全值。 如果没有这个功能，那么在低电压下内部电路估计要失控了，状态不定，IO口也会变化。 我是这么理解的，你再仔细品品。
- hyue11111 回答时间: 2023-07-10 12:43:39
好的吧，谢谢
