LM2903 窗口比较器低电压输入

Hi Jingfeng，

请问你所附的电路图中的C12, C13用的是多大的电容？

能否测一下电路的输入端是否有比较大的干扰，从而导致“在8.6V 至8.9V输入时后面的LED闪烁”。如果是的话，可以考虑将电路中的单限比较器改成滞回比较器。

至于“电压低于窗口下限电压时，接电源的一瞬间会输出一个高电平”，可以在LM2903的 3、6 脚接一个C12，C13同样大小的的电容。

“同样在电源电压高于窗口电压上限时，关断电源的一瞬间也会出现一个高电平。”，请问这个电源电压是指哪个电压？

Hi Martin，

C12，C13 目前尚且空缺；我的这个产品用于汽车上，所以干扰较大。

“同样在电源电压高于窗口电压上限时，关断电源的一瞬间也会出现一个高电平。”，请问这个电源电压是指的是高于窗口电压上限的输入电压电压；

Hi Jinfeng，

干扰比较大的话C12，C13还是选个合适容值的接上吧。

抱歉，还是不太明白：

“同样在电源电压高于窗口电压上限时，关断电源的一瞬间也会出现一个高电平。” 这个是指在输入电压高于窗口电压上限时，将LM2903的供电电源关断，而输入电压继续保持的情况下，在关断LM2903的供电电源的瞬间，该电路会瞬间出现一个高电平，是吗？

你那边能否抓一个在关断电源瞬间，各个比较器的输出变化图上传一下？

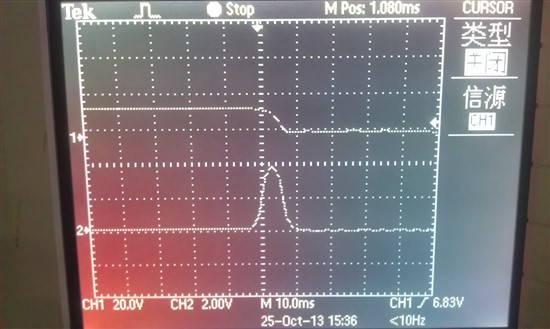

电源关断瞬间比较器输出变化波形
