我用2277做了一个增益为1的反向放大器，具体见附件！
问题是，现在运放的后端电路大概有200多nF的电容，导致运放震荡，峰峰值达800mV，震荡频率为3.2MHz左右；图中的C455就是用来补偿相位的，但具体怎么算这个电容值，我不是很清楚，尝试了多个容值，仍然震荡的很厉害！请高手帮忙分析下怎么计算这个电容的容值以及这个问题的解决方法！！多谢！！
请教关于运放2277震荡的问题！
FH Holmes 提问时间: 2023-08-08 07:51:53 / 已解决 Other Parts Discussed in Thread: , OPA2277
9个回答
Wanda WANG 回答时间: 2023-08-08 08:15:41你是做反相器（gain=- 1）吗？你输入端还缺少一个电阻啊，是不是没有放上来？
可以尝试在输出端串一个电阻看看。
- FH Holmes 回答时间: 2023-08-08 08:34:00
恩，电阻截图弄掉了！我现在就是不能在输出端串电阻，因为我这个是整个电路的参考基准源，串电阻会引起压差。
并且我也想弄明白相位补偿电容的算法，烦请仔细讲解下，多谢了！
Iven Xu 回答时间: 2023-08-08 08:59:16请把您这个电路的前级和后级电路贴出来，便于分析振荡的原因。
- FH Holmes 回答时间: 2023-08-08 09:15:56
震荡原因已经查清楚了，所接负载电容太大，我自己做了个实验，2277空载接200nF电容就已经震荡了！
现在问题是，怎么通过补偿电容解决震荡！
- Iven Xu 回答时间: 2023-08-08 09:42:29
您好，解决方法见附件ppt，谢谢！
http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/2234.OPA227-Stability-Issue.ppt
- Iven Xu 回答时间: 2023-08-08 10:02:26
TINA-TI仿真文件
http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/0407.OPA277-TINA_2D00_TI-Simulation-Files.zip

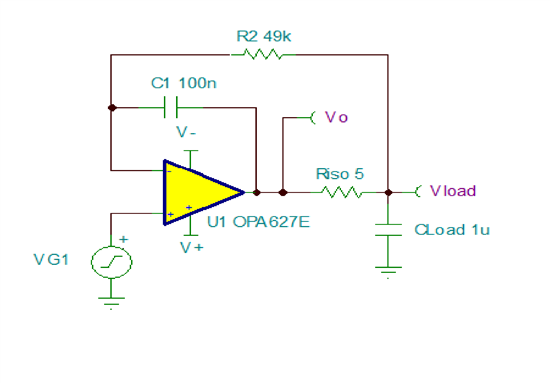

Carter Liu 回答时间: 2023-08-08 10:31:11 1.) Set Riso so f(zero) = F(AOL = 20dB)
2.) Set Rf: Rf ≥ (Riso * 100)
3.) Set Cf: Cf ≥ (200*Riso*Cload)/Rf
从里面摘出来的，这就是你想要的吧应该
- Nicole Han 回答时间: 2023-08-08 10:54:15
http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/4807.Tina_FF4E1F77_opa2277.TSC
- Nicole Han 回答时间: 2023-08-08 11:11:17
http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/5670.OPA2277_337A9A5B2760_.docx
