我做的是光电转换，前端转换用的是ＯＰＡ８４７（输出为偏置的正弦信号），后端比较器我现在看的是ＴＬＶ３５０１，我看了给的ＴＬＶ３５０１参考设计，没看太懂，下载了仿真电路，直接接到后端之后没有效果，请问那个参考设计给的电路适合正弦信号么，能不能给个电路？
比较器TLV3501的“参考设计”咨询
jinlong zhao2 提问时间: 2023-08-10 06:44:56 / 已解决
如需获得 6个回答
Carter Liu 回答时间: 2023-08-10 07:06:21你好，正弦波是没有问题的，不知你的前端是怎样的电路？前端输出是否正常？用的是哪个参考设计
- jinlong zhao2 回答时间: 2023-08-10 07:25:12
参考设计地址：http://www.ti.com.cn/tool/cn/tipd105
我前端是OPA847的互阻放大器例程设计（数据手册Page12），我将输出接参考电路的Vin+，将Vin-接地，结果不能仿真，不知道怎么回事
- Carter Liu 回答时间: 2023-08-10 07:45:09
OPA847的VDIS不能接地，不知道你怎么处理的哦，是不是OPA847的输出接比较器的VIN+比较器的VIN-接地？你把你的仿真图传上来吧我给你看看
- jinlong zhao2 回答时间: 2023-08-10 08:17:56
附件就是我的仿真电路
- Carter Liu 回答时间: 2023-08-10 08:39:43
已看到，你的信号源幅度和频率为多少？OPA847有输出吗

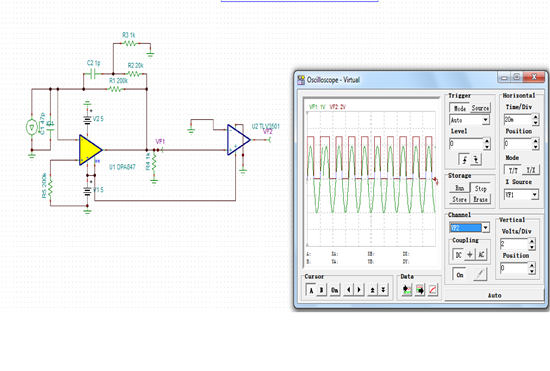

Carter Liu 回答时间: 2023-08-10 09:08:50 请参考下图：
