运放LM2902D跟随电路

avatar user3790095 提问时间: 2023-08-11 17:28:48 / 已解决

跟随电路如下图所示,请问VOUT怎么计算呢?
R1的作用是什么呢?R2、R3、D1有用么?
谢谢!


如需获得 LM2902D 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

8个回答
  • avatar Andrew Wu
    回答时间: 2023-08-11 18:01:46

    您好,我想请问一下您的电路出处?为什么要在反馈回路中对地串一个电容呢?由于反馈电压要给这个电容充电,所以会导致运放输出跟不输入信号的变化,从而导致运放振荡的。

  • avatar Bruce Wei
    回答时间: 2023-08-11 18:20:59

    楼主你好!

    1、运放的输出阻抗相对于10k R2 是很小的,所以,R2 接到-5V 不会对输出造成多大的影响,理论上的话,相当于增加了负的直流分量。

    2、D1的方向楼主确认没有画反吗?如果反了,那就是钳位保护;如果没有反,就是将输出钳位在 -5 到 -5 + 0.7 之间。R3是配合钳位的。

  • avatar user3790095
    回答时间: 2023-08-11 18:44:47

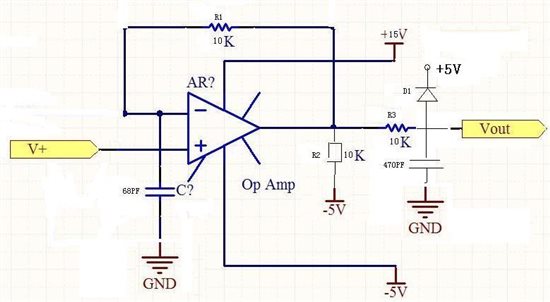

    D1方向没反。不好意思,D1上是+5V,画错了。如下图:



  • avatar user3790095
    回答时间: 2023-08-11 19:01:48

    这是老外提供的电路。原D1上的电压是+5V,不好意思哈。

  • avatar user3790095
    回答时间: 2023-08-11 19:34:46

    R1的作用是什么?怎么计算VOUT呢?谢谢!

  • avatar Andrew Wu
    回答时间: 2023-08-11 20:00:13

    这个电路是有风险的,运放的输入端或者反馈回路中对地串电容很容易引起放大器的振荡,导致工作不稳定。您图中的R1主要作用是对放大器的相位进行补偿, 要准确的计算各无源器件的参数,才能使其工作趋于稳定。

    Vout=V+

    另外我比较好奇,为什么要把跟随电路设置成这种模式?您的应用目的是什么呢?谢谢!

  • avatar user3790095
    回答时间: 2023-08-11 20:24:45

    前面有开关芯片,电容是不是滤波呢?

  • avatar Bruce Wei
    回答时间: 2023-08-11 20:52:24

    楼主你好!

    电路可以工作不代表是正确或者合理的。这颗电容是没有必要的,更会引入延迟,减小相位裕度,造成电路不稳定。如果做滤波也不是放在这个位置的。
