INA321运放不能轨到轨输出

楼主你好！

1、电路并没有问题，能否截个波形图：输入信号、输出信号？

2、输出是否有接负载，如果有，是什么，阻抗多少？

数据手册上这样讲的：Output does not swing to positive rail if gain is less than 10.

输入是直流信号，500mv，输出1.77v，后级负载为ADS1115，差分输入阻抗5MΩ，还接了几个电容不知道有没有影响

虽然输出不能摆到正轨，但是不会差很多吧

如果轨至轨输出的产品，即使到不了电源轨的话，相差也就在100mV以内。

您好，

输出幅度和负载有很大关系，建议您把后级电路断开，再测试一下，谢谢！

我将那两个100欧电阻断开后在测，问题仍然存在输出最大是4.28v，输出能正常到负轨，但是不能到正轨，还想请教下输入的直流偏置加在同相，或者反向输入端都是一样的吗？

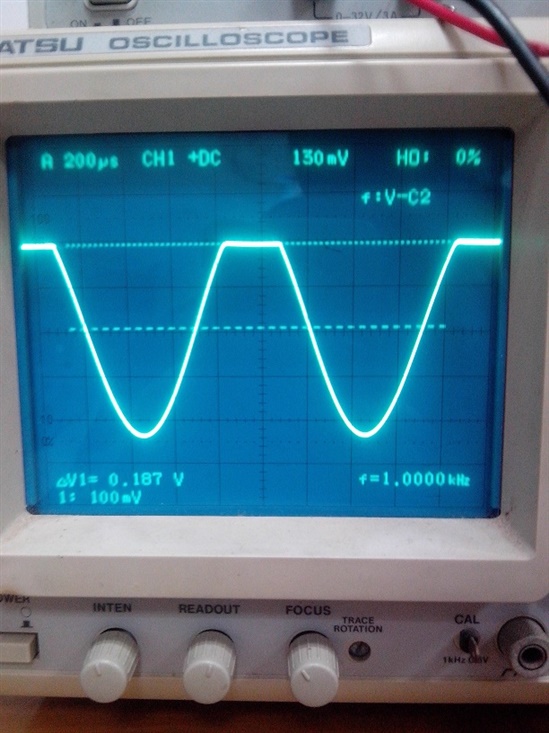

输入1vpp，1khz，放大五倍，顶部被截掉，测过电源是5v

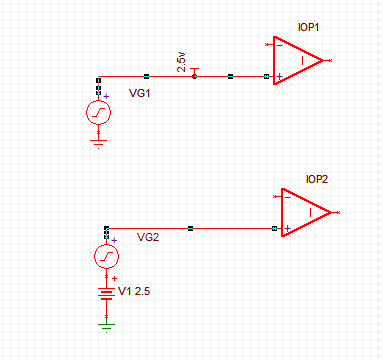

老师你好，我想问一下， 他那第一个图中的，2.5v直流偏置(我暂且理解为与信号源并联)这样接法和我将2.5v与信号源串有区别嘛？会有什么影响？，正确接法是怎样？望解答，谢谢

楼主你的电路没有问题，参考下图：

(5) Output does not swing to positive rail if gain is less than 10.

老师你好，我想问一下， 他那第一个图中的，2.5v直流偏置(我暂且理解为与信号源并联)这样接法和我将2.5v与信号源串有区别嘛？会有什么影响？

您好，

R5、R6电阻是100Ω吗？低通截止频率为：，如果R5、R6是100Ω的话，fc=800Hz，也就是在1kHz时信号已经衰减了。您可以输入一个100Hz的信号，看输出摆幅。正反向短接的时候输出应该是2.5V。

和你的连接方法是一样的，串联，可能图看的不大清楚。提供2.5V偏置。

请问一下这两种有什么区别嘛，是不是没什么 影响

是一样的，交流加在了2.5V的直流偏置上。
