我在做一个信号处理的电路的时候，采用了运放OPA4170，只用了其中的三路运放，用的是±15V供电，电路图如下。我再测试的时候发现，正常情况下，在没有焊OPA4170de时候电流只有0.128A，焊上OPA4170也只有0.13A，此时电路信号测试是正常的。但是我在测第二块时，电流猛地增到了0.5A，OPA4170也发热严重，拆掉OPA4170，电流又回到了0.129A，连续换了两片芯片，都发热严重，换第四片的时候又正常了，电流0.13A，无明显发热。我不知道是芯片质量的原因，还是在其他方面有失误，望各位不吝赐教，下面是电路图：
OPA4170发热的问题
yunwu177 提问时间: 2023-08-17 21:18:22 / 已解决
如需获得 8个回答
Carter Liu 回答时间: 2023-08-17 21:48:13你在焊接的时候有没有出现虚焊的情况？另外第三只运放的不用的引脚你是怎么处理的？
- yunwu177 回答时间: 2023-08-17 22:10:44
没有虚焊，第三只运放的引脚是悬空的，未做处理，是否不妥？
- Carter Liu 回答时间: 2023-08-17 22:29:57
悬空确实不妥。悬空会引入噪声且提高供电电流，并将噪声耦合到其它OPA，且有可能将噪声引入电源层或者地层。
- yunwu177 回答时间: 2023-08-17 23:01:16
那请问该如何处理？

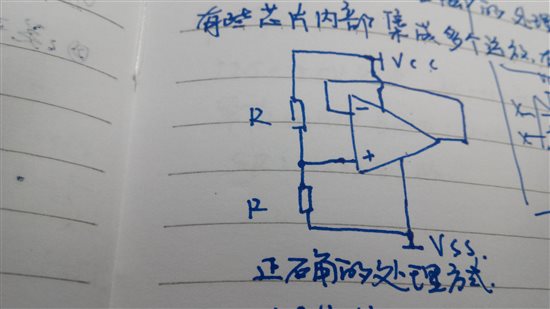

Carter Liu 回答时间: 2023-08-17 23:19:13 可以使用如图所示的方式连接：
- yunwu177 回答时间: 2023-08-17 23:50:10
恩 刚刚实验了一下，各项参数都正常了，也不发热了，最后问一下，对于R的取值，是否有要求？
- Carter Liu 回答时间: 2023-08-18 00:10:51
一般不要太小就行，要不电流都消耗在电阻上了，10K - 10M都可以吧
- yunwu177 回答时间: 2023-08-18 00:38:30
明白，实验数据表明确实如此，谢谢了
