比较器输出有尖峰

添加旁路电容试试看。

自己回答一下，应该是因为多重触发产生的，我尝试着用迟滞比较器，还没测试

这个转换点附近的尖峰应该是输入信号和比较器另一端信号太接近，微小的噪声可能导致比较结果不停地变化。您可以试着加一下施密特迟滞特性。用一个电阻将输出正反馈到比较器正端。不过需要计算一下迟滞的幅度。

我也遇到了相似的问题，请上楼能详细解释一下所说的加施密特迟滞的情况吗，谢谢。

电源引线太长引起调制性振荡。在IC电源管脚上直接焊接并0.1uF电容即可消除。

http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/7271.OP_3E6527593575EF8DBE8BA18B_.pdf看一下文档里关于比较器这部分的介绍，感觉讲得还是蛮详细的

我试了一下是有些改善，但是振荡还是存在的的，有个问题是焊电容之后地线加长了；另外还加了迟滞（大概5mV）,输入端加了高通滤除直流分量，效果都不是非常明显。

亲，电源上并电容了吗？输入脚是否串了电阻？电阻多大？

电源已经并上电容了但是并没有很大的改善，输入端并没有串联电阻，但是加了一个高通滤波电路。

接成迟滞比较器，可以消除图1中的噪声。

图二中的尖峰是过冲电压，是驱动容性负载造成的，如果想消除，可以在比较器的输出端串联一个阻抗匹配的电阻，大概几十欧姆。

谢谢。

电源已经并上电容了，输入脚并没有串电阻，但是接了一个高通滤波器滤除前端输入信号的直流分量，R=1M，C=10nF.但是效果依旧不明显

并的电容是电解还是贴片X7R类的电容？直接并到管脚上了吗？引线有多长？

建议上电路图。

请问输入信号的类型，需要实现的功能？

比较交流信号需要有一定的电压偏置。

迟滞比较器是正反馈，可以滤除图一中的多次振荡。迟滞电压为几mV到几十mv就可以。

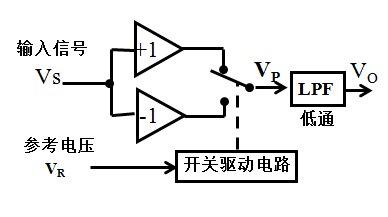

电路图已经在昨天的回答中上传了，输入的是一个经过移相网络的正弦波信号，幅值较小；输出的方波作为接CD4053的选通信号，整个系统作为相敏检波。由于方波的过冲造成最后电路输出也有过冲存在。我试了一下在输出端串联一个47欧姆的电阻，过冲现象确实改善了；另外LM311漏极开路的结构是不是不适合做迟滞比较器？

lm311可以实现做迟滞比较器，正反馈的那个电阻取大些，输出上拉的电阻取小些，但是注意满足芯片正常工作的要求。

如果是用来做相位检波，需要仔细考量比较器零漂对精度的影响。

谢谢。

你好，漏极开路与是不是可以迟滞比较器是没有关系的。

搭线尽量减短线长

太好了！

至于LM311，完全可以用正反馈做迟滞，只是两电阻交联，算的比较罗嗦。

【回复XP】：并的是普通的贴片电容，离管脚很近，都是贴着引脚的，但是相应的地线会比较长，地线走线不好走。

 谢谢大家的回答，新学了不少知识。
