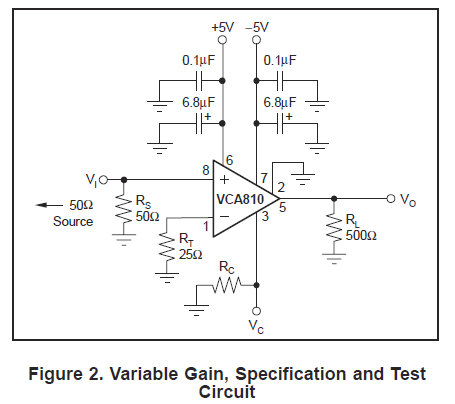

我在vca810的数据手册上看到了如下这两个电路图，他们区别在哪里呢？还有第二个图中的V-、VR、RSSI PORT在实际电路中代表什么意思呢？
VCA810可控增益放大的问题
Qian Yang 提问时间: 2023-08-26 15:34:33 / 已解决
如需获得 12个回答
Qian Yang 回答时间: 2023-08-26 16:07:20
Carter Liu 回答时间: 2023-08-26 16:25:39没有看到图啊？
Qian Yang 回答时间: 2023-08-26 16:53:18 - Qian Yang 回答时间: 2023-08-26 17:17:28
刚刚上传
- Carter Liu 回答时间: 2023-08-26 17:45:07
一个是普通压控增益放大电路，一个是自动增益控制放大电路
- Carter Liu 回答时间: 2023-08-26 18:09:17
V-是负电源电压，VR是自动增益控制输出需要达到的输出电压最大值，RSSI port 是电压指示
- Qian Yang 回答时间: 2023-08-26 18:27:24
那自动增益控制放大的原理是什么样的呢？那几个接入端口都指什么?
- Carter Liu 回答时间: 2023-08-26 18:47:43
原理在datasheet有的，请参考最新版的datasheet上的page12的WIDE-RANGE AGC AMPLIFIER部分，如不太理解，请在追问
- Qian Yang 回答时间: 2023-08-26 19:05:29
我是这样理解的，自动增益调节的话就是说预先设定输出的峰值，也就是VR，opa820相当于一个比较器，当增益过大，Vo的输出峰值大于VR时，比较器输出1，二极管导通，给Ch电容充电，由于Vc处的电压是由V-分压过来的，所以是负电压，充电的话，电压会减小，增益降低，达到增益控制的目的。但是V-得输入电压是恒定的吗？如果是恒定的，那么经过R1,R2分压过后给倒Vc的电压不是不变的吗？这个地方我有点不理解，也就是WIDE-RANGE AGC AMPLIFIER部分的最后一句话？
- Carter Liu 回答时间: 2023-08-26 19:36:04
首先给Ch充电则Vc电压增大，增益降低。G(dB) = –40 ● (VC + 1)dB.Vc的电压不是恒定的，因为一直有Ch的充放电过程
- Qian Yang 回答时间: 2023-08-26 19:59:30
对了，还有个问题忘记问了，电路中的那个二极管HP5082是用什么二极管啊？可以用1N4007或者1n60这种二极管代替吗？
- Carter Liu 回答时间: 2023-08-26 20:17:05
选择正向压降较小的比较好，1n60可以的
