opa2690反相放大

亲；你的电路少了一根线，放大器输出口接R2R3中点；你的电路就成立了。

放大器两侧电源都是由三极管射随器供电，即电源电压为放大器输出+R1R2或R3R4的分压-0.6V。电源电压随输出而变，但IC实际供电电压不超限，这样就达到了用较低电压放大器实现高电源电压高输出目的。

请问这两个三极管有什么要求吗？只用看电压就行了？

运放那直接相当于是开环电路。运放的正相、反相端，哪个充当输入端？？

都可以。

这个电路的放大倍数怎么算？  和运放的开环放大倍数有关，还有不？？。。。

与标准放大器一样。开环增益与闭环无关。

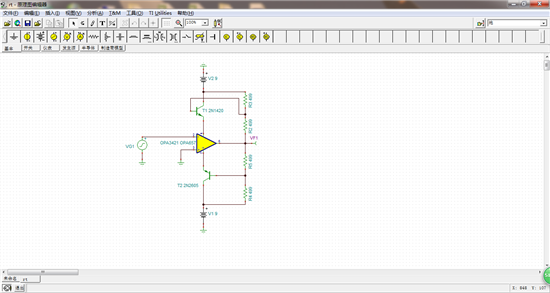

照着这帖子，自己瞎整了这样的一个电路。下面的截图是电路、频谱图，还有10mv的信号输入在40MHz和50kHz的频率下的输出波形。  对这不是很理解。。。

这不是和标准运放一样的吗？频率高了，开环增益就小了。

可是50k频率正弦波信号输入的时候，信号失真了。

运放低频/直流开环放大倍数都远超10000倍，10mV输入当然就导致输出饱和了。
