采用两片vca821级联时，一旦接入第二片，第一片的输出信号就会变糟糕，不知道是不是阻抗匹配的问题。
还有关于vca821在正负5V供电时，所能达到的最大输出峰峰值为多少？
求教vca821
lin chen6 提问时间: 2023-09-13 10:53:12 / 已解决13个回答
KW X 回答时间: 2023-09-13 11:20:18亲；两级放大是如何连接的？能不能先画个原理图看看？
Andy Tan 回答时间: 2023-09-13 11:42:49 你好，你所说的糟糕具体是指什么样的？最好是提供下你的原理图以及测出来的波形。

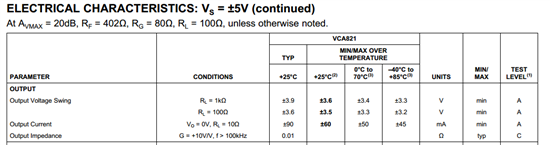

对于其最大的输出摆幅，可以看下手册中page4,如图:
- KW X 回答时间: 2023-09-13 12:10:06
亲，你是咋联的？画个原理图，大家才好帮你啊！
lin chen6 回答时间: 2023-09-13 12:38:51 还有一个问题是输出会带上直流偏置

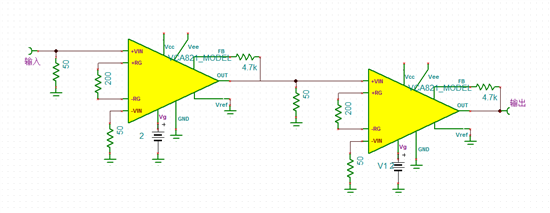

- lin chen6 回答时间: 2023-09-13 13:06:08
- KW X 回答时间: 2023-09-13 13:38:55
亲，电源脚上接电容了吗？
Andy Tan 回答时间: 2023-09-13 14:11:42你这是实际调试中出现的问题，还是仿真出问题？如果是仿真，请提供下源文件。
- Andy Tan 回答时间: 2023-09-13 14:28:33
你可以采用交流耦合方式（交流输出）来消除由于VOS或输入直流成分引起的输出有直流偏置的问题。
- lin chen6 回答时间: 2023-09-13 14:49:03
电源都去耦了
- lin chen6 回答时间: 2023-09-13 15:20:11
实际调试的问题

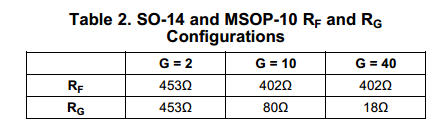

Andy Tan 回答时间: 2023-09-13 15:49:07 你好，vca821的后端是由一个电流反馈型运放组成的，为获得一个好的频率响应特性，对于反馈电阻值得选取最好是参照手册中给出的值（SO-14 and MSOP-10 packages.）：
你输入信号是怎么样的，频率，幅度？要求放大增益为多少？
- dara dara 回答时间: 2023-09-13 16:18:25
你好，看到你们的回复我很激动，我也在做VCA821，但是菜鸟一个。英文也不好，我把vca821的手册用谷歌翻译了一遍，还是没看懂，例如
1：Rg是干嘛的？Rf是干嘛的，它不是压控放大吗？为什么不同的倍数还要对应不同的Rg，Rf，那要是这样，我还怎么实现压控？
2：我按照官方给的图，搭建了电路，不能实现任何放大之类的，波形都是很糟糕的。
3：如果你们有相应的图的话，发我一个，我试着做一下。
我会一直等，最近要参加比赛了，做VCA810，,VCA821一个多月了，还是没有头目。
（我的VCA810做出来后，压控放大，放大结果和理论有相当一部分的差距，但是缩小却很准确。电路是我自己焊接的，没有画PCB）
gaoju ma 回答时间: 2023-09-13 16:36:22 你好，我和你的问题一样，放大倍数和理论相差，我理论放大10倍，实测只有5倍，但衰减却很好，800mv，可以衰减到30mv，你的问题解决了吗？可以交流一下吗？我的qq是274727573，可以聊一下吗？
