咨询一下老师，我这个LM324使用单电源直通连接，为什么不能输出正弦波，当双电源供电时，iuot2接地可以出现正弦波。查的资料说单电源运放的静态工作点要设为1/2Vcc，不太明白怎么调整电路。
LM324单电源供电的问题
FLYSOON 提问时间: 2023-09-19 17:23:51 / 已解决
如需获得 5个回答
Charles Lin 回答时间: 2023-09-19 17:56:49你好，
注意运放的输出电压范围。单电源供电时，LM324的最小输出电压的典型值为5mV。双电源供电时，可以接近负电源输出。
将运放的直流工作点设为1/2VCC实际上可以给输入信号加一个直流偏置就可以了，可以用加法电路实现。
- FLYSOON 回答时间: 2023-09-19 18:25:45
请问林老师，我用12V的电源供电324最大的正弦波输出能有多大
Charles Lin 回答时间: 2023-09-19 18:56:53 你好，

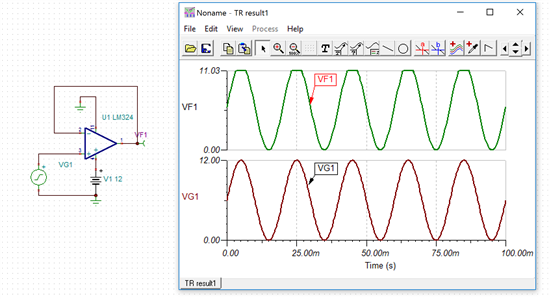

如果是12V供电的话，可以利用TINA进行仿真，输出电压的最大值为11V左右。

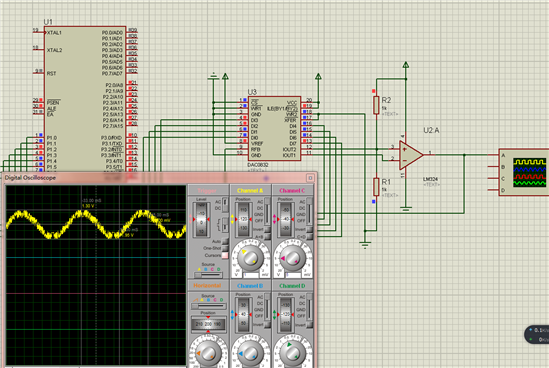

FLYSOON 回答时间: 2023-09-19 19:23:59 林老师，我这个电路有什么问题，为什么会有这么严重的失真，刚接触运放的这方面的内容，有一些不明白的，麻烦您了。
Kailyn Chen 回答时间: 2023-09-19 19:53:17 最大输出幅值范围是跟负载有关的：
