大家好，我想做一个方波驱动放大电路，电源是正负15V，为了调试效果，3092的两路一路做电压跟随，一路做2级放大，但是板子焊好，输入信号为0时，芯片发热严重，请各位大神帮忙看看原理图有没有问题，谢谢。
图中Ra17和Ra20没有同时焊接的，不会出现 两路输出短路的情况。
THS3092静态时发热严重
zhi li13 提问时间: 2023-09-19 17:48:28 / 已解决 Other Parts Discussed in Thread: THS3092, THS4022, THS4021, THS4051, THS4052, THS4221, THS4001
如需获得 11个回答
Kailyn Chen 回答时间: 2023-09-19 18:07:41本身这款是一款高速，高电流输出的运放，所以比普通运放功耗要高一些。 那静态电流有没有测试，是否在datasheet中范围之内？
另外，这款芯片底部有散热焊盘，有没有将其铺铜连接至地，如果单电源供电，就接到GND,如果双电源供电，thermal pad接至负压。

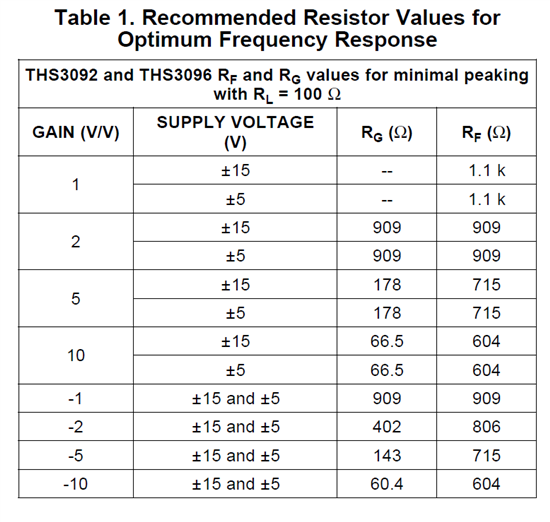

Will Wang47 回答时间: 2023-09-19 18:38:05- zhi li13 回答时间: 2023-09-19 18:58:13
非常感谢两位回复，电压跟随器断开后，芯片功耗基本正常，但是芯片还是有点烫手，不知道是损坏 了还是底部没有散热片的缘故，后面继续测试中。这个芯片看了芯片下面是没有散热焊盘的，不知道是不是老版的缘故。
Shawn Ding 回答时间: 2023-09-19 19:28:48你好，
这种运放本身会产生较大的功耗，建议布局按照手册推荐的来完成。同时，如果这个方波是数字信号，建议使用功率管来驱动。
- zhi li13 回答时间: 2023-09-19 19:47:39
非常感谢，虽然是方波信号，可是输出电压需要在1V-5V之间调节，开关管估计不好做，而且有上升下降沿要求在20ns以内。不知道除了THS3092，类似兼容的芯片能否推荐一下，3092实在不好买也贵。
- Kailyn Chen 回答时间: 2023-09-19 20:13:17
那需要运放的带宽多大？看下电压反馈THS4051,THS4052，THS4021，THS4022。
- zhi li13 回答时间: 2023-09-19 20:31:35
信号输入最大10MHz，幅值1V-5V，输出也是1V-5V，输出最大电流不小于100mA，上升下降沿20ns以内
- Shawn Ding 回答时间: 2023-09-19 21:00:42
可以计算需要的slew rate 为 5V/20ns=250V/us；需要的带宽为3.5/20ns=175MHz。输出电流100mA，同时考虑功耗小和价格低等。根据以上条件，推荐料号为THS4221
- zhi li13 回答时间: 2023-09-19 21:30:44
ths4221电源范围感觉窄了点，最好能输入±12V或者±15V，最低±9V也行。
- Shawn Ding 回答时间: 2023-09-19 22:02:36
你好，
可以参考下THS4001这颗料
- zhi li13 回答时间: 2023-09-19 22:27:52
非常感谢，我去申请几个样片测试一下。
