使用THS3201做I/V转换电路

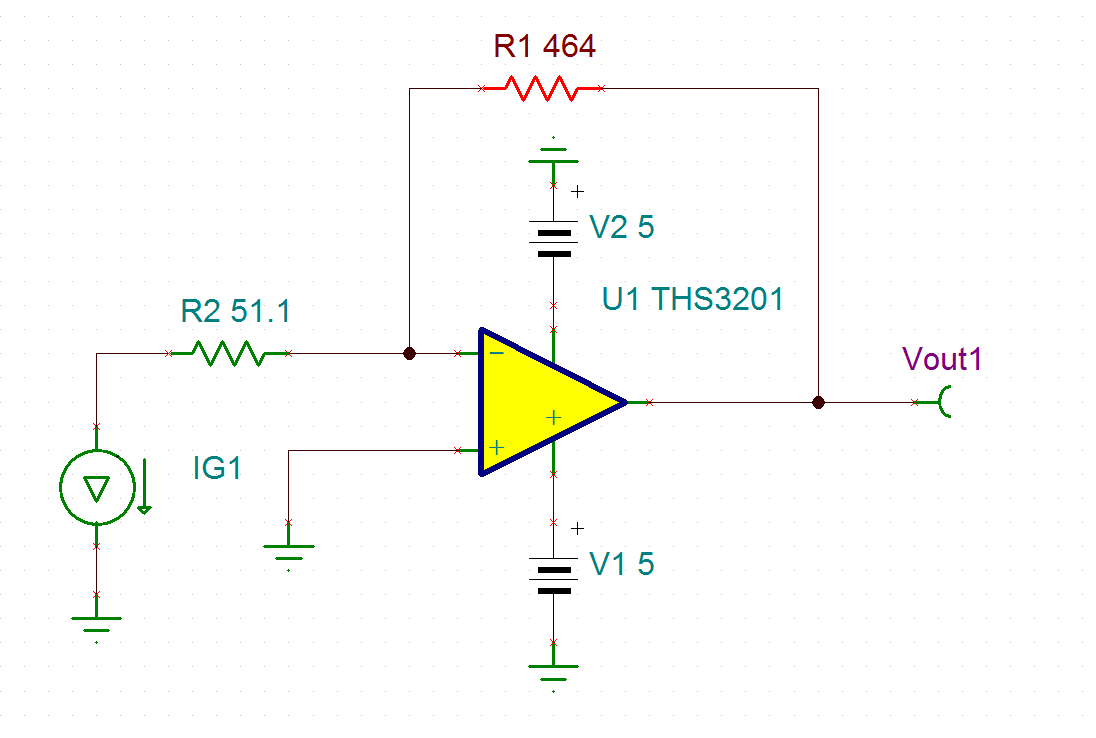

贴上仿真图和仿真结果。从仿真结果上看是没有问题的，请问一下THS3201可以这样用么，如果可以，反馈电阻还需要参考规格书中提供的值么？

Hi baiwang,

THS3201 是电流型运放，反馈电阻会影响电路的稳定性，所以一定要按照手册中要求的进行设计；THS3201的输入偏置电流几十uA级别，比较大，如果跟要检测的电流值数量级相当， 则不建议使用在I/V检测电路中；

THS3201 不建议在新设计中使用。

可以看一下低输入偏置电流，高带宽的跨阻运放 ，推荐OPA656/7; 也可以下边链接找合适的：

www.ti.com/.../products.html

你好，由于源信号频率较高（10M~50M）,所以无法用低偏置电流的运放做转换电路（在另一个应用电路上使用的OPA129做I/V转换）。如果源信号值大到可以忽略几十uA的偏置电流，请问：

1、这样设计从原理上是可行的么？

2、这个反馈电阻该怎么选择？

3、THS3201这类运放和您推荐的OPA656应用原理是一样的么，都是CFB？只是前者偏置电流小，适用于输入信号很小的场景。

您好，刚看了下资料，TIA和CFB原理上不是同一个东西==所以还想问一下TIA的带宽和增益怎么定义？比如您推荐的OPA656

Will Wang47 求解惑==

TIA运放的带宽用这个公式计算。 您的被测电流源是什么范围的

10M~50MHz频率的用OPA656/7没有问题；

对于电流型运放，反馈电阻值必须大于一定值，太小会存在稳定的问题，发生震荡；

TIA的增益是由增益电阻决定的，电阻越大，增益越大; 可以参考下边这篇文章来设计TIA 电路

Avg=100uA

好的，谢谢！目前用THS3201测试，震荡得比较厉害。而且偏置电流确实影响太大。。不过同类型模块上没有这种问题，使用的是uPC1633这颗运放，我看了下偏置电流也有20~40uA。。。

Hi，Willing,Will Wang47，我使用OPA655尝试了一下，没有信号，看datasheet中，fast setting=17nS，这个是指通常意义上的数据建立时间么，如果我的待测信号是不连续的小于17nS的波形，理论上这个运放就无法放大待测信号了是么？

Hi baiwang,

我没有搜到OPA655这颗料，是不是OPA656，OPA657？ 把电路贴出来看一下吧。

你说的这个时间一般是指在输入大的阶跃信号信号，输出稳定在一定的误差范围内的时间，称为建立时间。

具体的你可以参考TI Precision Lab里6.2节里的介绍。

training.ti.com/ti-precision-labs-op-amps-slew-rate-2

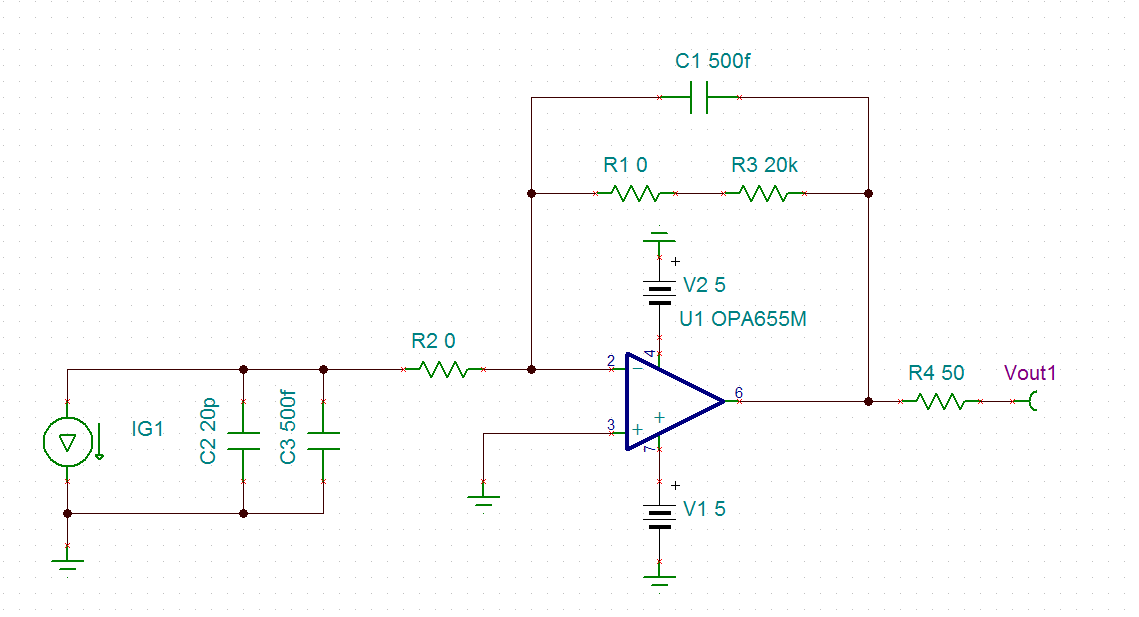

OPA655还是国半的LOGO，我找供应商买的OPA656，提供给我的是OPA655。不过OPA655带宽也有400M。贴上电路图如下（电流源及实物中的PMT模块）：

Will Wang47
