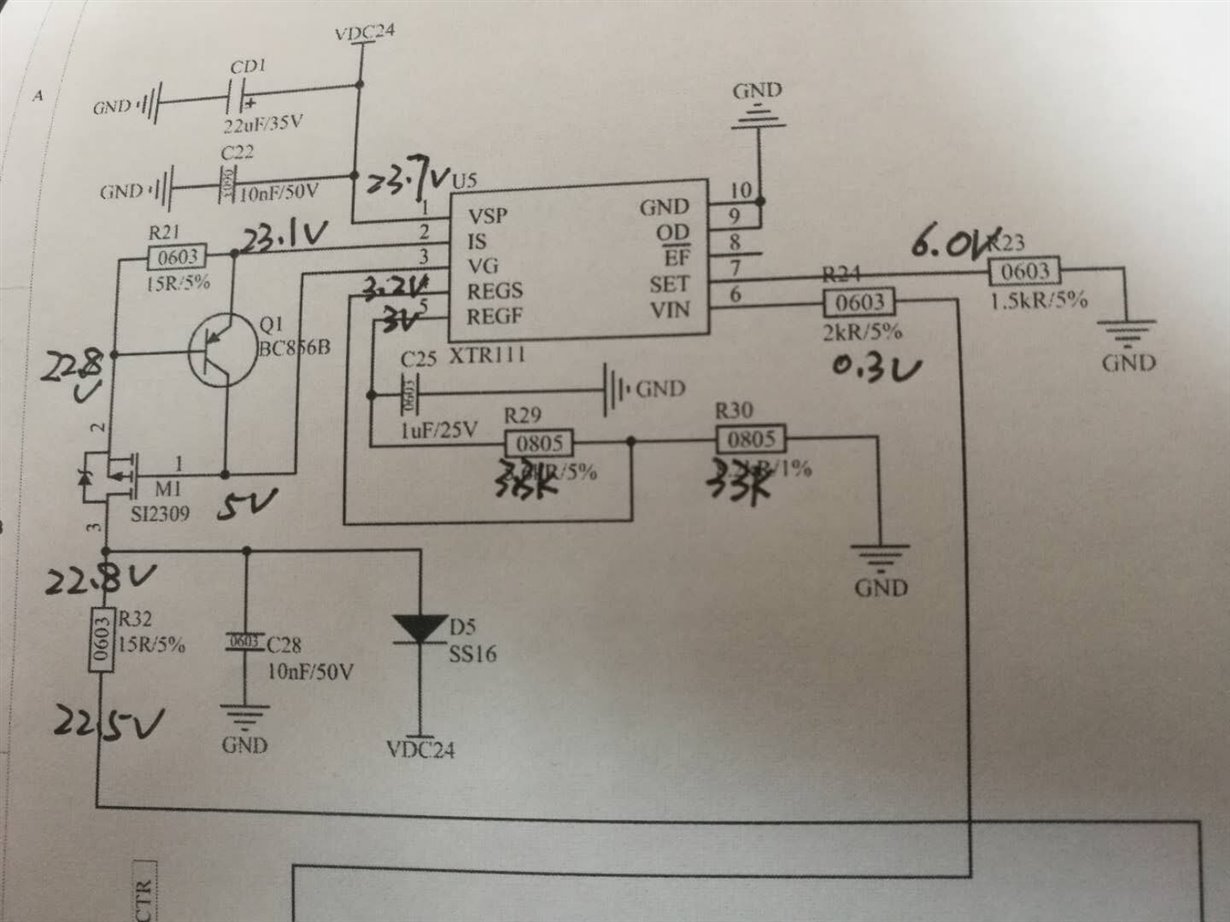

XTR111输出电流不随VIN的输入变化而变化，一直是22.5mA，下面附图是各个点的电压，求教怎么解决
XTR111输出电流不变化
ning chen 提问时间: 2023-09-25 19:41:46 / 已解决
如需获得 8个回答
ning chen 回答时间: 2023-09-25 19:59:54 XTR111输出电流不随VIN的输入变化而变化，一直是22.5mA，下面是各个点的电压，求教怎么解决
ning chen 回答时间: 2023-09-25 20:30:51 XTR111输出电流不随VIN输出变化而变化，一直是22.5mA，附图是各个点的电压值，求教要怎么调试
ning chen 回答时间: 2023-09-25 21:02:10
ning chen 回答时间: 2023-09-25 21:20:50
Kailyn Chen 回答时间: 2023-09-25 21:45:22问题应该出在SET和负载的地接一起了，实质上Vset是随着Io输出电流的 变化而变化的，如果和负载地接一起，迫使Vset电压为零，不会随着输出电流变化而变化，因此输入电流变化，输出电流也不会变化。正确的做法是SET是输入信号的回流地，SET应该接的是transimitter的地。而不是负载地。
- ning chen 回答时间: 2023-09-25 22:14:51
老大，按你说的，问题没有解决啊，还是一样的

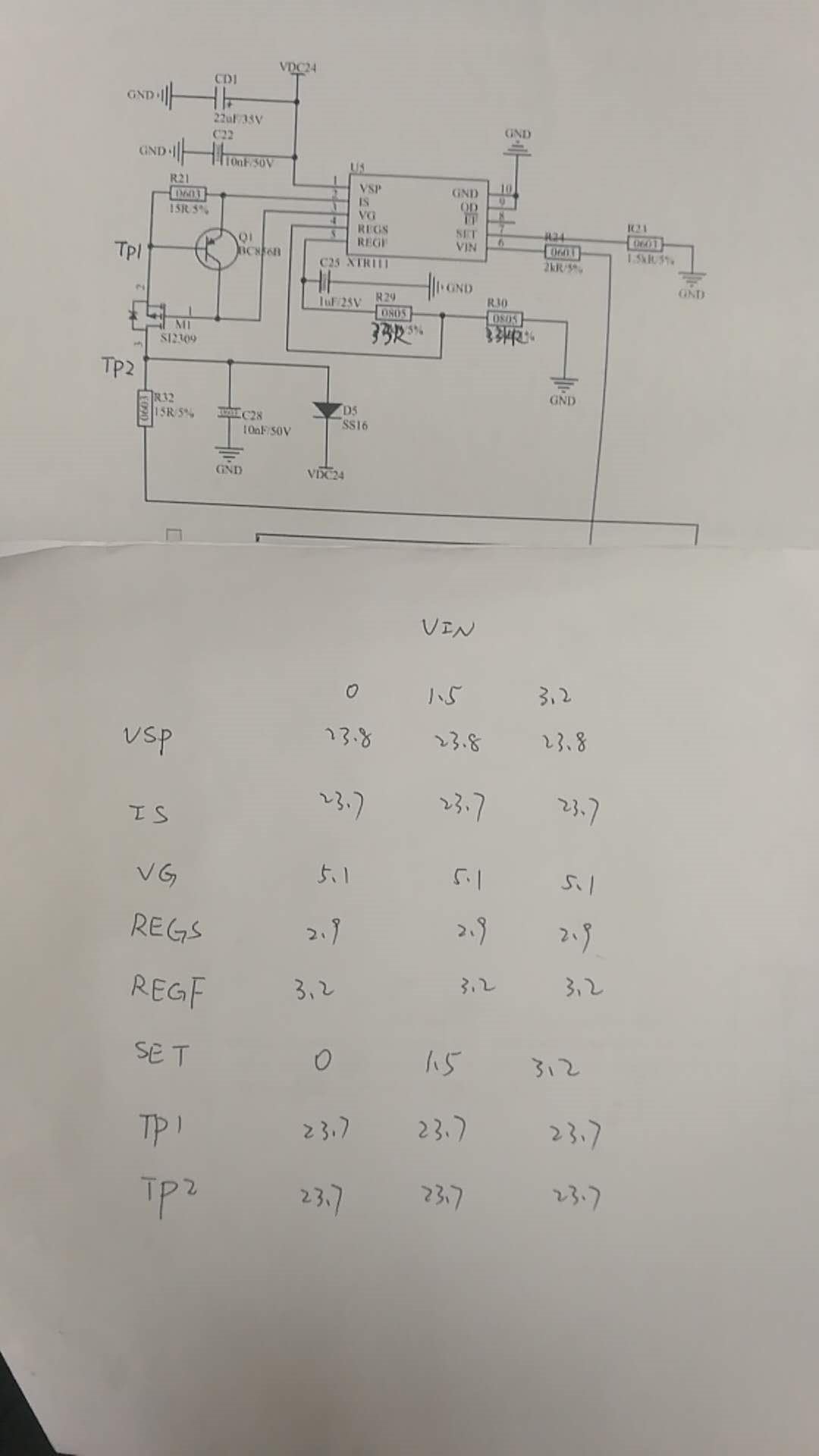

ning chen 回答时间: 2023-09-25 22:31:53 老大，再帮忙看看，接地排查了，还是不行啊，这是各个点在不同的VIN的电压值，再帮忙分析分析啊，有没有联系方式留一个啊，很急
- user5296500 回答时间: 2023-09-25 22:55:41
现在测试也遇到问题，现在你的问题解决了吗？求指点
