user5361943 提问时间: 2023-09-29 18:42:23 / 已解决TI的专家好，最近在用INA333做一个仪表放大电路，将一个0~20mA的电流通过采样电阻进行电压电流转换，但是没法正常进行放大，下面有电路图以及各点的电压。

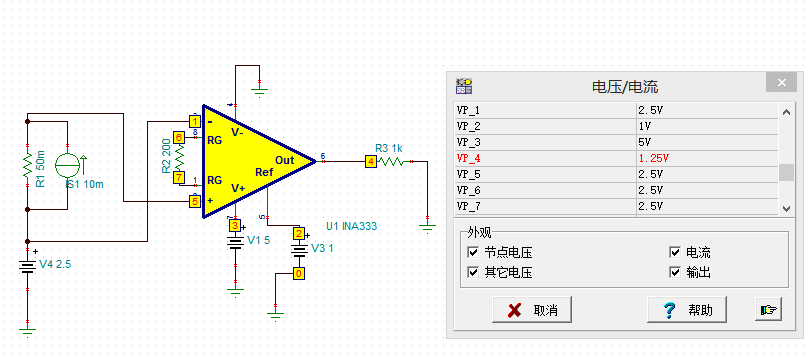

比如说这样图，RG=1K，根据手册GAIN=100，Vout=Vbias+（V+-V-）*100=3.5V的，但是为什么结果只有2.52呢？
PS1.2018年6月27日20:34:46 改成双端供电之后变正常，这是为什么呢？
ps2.2018年6月27日20:34:40 刚看数据手册里描述共模输入电压跟输出电压的关系图发现，单端供电的钻石图呈现三角形，共模输入电压为2.5v时可以放大到最大，但是图一单端输入量太小，导致共模电压太小，以至于输出不能放大到很大；而图二双电源供电的钻石图则是呈现多边形，可放大输出范围大，因此可以放大到需要倍数，那么这个问题是不是可以改为“寻求INA333单端输入放大方案了”？
user151383853 回答时间: 2023-09-28 20:20:54 你这个输出和增益的关系图, 可以解释到输出电压范围限制的因素
那么对于单端电压的情况, 就要考虑非对称条件的共模电压的影响了.
倒是个不太留意的问题, 值得大家注意一下
Kailyn Chen 回答时间: 2023-09-28 20:45:48INA333 可以单电源供电，而Input Voltage: (V–) +0.1 V to (V+) –0.1 V，也就是说单电源供电时，输入最小为0.1V。 您现在输入0.01V不满足它的共模输入范围。 所以不妨您提高输入电压范围，适当减小增益看下，输出是没问题的。
user5361943 回答时间: 2023-09-28 21:03:33那是不是意味着单端供电是不可能实现对0.01V信号放大的，如果要实现这个功能的最小代价就是改为双端供电。
user5361943 回答时间: 2023-09-28 21:21:18那是不是意味着单端供电是不可能实现对0.01V信号放大的，如果要实现这个功能的最小代价就是改为双端供电。
Ricardo Li 回答时间: 2023-09-28 21:48:02增大共模电压
user5361943 回答时间: 2023-09-28 22:08:32是的 ，在信号源回路加个2.5V抬高之后就解决了 谢谢！
user5361943 回答时间: 2023-09-28 22:29:24 在信号源回路串联一个2.5V电压源把共模电压抬高就解决了
Weikang Wu 回答时间: 2023-09-28 22:55:13其实你这个芯片可以考虑一下用INA139这种芯片来替代，专门用于测量高边侧电流的芯片，用法也非常简单。
