INA199A2输出波形抖动问题

您好，

在输出端加RC滤波是对电路的稳定性没有影响，但是降低了测量精度。

输出信号抖动，对应的输入信号波形是怎样的，可以用示波器看下采样电阻上的信号波形吗，是有输入信号引起的吗，或者输出走线附件有没有高频信号，影响了输出信号。

UART串口通信线对输出信号有影响吗？但是用另外一个放电仪或者不用放电仪时，输出波形很稳定！

可以在有和没有UART通信时，对比下输出波形。

我不清楚放电仪的工作原理，也有可能是放电仪造成的影响。可以查看输入和输出波形，以判断抖动是源输入信号就存在还是运放产生的亦或是其他信号对输出信号造成的影响。

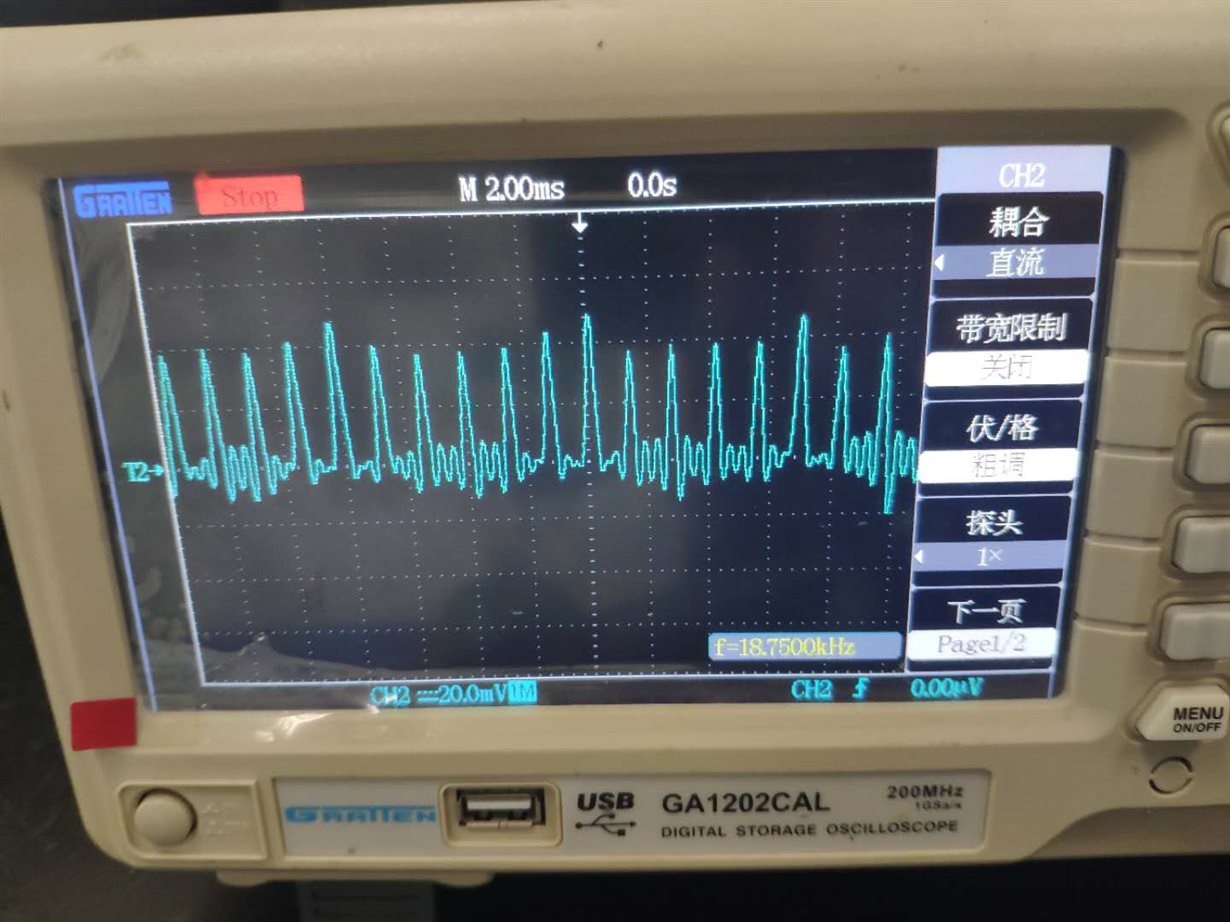

UART通信时，影响不是很大，输入波形如图。输入波形本身是有抖动的，那么如何解决这个带来的干扰呢？

要用INA199A2来监控铅酸电池的充放电电流，上面示波器中的波形是铅酸电池的充放电电流波形吗？如果是，那么您需要检查的信号本身就是这个样子的，如果后级处理就失去了检查的意义。

如果这个波形不是期望的铅酸电池的充放电电流，那么就需要从根本上解决问题（为什么铅酸电池的充放电电流没有按期望输出），而不能靠后级的电路处理。

上图是放电电流，但是有一部分杂波应该是放电仪的干扰。现在想如何解决干扰，取到合适的电流值。放电仪的放电电流和钳流表和电能表的读数一致，我们不能正确读到电流值，电能表和竞品都可以读到。用的是同一个放电仪。可以加好友交流吗？

抱歉，为方便其他用户检索查找，仅在e2echina论坛上做支持。

关于上图的放电电流存在干扰，您是否是用示波器从采样电阻上拾取的信号？可以考虑是不是与您的PCBLAYOUT有关。

我的布线需要有哪些注意，芯片是否不能离放电电流线路过近？

我不清楚放电仪是怎么工作的，它可能存在高频信号，它在工作的时候可能离您的采集电路过近，对采集信号造成了干扰。应该考虑的是采取怎样的电路结构在放电仪给信号的时候可以避免放电仪的干扰。

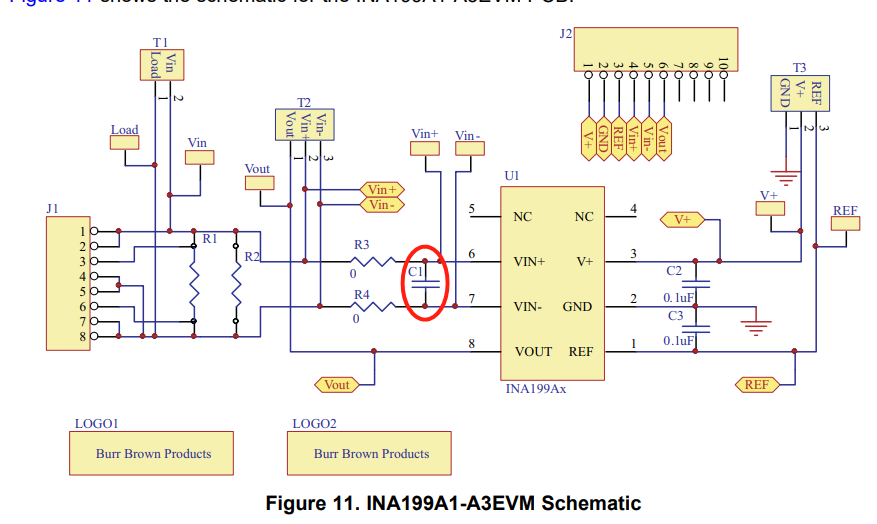

我在官方技术文档里看到硬件设计，C1的参数没有给出，稳一下是如何选的。

这个C是与R3和R4形成了差模RC滤波器，滤除差模干扰信号。R3=R4，其截止频率是1/2π*R*2C1。

那么R不能选0欧姆啊，为啥上面R3=R4=0？

这个电路没有用滤波，应该是做的兼容，所以R=0,C为NC。

好的，明白，那么对于我之前的那个放电仪，我是需要计算如何滤波的，对吗?输出的滤波可以去掉，对吧！

这个要看放电仪对电路的干扰频率范围，如果干扰频率范围包含‘ 输入的有用信号频率范围‘，那么这部分干扰没办法滤去，只能滤去高于截止频率以上的高频干扰。
