使用TINA时，复制官方参考设计，粘贴到新建的页面时，仿真的结果是错误的

您好，

您复制的哪个参考设计，复制过来后，进行ERC检查有没有问题？

比如这个UCC2870x_TINA-TI_Transient_Reference_Design，参考的仿真结果如图1，

复制到新的页面时的仿真结果如图2，ERC检查没有问题。但是结果是错误的，请问这个是因为什么呢？

您好，用英文版本的TINA试试。

您好，我用了英文版本的，也是不可以的呢，这个是需要设置什么参数或者运行条件的吗？

您好，我下载试了试，复制的电路仿真和以前的一样，并未出现您这种现象呢。

没有进行特殊设置或者运行条件的设置。

您好，请问您是①直接复制文件，粘贴，然后打开，还是②在TINA里File---new,新建的页面，把参考的复制到新的页面

我操作时①的结果是正确的，②的结果时有问题的，请问您是哪个操作？

如果可以，麻烦帮我试下这个文件，谢谢！UCC28880_TINA-TI_Reference_Design-A.tsc

您好，我是和您的步骤（2）一样，复制完之后打开新的页面，然后粘贴。

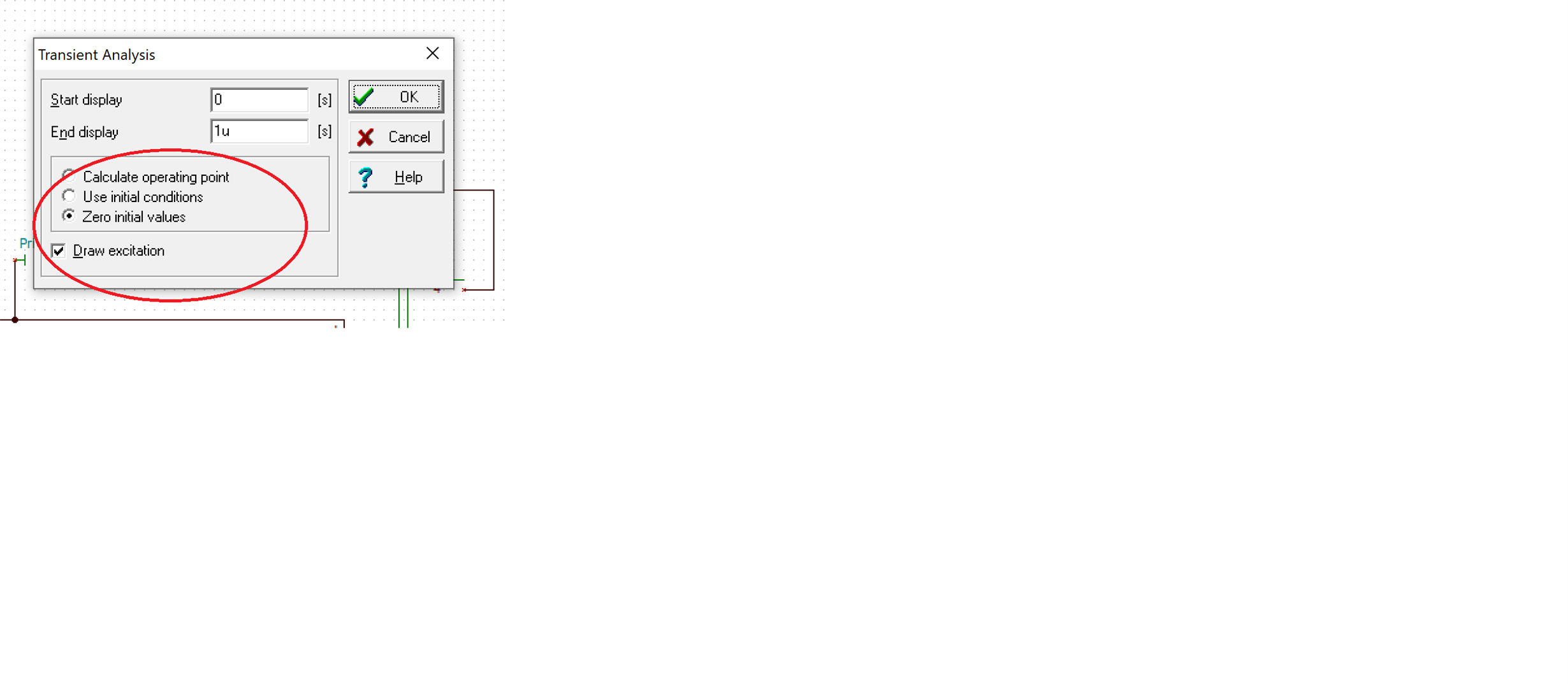

您看下，是不是在进行瞬态分析的时候，选择的操作点是不一样的。我试了下您的仿真，复制粘贴之后发现这里的测试点是不一样的。电路仿真比较慢，我用UCC28700产品主页下面的refernece model 复制粘贴后，当都选择“Zero initial valules” 的仿真结果是一样的。

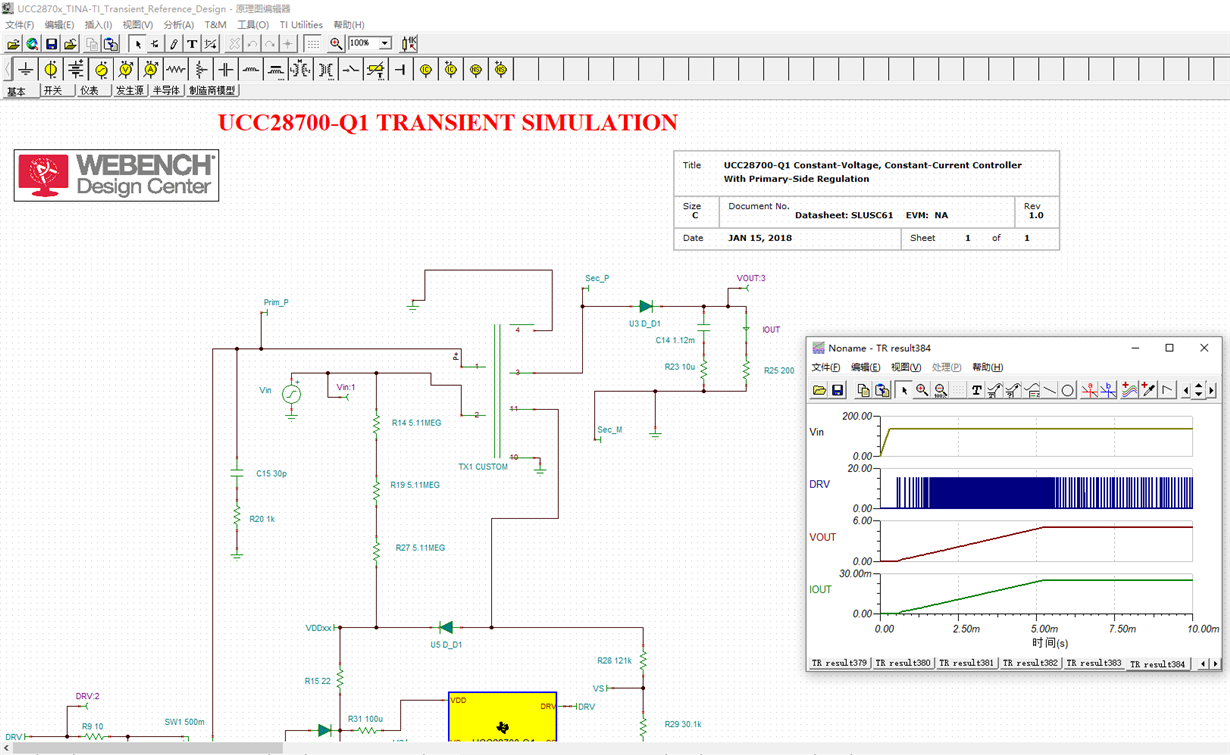

您好，UCC28700这个我试了，确实仿真结果一样，但是复粘贴后仿真的所需要的时间更长，不知道您是不是也是这样？

我用有的参考设计复制结果可以，有的复制的结果就是错误的，比如之前回复附件中UCC28880的就是不对的。

瞬态仿真“Zero initial valules”这些我都有设置的一样，请问这是什么原因呢？

您好，是这样的，UCC28700复制后的仿真确实需要时间很长。

我看了下UCC28700和28800的库文件，它们都是加密的，很多power 芯片的spice model都是加密过的，我怀疑复制后仿真需要很长时间，甚至UCC28880的仿真不出来，是不是和加密有关。 因为我这边运放的很多芯片TINA reference design基本上都是没有加密的，所以复制粘贴后的没有出现过类似问题。

好的，谢谢您，可能是因为这个原因

请问反激控制器的芯片哪些是没有加密的？谢谢！！！

您可以通过下面帖子的方法查找需要的模型：

e2e.ti.com/.../692598

您好，判断模型是否加密，

对于spice model来说，当打开库文件看到这样的格式的时候，就说明是没加密的：

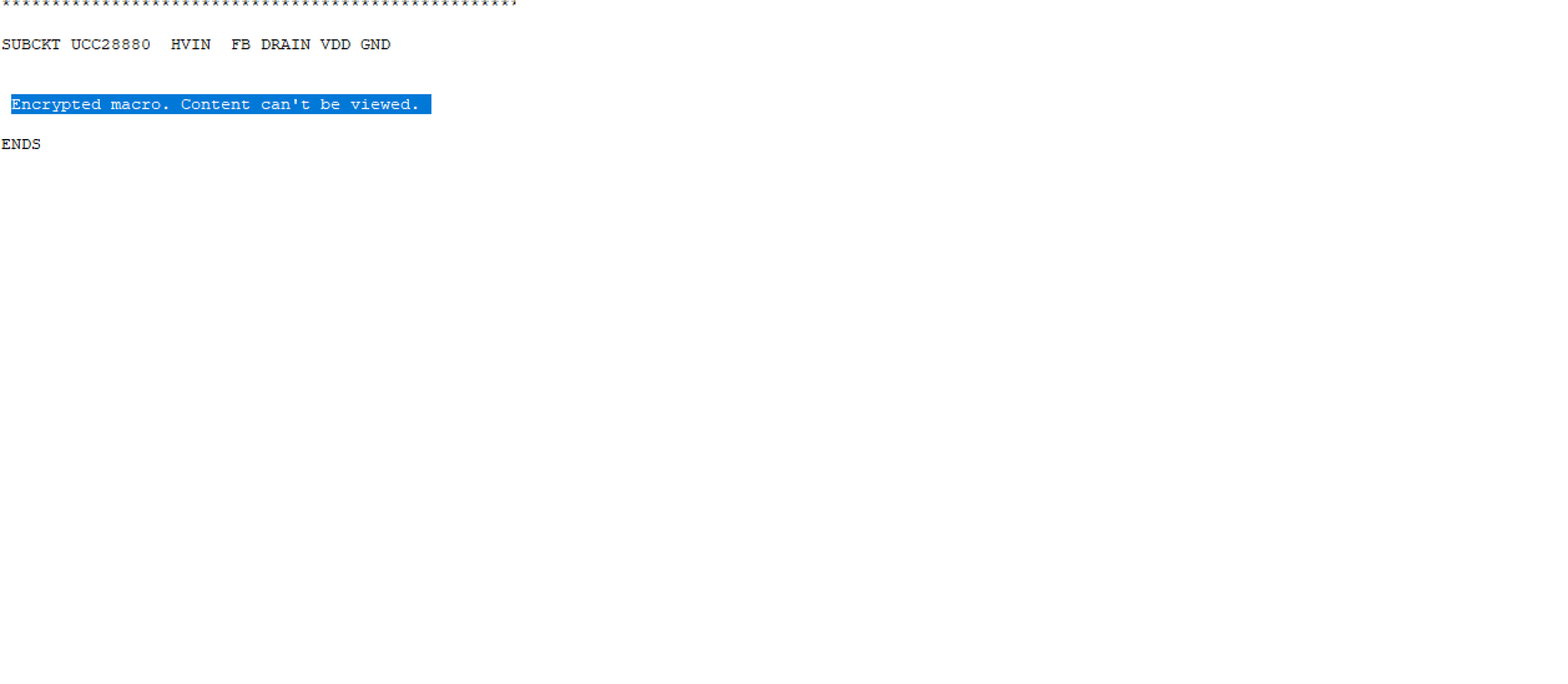

如果spice model的库文件是有下面描述，就说明是加密过的：

对于TINA reference model来说的话，右键芯片进入enter macro之后，如果出现下面描述，就说明是加密的：

所以当打开一款芯片的Spice model或者TINA reference model的时候，可以先进入库文件看下，是否加密过。

好的，谢谢！
